- WObit - Sterownik silnika krokowego do 3,5A SMC64-WP V2

Miniaturowy sterownik SMC64v2 przeznaczony jest do współpracy z dwufazowym silnikiem krokowym z uzwojeniem bipolarnym (8- lub 4-przewodowym) lub unipolarnym 6- przewodowym włączanym jako bipolarny. Umożliwia on sterowanie z pełnym krokiem lub podziałem kroku na 2 / 4 / 5 / 8 / 10 lub 16 części wymuszając stała wartość prądu w uzwojeniu silnika niezależnie od wartości napięcia zasilania. Każdy impuls taktujący powoduje obrót silnika o jeden krok, pół kroku 1/4,1/5, 1/8, 1/10 lub 1/16 kroku w zależności od wyboru podziału zworkami M1, M2 i M3.

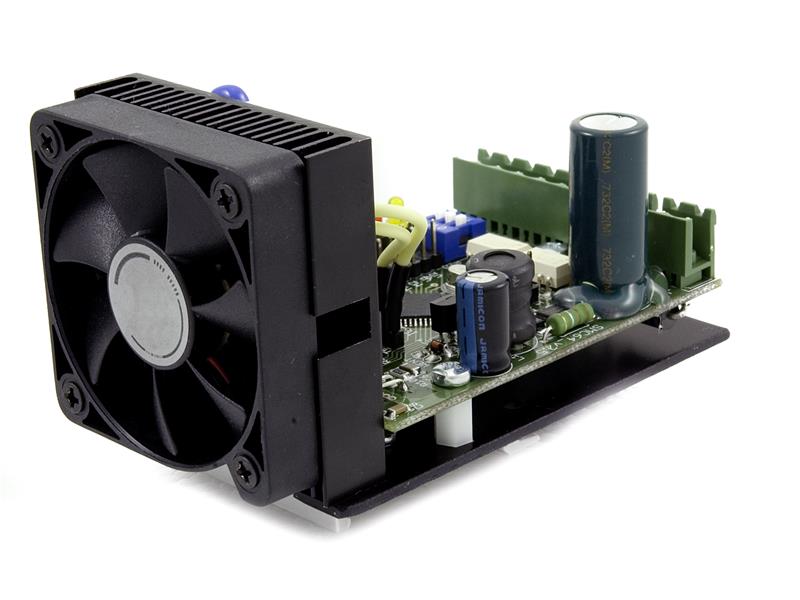

Prąd znamionowy silnika ustalany jest za pomocą miniaturowych przełączników w zakresie 1,2 – 3,5 A. W trybie obniżonego poboru prądu (do 50%) decyduje zanik impulsów zegarowych (automatyczna redukcja po 0,5sek). Sterownik SMC64v2 standardowo posiada aktywne chłodzenie w postaci radiatora z wentylatorem (W) i przeznaczony jest do mocowania na szynie monterskiej. Do zabudowy w urządzeniu przewidziano też wersje (B) z radiatorem kątowym z blachy aluminiowej (grubość 2 mm).

Właściwości:

Mikroprocesor, scalone stopnie mocy dla silników dwufazowych bipolarnych,
Ochrona temperaturowa, napięciowa i przeciwzwarciowa (cześciowa, nie zabezpiecza przed zwarciem do zasilania i pomiędzy fazami),
Napięcie zasilania maks. 40V DC,
Wysoki prąd znamionowy 3,5 A (4 A chwilowy),
Praca pełno-, półkrokowa lub mikrokrokowa (1/4, 1/5, 1/8, 1/10, 1/16),
Dwie programowalne częstotliwości taktowania,
Wejście napięciowe 0..5 V do sterowania wewnętrznym generatorem sygnału kroku,
Funkcja miękkiego startu i nawrotu,
Czestotliwosc czopowania 20kHz,
Optoizolacja sygnałów wejściowych i wyjściowych,
Odłączalna automatyczna redukcja prądu,
Wskaźnik LED dla zasilania i wyjścia błędu,
Zasilanie, sygnały do silnika i sterujące na listwach rozłącznych typu Combicon.
