- WObit - Sterownik silników krokowych STC102
- WObit - Sterownik silników krokowych STC102
Producent:
Wobit

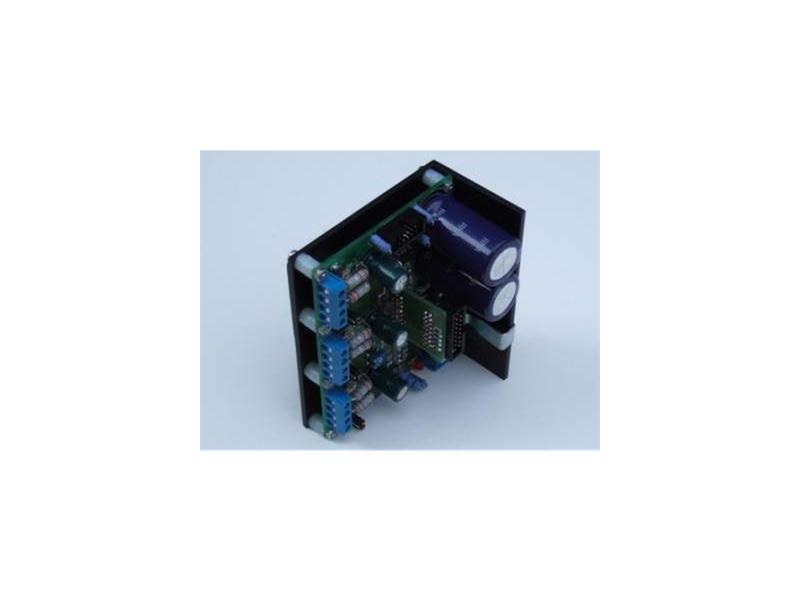

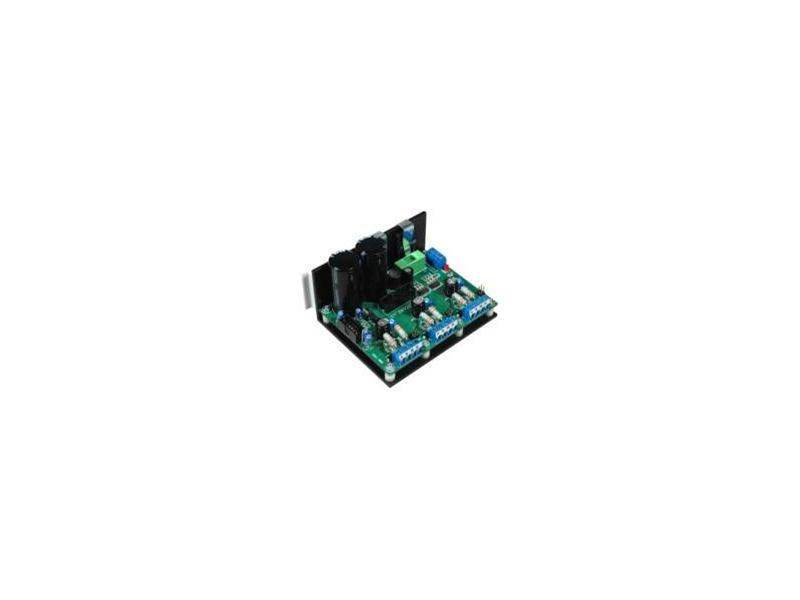

Mikrokrokowy, trzyosiowy sterownik silników krokowych STC102

STC102 jest miniaturowym sterownikiem trzyosiowym, przeznaczonym do sterowania małych i średnich silników krokowych dwufazowych. Dzięki zintegrowanemu zasilaczowi sterownik wymaga jedynie zewnętrznego transformatora i podania odpowiednio dla każdej osi sygnałów sterujących, co wpływa na znaczne zmniejszenie skomplikowania układu w porównaniu do rozwiązania zbudowanego z trzech niezależnych końcówek mocy i zasilaczy. Sterownik domyślnie ma aktywny sygnał ENABLE, co umożliwia sterowanie tylko sygnałami Kroku i Kierunku. Dzięki możliwości podbijania wartości prądu przy sterowaniu mikrokrokowym, sterownik zapewnia zachowanie dynamiki i mocy w odniesieniu do sterowania pełnokrokowego, przy jednoczesnym zmniejszeniu niekorzystnego wpływu rezonansów silnika. Miksowany tryb wygaszania prądu wpływa na zwiększenie kultury pracy silnika, jak i zmniejszenie strat mocy.

Właściwości:

- szeroki zakres napięcia zasilania 10 – 20 VAC
- zintegrowany zasilacz z kondensatorami o dużych pojemnościach
- miniaturowe rozmiary (sterownik trzyosiowy z zasilaczem!)
- sterowanie trzech niezależnych osi
- wszystkie osie sterowane za pomocą interfejsu KROK-KIERUNEK
- prąd do 2.5A na fazę ustawiany za pomocą potencjometru montażowego znajdującego się na płycie sterownika
- mikrokrok do 1/8
- przystosowany do sterowania silników krokowych dwufazowych
- zabezpieczenie termiczne końcówki mocy
- zabezpieczenie przeciwprzebiciowe końcówki mocy
- zabezpieczenie zaniku napięcia zasilania logiki układu
- miksowany tryb wygaszania prądu
- podbicie prądu dla pracy mikrokrokowej (141% wartości prądu pełnokrokowego)
- optoizolowane wejścia dla wyłączników krańcowych dla każdej osi oraz stopu awaryjnego
- zasilanie i wyjścia do silników dostępne na złączach śrubowych
- sygnały sterujące oraz zasilania do jednostki zarządzającej (5VDC) dostępne na dwurzędowym złączu grzebieniowym przystosowanym do zaciśnięcia taśmy 16 żyłowej
- podłączenie wyłączników krańcowych za pomocą dwurzędowego złącza grzebieniowego przystosowanego do zaciśnięcia taśmy 10 żyłowej
- aluminiowy profil L kształtny + chłodzenie wentylatorem
- uchwyt do montażu na szynie DIN
