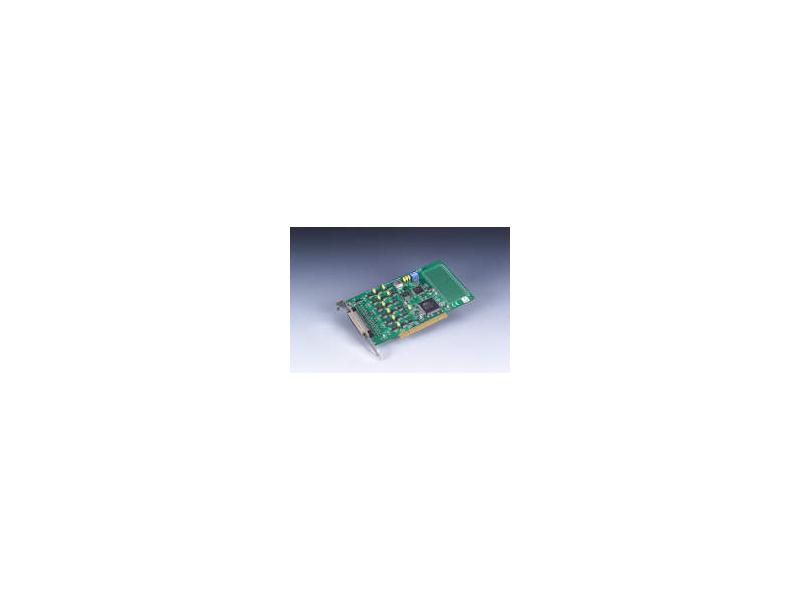

48-bitowa karta wejść/wyjść cyfrowych z funkcją licznika – PCI-1751U

Uniwersalna karta z 48 kanałami dyskretnymi (TTL) przeznaczona jest do sterowania dwustanowego (alarmy, regulacja załącz/wyłącz, etc.) w warunkach przemysłowych i znajduje się w ofercie firmy Advantech.

PCI-1751U opiera się na standardzie PCI, 48 bitów podzielone jest na 6 ośmiobitowych portów, z których każdy jest konfigurowalny programowo jako wejście lub wyjście. Dodatkowo karta ma jeden licznik impulsów, umożliwiający zliczanie z częstotliwością do 10MHz, oraz dwa 16-bitowe timery, które mogą też tworzyć kaskadę - jeden 32-bitowy timer.
Karta ma również możliwość wygenerowania dwóch sygnałów przerwań jednocześnie.

Oprócz parametrów pozwalających na pracę w środowisku charakteryzującym się podwyższoną temperaturą – max 70stC i wilgotnością względną – max 95%, karta posiada także inne cechy zachęcające do jej wykorzystania w przemyśle. Jedną z nich jest podtrzymanie bieżącej konfiguracji i stanów na kanałach w przypadku wystąpienia na magistrali przypadkowego sygnału resetującego. Alternatywną opcją w takiej sytuacji jest przywrócenie ustawień domyślnych, wyboru reakcji można dokonać poprzez odpowiednie nastawienie jumper’a. PCI-1751U może zatem stanowić skuteczną ochronę przed błędami obsługi.

Typowe zastosowania, którym karta z powodzeniem może sprostać, to monitorowanie stanu urządzeń i sterowanie dyskretne we wszelkiego rodzaju obiektach przemysłowych i wszędzie, gdzie istnieją ciężkie warunki pracy. Inne zadania to wysterowanie przekaźników i przełączników, równoległy przesył informacji, rozpoznanie stanów logicznych układów TTL, DTL i CMOS oraz wiele innych.

Przegląd głównych cech PCI-1751U:
48 kanałów I/O TTL
symulacja układu 8255 (tryb 0)
obsługa i generowanie przerwań
efekt pamiętania po restarcie
funkcje licznika i timera
znacznik BoardID.

Więcej informacji można uzyskać na :
http://www.elmark.com.pl/index.php?id=17&idw=140&hits=2

http://www.advantech.com/products/Model_Detail.asp?model_id=1-18B6DN&BU=EA&PD=
