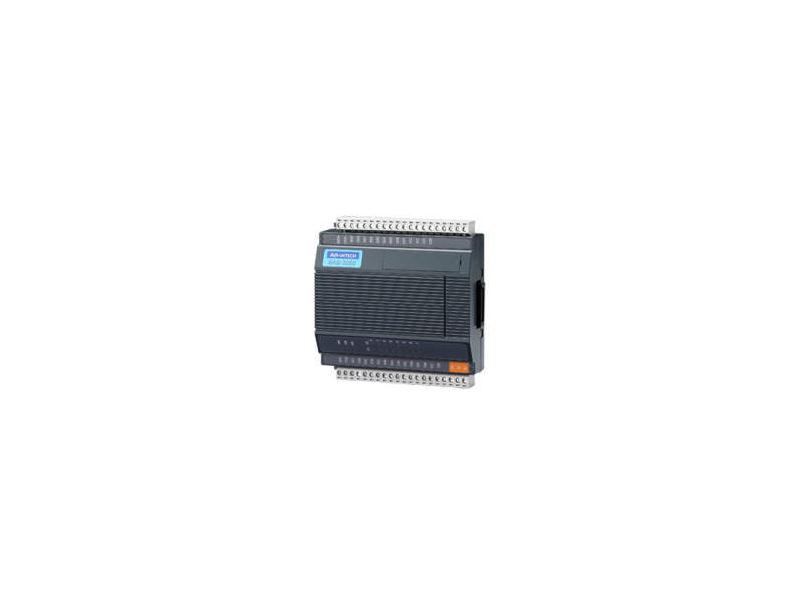

BAS-3050 - moduł I/O do kontrolerów budynków DDC

BAS-3050 to moduł rozszerzeń I/O, który może działać lokalnie z kontrolerami DDC (Direct Digital Controller) z serii BAS-3512/3520 lub niezależnie w układach rozproszonych. W przypadku współpracy z kontrolerami BAS moduł dołączany jest poprzez wbudowaną magistralę wewnętrzną - do trzech urządzeń do jednego sterownika. Przy układach rozproszonych do komunikacji wykorzystywany jest interfejs szeregowy RS-485 i protokół Modbus RTU.

BAS-3050 wyposażony został w 8 wejść cyfrowych typu zestyk zwierny. Dwa dowolne kanały DI mogą pracować jako liczniki częstotliwości do 1kHz. 8 wyjść cyfrowych, typu otwarty kolektor, pozwala na wysterowanie elementów wykonawczych w zakresie napięć od 10 do 35VDC i wartości prądu 1A na kanał. Dwa kanały można skonfigurować w tryb PWM (modulacja szerokości impulsu ) z częstotliwością do 1kHz. Do poprawnej pracy wymagane jest zasilanie napięciem 24V AC/DC - w układach ze sterownikiem napięcie pobierane jest bezpośrednio z magistrali wewnętrznej.

- Interfejs komunikacyjny RS-485 (2-wire)
- Współpraca lokalna z BAS-3520/3512
- Obsługa protokołu Modbus RTU
- 8 wejść cyfrowych
-- dry contact (zestyk zwierny)
-- 2 liczniki do 1kHz
- 8 wyjść cyfrowych
-- otwarty kolektor 10-35VDC
-- 2 kanały PWM 1kHz
- Układ watchdog
- Zasilanie 24VDC/24VAC
- Izolacja 3000VDC
