- Producent:
- tybo

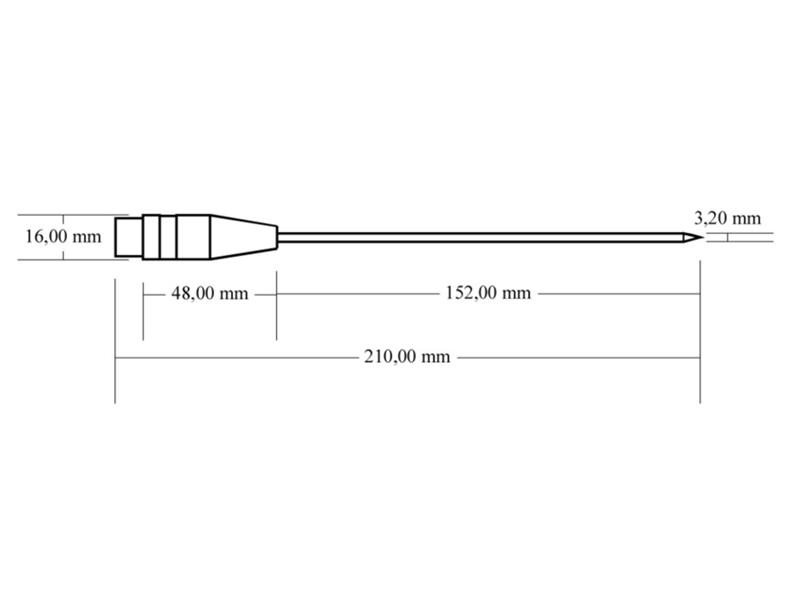

CZUJNIK ZANURZENIOWY
Czujnik zanurzeniowy przeznaczony jest do pomiaru temperatury gazów, cieczy i materiałów sypkich. Współpracuje z miernikiem temperatury TB-Pt100, miernikiem TB-Pt100-AN lub z innym miernikiem temperatury konstrukcyjnie dostosowanym do czujnika termometru oporowego Pt100/1,3850 wg PN-EN 60751 + A2.
Osłonę czujnika stanowi cienkościenna rurka mosiężna niklowana zakończona stożkiem (na specjalne zamówienie w osłonie rurki ze stali kwasoodpornej). Element pomiarowy czujnika umieszczony jest na jego końcu i tylko ta część sondy szybko reaguje na zmiany temperatury. Przestrzeń między rezystorem a osłoną czujnika wypełniona jest srebrem, co umożliwia wielokrotne skrócenie czasu pomiaru i zwiększa precyzję czujnika
DANE TECHNICZNE:
Zakresy pomiarowe (symbol kat. czujnika):
-20 st.C... +120st.C (c1z/120)
-50st.C... +180st.C (c1z/180)
-30st.C... +500st.C (c2z)
Charakterystyka termometryczna: Pt100, kl. A lub 1/3B
Rezystancja nominalna: 100 Ohm w 0 st.C
Maksymalny prąd czujnika: 0,2mA
Montaż: 2 lub 4 przewodowy
Parametry osłony czujnika: L=152mm; fi=3mm
WYKONANIA SPECJALNE:
długość, średnica i konstrukcja zgodnie z zamówieniem klienta
czujniki w wersji zintegrowanej z termometrem TB-Pt100

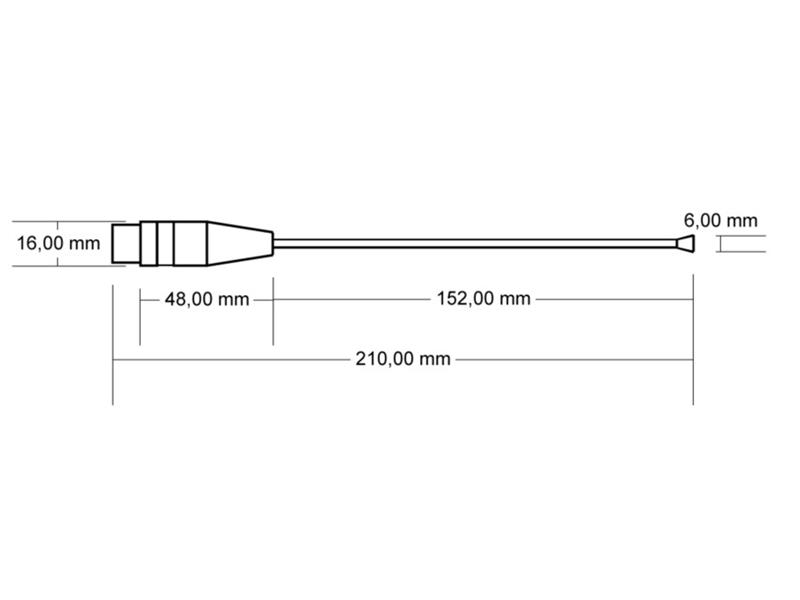

CZUJNIK DOTYKOWY
Czujnik dotykowy służy do pomiaru temperatury powierzchni materiałów dobrze przewodzących ciepło. Pomiar odbywa się przez przyłożenie stopki czujnika do powierzchni ciała stałego
(np. węzła cieplnego, łożyska, kaloryfera) - tzw. pomiar przez dotyk. Współpracuje z miernikiem temperatury TB-Pt100, miernikiem TB-Pt100-AN lub z innym miernikiem temperatury dostosowanym do czujnika termometru oporowego Pt100/1,3850 wg PN-EN 60751 + A2.

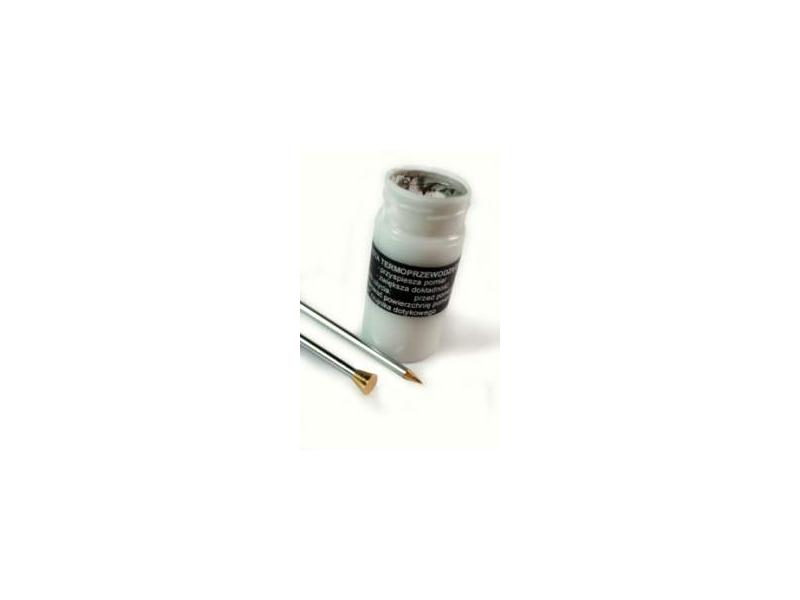

Osłonę czujnika stanowi cienkościenna rurka mosiężna niklowana zakończona stopką o podstawie fi=6mm, w której znajduje się element pomiarowy czujnika. Przy pomiarze dotykowym stosuje się pastę termoprzewodzącą, która zmniejsza opór cieplny pomiędzy czujnikiem a mierzoną powierzchnią, przyspieszając pomiar i zwiększając jego dokładność.
DANE TECHNICZNE:
Zakresy pomiarowe (symbol kat.czujnika):
-20 st.C... +120 st.C (c1d/120)
-50 st.C... +180 st.C (c1d/180)
-30 st.C... +500 st.C (c2d)
Charakterystyka termometryczna: Pt100, kl. A lub 1/3B
Rezystancja nominalna: 100 Ohm w 0 st.C
Maksymalny prąd czujnika: 0,2mA
Montaż: 2 lub 4 przewodowy
Parametry osłony czujnika: L=152mm; fi=3mm
WYKONANIA SPECJALNE:
czujniki o długości i konstrukcji zamówionej przez klienta

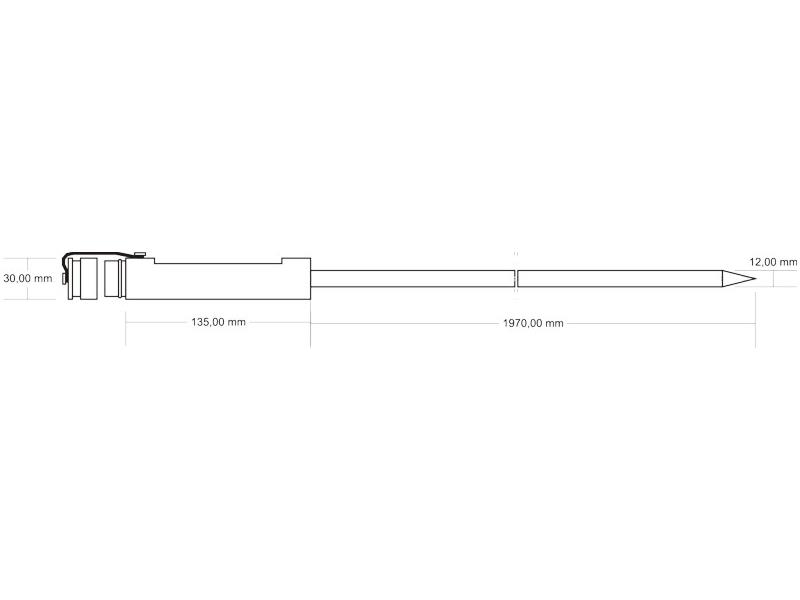

CZUJNIK ZANURZENIOWY L =1970mm
Czujnik zanurzeniowy przeznaczony jest do pomiaru temperatury wewnątrz materiałów sypkich np. węgiel w zwałach,trociny, cukier, zboże, pasze, nawozy, pryzma kompostowa. Umożliwia również pomiar temperatury cieczy na głębokości do 2000mm. Współpracuje z miernikiem temperatury TB-Pt100, miernikiem TB-Pt100-AN lub z innym miernikiem temperatury dostosowanym do czujnika termometru oporowego Pt100/1,3850 wg PN-EN 60751 + A2. Osłonę czujnika stanowi grubościenna stalowa rura kwasoodporna zaostrzona na końcu. Element pomiarowy czujnika umieszczony jest na jego końcu i tylko ta część sondy szybko reaguje na zmiany temperatury.
DANE TECHNICZNE:
Zakresy pomiarowe (symbol kat. czujnika):
-20 st.C... +120 st.C (c1z2000/120)
-50 st.C... +180 st.C (c1z2000/180)
-30 st.C... +500 st.C (c2z2000)
Charakterystyka termometryczna: Pt100, kl. A lub 1/3B
Rezystancja nominalna: 100 Ohm w 0 st.C
Maksymalny prąd czujnika: 0,2mA
Montaż: 2 lub 4 przewodowy
Parametry osłony czujnika: L=1970 mm; f=12mm
WYKONANIA SPECJALNE:
• długość, średnica i konstrukcja według zamówienia klienta
• w wersji zintegrowanej z termometrem TB-Pt100
