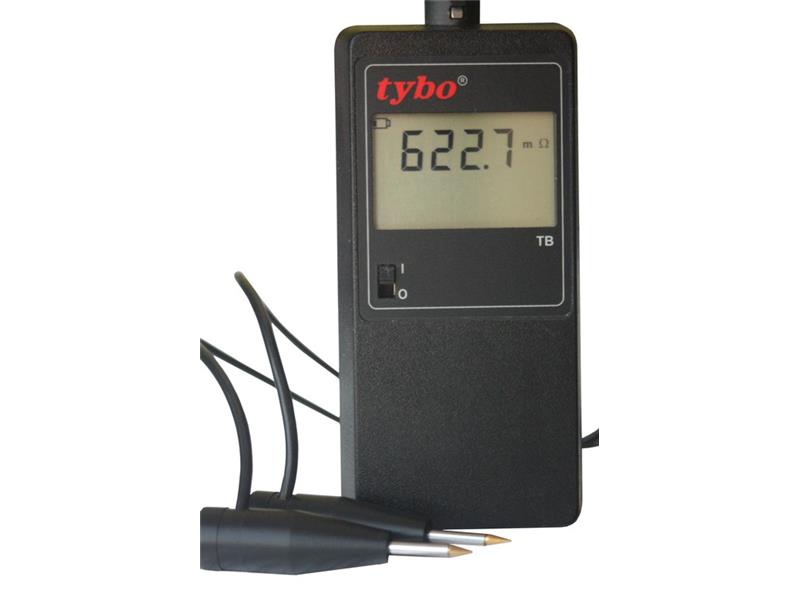

mierniki małych rezystancji seria TB-mR

Powrót do listy produktów Ostatnia aktualizacja: 2013-06-21

Producent:: tybo

PRZEZNACZENIE
• dokładny pomiar małych rezystancji

ZALETY
• pomiar w mostku zrównoważonym prądu stałego
• czteroprzewodowe podłączenie rezystancji mierzonej
• wyraźny cyfrowy odczyt mierzonej rezystancji
• duża stabilność wskazań
• niezawodność
• krótki czas pomiaru
• prosta obsługa
• pełna automatyczna kompensacja wpływu temperatury otoczenia
• automatyczna korekta zera
• małe gabaryty i masa
• zasilanie z baterii wielokrotnego ładowania
• możliwość wykonana wielu pomiarów (> 2000) po każdorazowym naładowaniu baterii

TYPOWE MIEJSCA ZASTOSOWAŃ
• pomiar rezystancji między obręczą i kołem bosym zestawu kołowego wagonu kolejowego
• pomiar rezystancji przewodów
• pomiar rezystancji elementów indukcyjnych (cewek)

INFORMACJE OGÓLNE

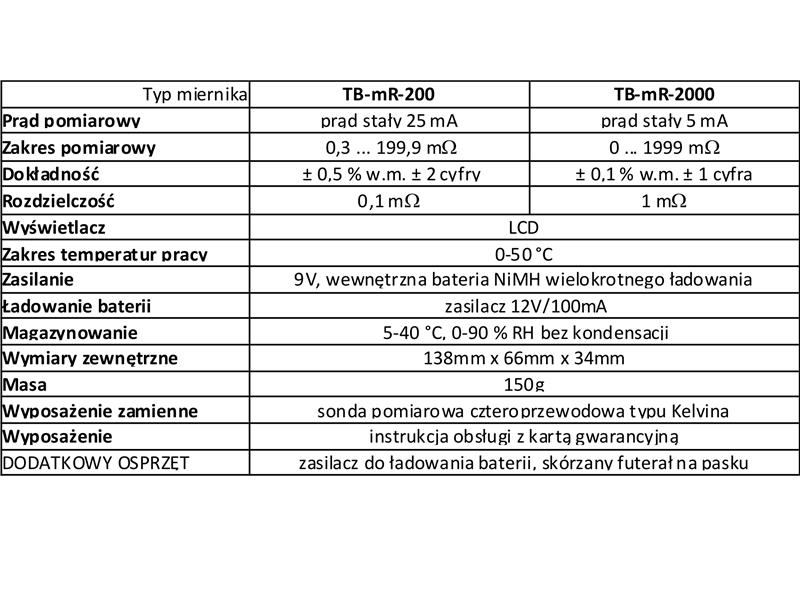

Cyfrowe miernik TB-mR są przeznaczone do dokładnych pomiarów małych rezystancji w zakresie od 300 µOhm do 2000 mOhm. Pomiar jest realizowany w analogowo-cyfrowym aktywnym mostku zrównoważonym™. Mierzona rezystancja jest podłączana czteroprzewodowo, podobnie jak w mostku zrównoważonym Thompsona, który w analogowej technice pomiarowej stosowano do dokładnych pomiarów małych rezystancji.

Aktywne mostki zrównoważone™ (oryginalna technologia tybo®) zachowują wszystkie właściwości metrologiczne analogowych mostków zrównoważonych. Wyróżniają się tym, że mogą być stosowane w cyfrowej technice pomiarowej – wynik pomiaru jest w postaci cyfrowej oraz równoważą się automatycznie w prosty sposób. Są to mostki analogowo-cyfrowe. Analogowe mostki zrównoważone (Wheatstone’a, Thompsona) nie nadają się do stosowania w metrologii cyfrowej. Ponadto mostki analogowo-cyfrowe mają wiele korzystnych właściwości metrologicznych nieosiągalnych w mostkach analogowych.

Mierniki TB-mR wyróżniają się dużą dokładnością pomiaru oraz niezawodnością. Wysoką dokładność pomiaru uzyskano dzięki wykorzystaniu właściwości mostka zrównoważonego, który kompensuje nie tylko zakłócenia chwilowe, ale także zmiany długookresowe. Niezawodność (a także dokładność) znacznie zwiększono eliminując elementy stykowe. Mierniki TB-mR nie mają:

przełączników stosowanych w mostkach klasycznych – równoważenie mostka przebiega automatycznie przez dostrojenie rezystancji aktywnych i przełączanie kluczem elektronicznym jednego rezystora.
