Czujniki temperatury z osłonami ceramicznymi TTSC1 i TTBC1

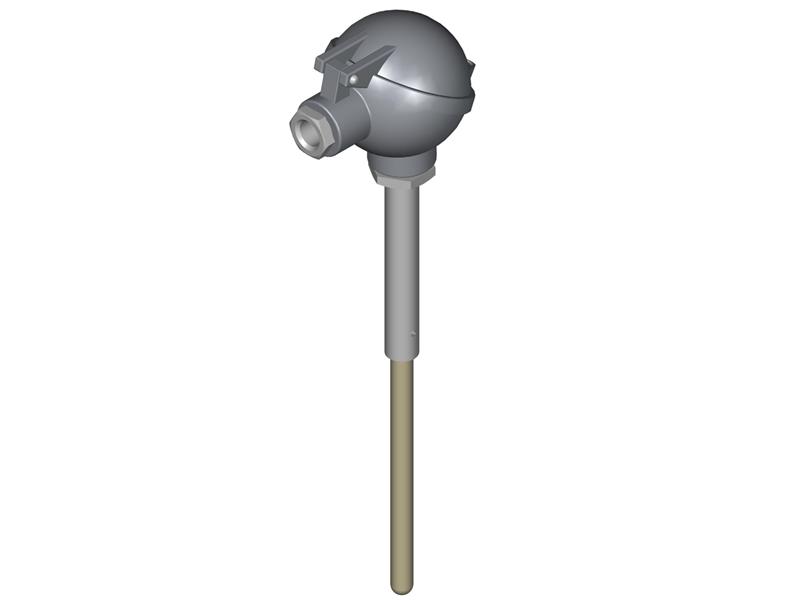

Czujniki temperatury (termopary platynowe) z serii TTKC1, TTSC1 i TTBC1.

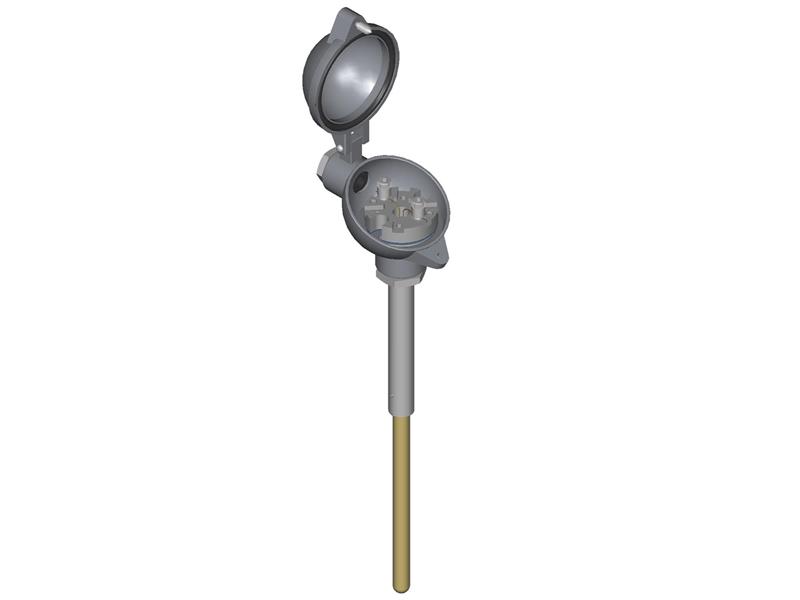

Czujniki temperatury z osłonami ceramicznymi TTSC1 to głownie termopary platynowe, które przeznaczone są do pomiaru temperatury, głównie w piecach stosowanych do obróbki termicznej, kotłowniach, paleniskach, wypału ceramiki, itp. Termopary platynowe wyposażone są w osłonę ceramiczną (C799) oraz głowicę aluminiową, wtyk termoparowy lub kostkę ceramiczną. Montaż termopar platynowych odbywa się za pomocą uchwytów przesuwnych UZ11, UZ21 lub UG1. Opcjonalnie czujniki platynowe mogą być wyposażone w przetwornik 4...20mA, przetwarzający mierzoną temperaturę na prąd 4...20mA (wykonanie AP-TT...C1...). Termopary platynowe tego typu przeznaczone są do pieców do hartowania, wypału ceramiki i fusingu szkła.

Podstawowe dane techniczne termopar:

• Zakres pomiarowy: 0...1600°C
• Element pomiarowy: R, S lub B
• Klasa dokładności: 1, 2
• Osłona ceramiczna: 799
• Średnica osłony: 6, 8 lub 10mm
• Stopień ochrony: IP65
• Wykonanie z przetwornikiem 4...20mA (AP-TT...C1)

Dostępne typy termopar platynowych:

• termopara niklowo-chromowa typu K (TTKC1): NiCr-Ni
• termopara platynowa typu S (TTSC1): PtRh10-Pt
• termopara platynowa typu R (TTRC1): PtRh13-Pt
• termopara platynowa typu B (TTBC1): PtRh30-PtRh10

Przykładowe czujniki temperatury (termopary platynowe) z osłoną ceramiczną do pieców do wypału ceramiki oraz obróbki cieplnej (np. hartowania) z serii TTKC1, TTSC1, TTRC1 i TTBC1:

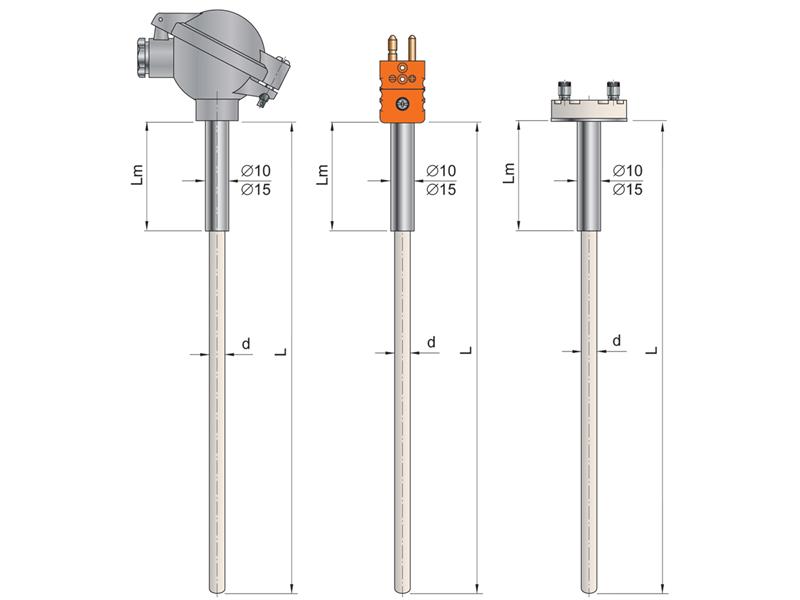

• TTSC12-799-10-500-0,35-2: oznacza pojedynczy czujnik termoelektryczny z osłoną ceramiczną typu 1 x PtRh10-Pt (termopara platynowa typu S), głowica NA, średnica osłony ceramicznej 10mm, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2.
• TTRC12-799-10-500-0,35-2: oznacza pojedynczy czujnik termoelektryczny z osłoną ceramiczną typu 1 x PtRh13-Pt (termopara platynowa typu R), głowica NA, średnica osłony ceramicznej 10mm, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2.
• TTBC12-799-10-500-0,5-2: oznacza pojedynczy czujnik termoelektryczny z osłoną ceramiczną typu 1 x PtRh13-Pt (termopara platynowa typu B), głowica NA, średnica osłony ceramicznej 10mm, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2.
• AP-TTSC12-799-10-500-0,35-2/0...1300°C: oznacza pojedynczy czujnik termoelektryczny z osłoną ceramiczną typu 1 x PtRh10-Pt (termopara S), wersja ze standardowym przetwornikiem 4...20mA, głowica NA, średnica osłony ceramicznej 10mm, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2, zakres przetwarzania przetwornika: 0...1300°C.

Istnieje możliwość wykonania wersji niestandardowych.

Termopary platynowe do wypału ceramiki stosowane są do pomiaru, regulacji i rejestracji temperatury, dlatego nasze mierniki temperatury, elektroniczne regulatory temperatury i wielokanałowe rejestratory temperatury współpracują z wszystkimi rodzajami termopar.
