Przetwornik / kontroler pH na szynę DIN WIL-102-PH

Miernik i regulator pH na szynę DIN z serii WIL-102-PH

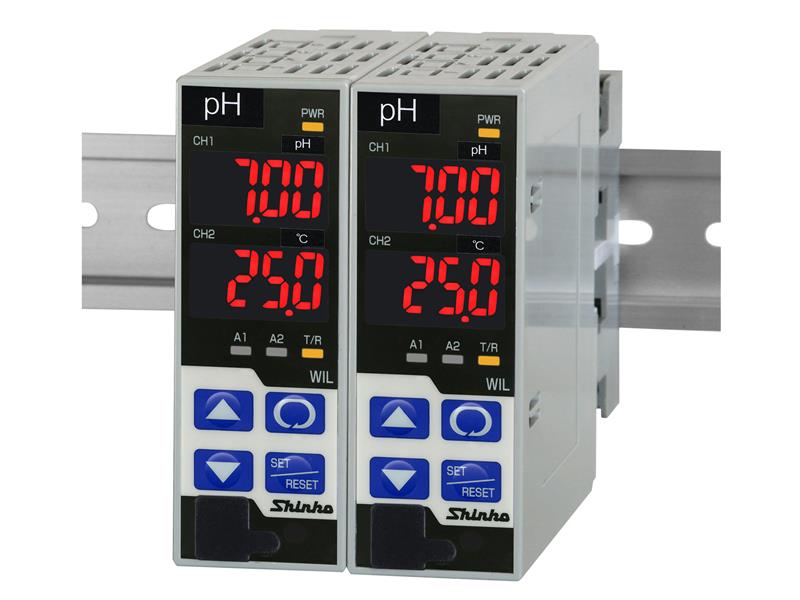

Przetworniki WIL-102-PH
Producent:
Shinko Technos
Numer katalogowy:
WIL-102-PH

Przetworniki pH na szynę DIN z serii WIL-102-PH przeznaczone są głównie do pomiaru, kontroli i monitoringu poziomu pH w instalacjach przemysłowych, rolniczych i komunalnych. Przetworniki pH są w pełni konfigurowalne i przeznaczone są głównie do instalacji oczyszczania i przygotowywania wody (oczyszczalnie ścieków, stacje przygotowania wody, linie do obróbki galwanicznej, linie malarskie, itp.). Seria przetworników WIL-102-PH wyposażona jest standardowo w dwa wejścia pomiarowe. Jedno wejście pomiarowe przeznaczone jest podłączenia elektrody pH, natomiast drugie do podłączenia czujnika temperatury Pt100/Pt1000 do kompensacji temperatury mierzonego medium. Przetworniki WIL-102-PH mogą współpracować zarówno z elektrodą pH zintegrowaną z czujnikiem temperatury, jak i z elektrodą pH bez wbudowanego czujnika temperatury. Pomiar pH bez kompensacji temperatury jest możliwy tylko dla mediów o stałej temperaturze, gdyż wartość mierzonego pH bardzo silnie zależy od temperatury mierzonego medium.
Przetwornik pH WIL-102-PH standardowo wyposażony jest w interfejs RS-485 z protokołem ModBus RTU co umożliwia łatwą integrację przetwornika z sterownikami PLC, panelami HMI oraz różnymi systemami typu SCADA.


Opcjonalne przetworniki WIL-102-PH mogą być wyposażone w max dwa wyjścia analogowe 4...20mA, jedno dla mierzonego pH a drugie dla temperatury. Ponadto przetwornik WIL-102-PH może być wyposażany w max dwa wyjścia przekaźnikowe, które mogą mieć przypisane różne działanie:

  • sterowania procesem regulacji pH (regulator pH)
  • sygnalizacji przekroczeń ustawionych progów lub odchyłek mierzonego pH lub temperatury
  • sygnalizacji uszkodzenia elektrody pH lub czujnika temperatury
  • sterowania funkcją automatycznego czyszczenia (przepłukiwania) elektrody pH

Regulator WIL-102-PH może pracować w trybie regulacji włącz/wyłącz lub regulacji proporcjonalnej (z regulowanym cyklem proporcjonalnym). Przetwornik WIL-102-PH wyposażony jest w podwójny wyświetlacz LED oraz klawiaturę pozwalają na podgląd i konfigurację parametrów.



Podstawowe dane techniczne:

  • Zakres pomiarowy: 0.00...14.00 pH / 0.0...100.0°C
  • Dokładność: ±0.05pH
  • Element pom. temp.: Pt100 / Pt1000 (2/4 przewodowy)
  • Kompensacja temp.: automatyczna zgodna z równaniem Nersta lub ręczna
  • Wyjście (a) anlogowe: 4...20mA, rozdzielczość 1:12000
  • Wyjścia przekaźnikowe: Max 2 x 3A, 250VAC
  • Rregulacja: proporcjonalna lub włącz/wyłącz
  • Zasilanie: 24VAC/DC (20...28VAC/DC) lub 230VAC (85...264VAC), 50/60Hz
  • Temperatura pracy: 0...50°C
  • Wymiary: 30 x 88 x 108mm
  • Stopień ochrony: IP20

Zobacz szeroką gamę przetworników pH na nszej stronie http://acse.pl
