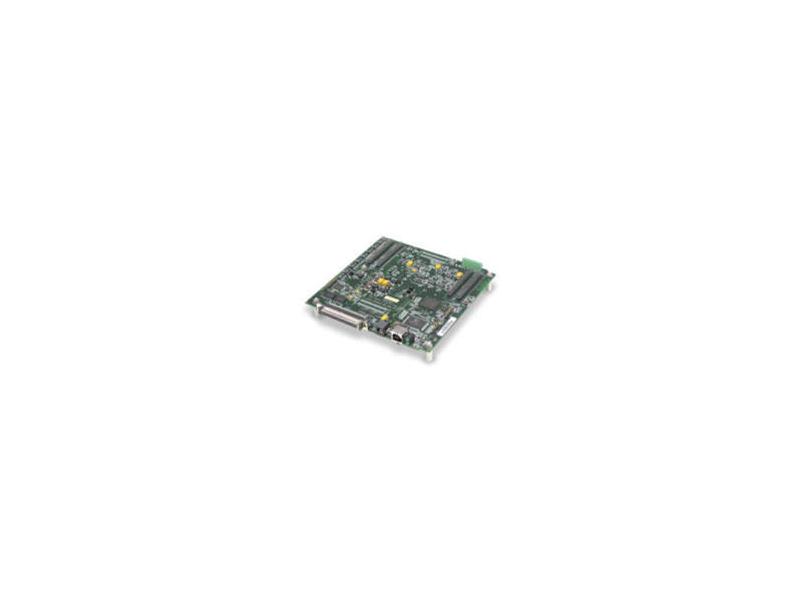

DaqBoard/3000USB-karta pomiarowa do zastosowań wbudowanych z interfejsem USB

DaqBoard/3000USB to szybka karta pomiarowa firmy IOTech przeznaczona do zastosowań wbudowanych. Karta wyposażona jest w szybki (1MHz/16bitów) przetwornik analogowo-cyfrowy. Umożliwia, w zależności od modelu, pomiar maksymalnie 64 sygnałów analogowych (lub 32 w trybie różnicowym). Do czterech dowolnie wybranych wejść analogowych można podłączyć termoparowe czujniki temperatury. Ponadto karta wyposażona jest w 24 szybie linie wejść/wyjść cyfrowych. DaqBoard/3000USB posiada również w cztery 32-bitowe wejścia licznikowe oraz w dwa wyjścia timera. W modelu DaqBoard/3001USB wyposażony jest dodatkowo w 4 szybkie analogowe wyjścia (1MHz/16bitów). DaqBoard/3000 może skanować wejścia analogowe z prędkością 1-MHz oraz jednocześnie czytać stan wejść cyfrowych i licznikowych bez konsumpcji pasma wejścia analogowego, ponieważ zadania te realizowane są niezależnie. Mimo iż pasmo wejścia analogowego jest całkowicie niezależne od pozostałych I/O, zapewniona jest korelacja czasowa pomiędzy wszystkimi wejściami/wyjściami karty.

Podobnie jak inne systemy pomiarowe z serii DAQ firmy IOTech, karta DaqBoard/3000USB sprzedawana jest razem z bezpłatnym oprogramowaniem konfiguracyjno-kontrolnym DaqView. Oprócz tego użytkownik może samodzielnie napisać aplikację obsługującą kartę, korzystając z bezpłatnych bibliotek do Visual Studio, Visual Studio.NET oraz sterowników do DASYLab i LabVIEW.

Cechy szczególne karty DaqBoard/3000USB:

- moduł do zastosowań wbudowanych
- wymiary 14,55 cm x 15,24 cm,
- podłączenie do komputera za pomocą interfejsu USB,
- przetwornik A/C 16-bitowy, 1-MHz,
- od 16 do 64 wejść analogowych,
- 4 kanały do bezpośredniego podłączania termopar,
- 4 wyjścia analogowe, 16-bit, 1-MHz (model DaqBoard/3001USB),
- 24 cyfrowe linie I/O,
- 4 liczniki 32-bitowe/ quadrature encoder,

Dostępne modele:

-DaqBoard/3001USB-16 analogowe wejścia, 4analogowe wejścia, 24 cyfrowe linie I/O, 4 wejścia licznikowe, 2 wyjścia timera,

-DaqBoard/3005USB-16 analogowe wejścia, 24 cyfrowe linie I/O, 4 wejścia licznikowe, 2 wyjścia timera,

-DaqBoard/3031USB-64 analogowe wejścia, 4analogowe wejścia, 24 cyfrowe linie I/O, 4 wejścia licznikowe, 2 wyjścia timera,

-DaqBoard/3035USB-64 analogowe wejścia, 24 cyfrowe linie I/O, 4 wejścia licznikowe, 2 wyjścia timera,
