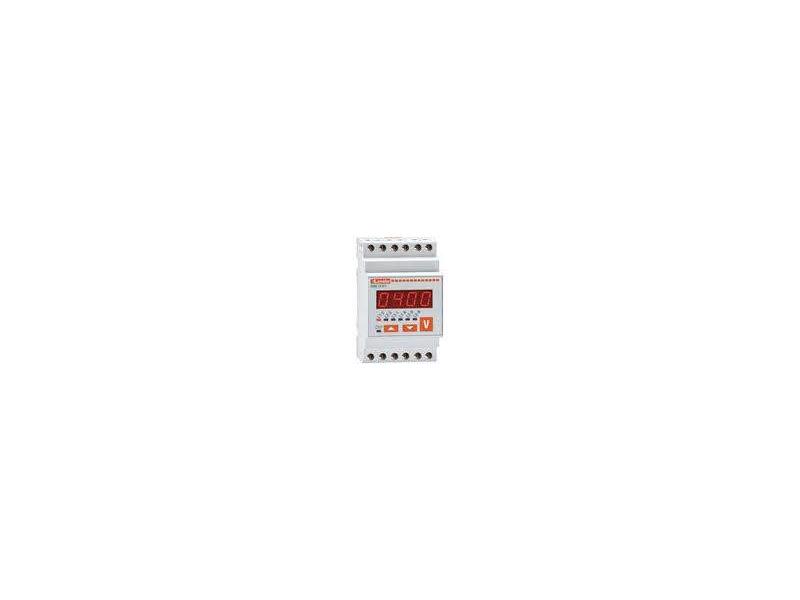

DMK70R1 woltomierz 3-fazowy, przekaźnik nadzorczy napięcia

Charakterystyka ogólna
Instrumenty cyfrowe DMK 7… mają obudowę modułową
(3 moduły).
Mierzone są wartości TRMS (rzeczywiste wartości
skuteczne), przez co możliwe są prawidłowe pomiary
nawet przy napięciach z wysoką zawartością składowych
harmonicznych.


Charakterystyka robocza
– zasilanie pomocnicze: 220-240VAC
– częstotliwość pracy: 50-60Hz
– pomiary rzeczywistych wartości skutecznych
– zapis wartości HIGH i LOW
– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym,
tylko dla wersji DMK…R1
– zaciski 4mm2
– obudowa: modułowa DIN 43880, 3 moduły
– stopień ochrony od przodu IP40.



DMK 70 - DMK 70 R1
– zakres pomiaru napięcia: 15-660VAC
– częstotliwość pracy: 45-65Hz
– przekładnia napięciowa: 1,00-500,00
– dokładność pomiaru: ±0.25% pełnej skali ±1 cyfra
Tylko dla DMK 70 R1
– zanik lub błąd napięcia: OFF/5-85%
– napięcie maksymalne: OFF/102-120%
– napięcie minimalne: OFF/70-98%
– asymetria: OFF/2-20%
– kolejność faz: OFF/L1-L2-L3/L3-L2-L1
– częstotliwość maksymalna: OFF/101-110%
– częstotliwość minimalna: OFF/90-99%
– opóźnienie dla napięcia min i max lub zaniku fazy,
asymetrii i min i max częstotliwości: 0.0-900.0 s.
