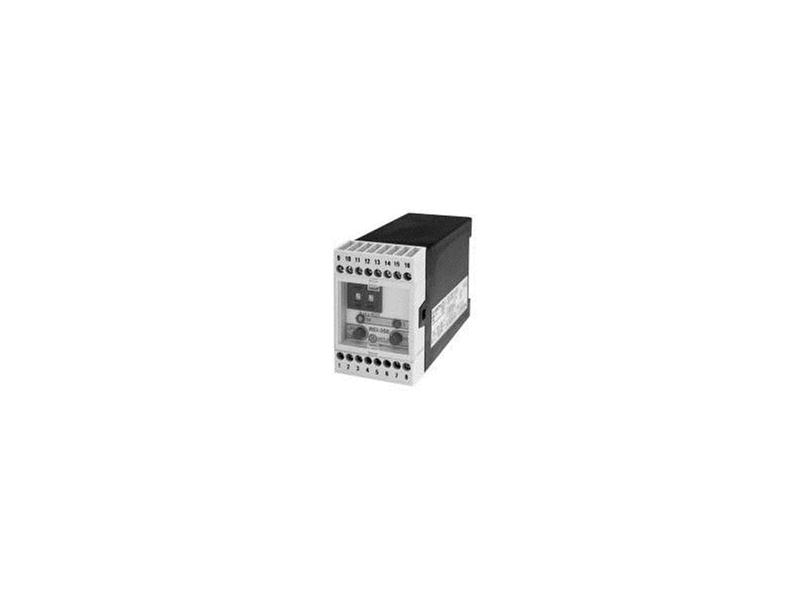

REt-350 Przekaźnik napięciowy

Przekaźnik REt-350 przeznaczony jest do stosowania w układach elektroenergetycznej i przemysłowej automatyki zabezpieczeniowej do kontroli wartości napięcia stałego lub sinusoidalnie przemiennego o częstotliwości 50 Hz.

* szeroki zakres nastawczy napięcia rozruchowego
wg wzoru: U = k x N [V] (N = 1 ÷ 99; k = 1,2,3,4,5)
* odmiany:
o REt-350–48 (Un = 48 V, k = 1)
o REt-350–100 (Un = 100 V, k = 2)
o REt-350–110 (Un = 110 V, k = 3)
o REt-350–220 (Un = 220-230 V, k = 4)
o REt-350–380 (Un = 400 V, k = 5)
* jednowejściowy układ pomiarowy w postaci rezystancyjnego dzielnika napięcia
* dwa tryby pracy:
o nadnapięciowy
o podnapięciowy
* nastawnik kołowy napięcia rozruchowego, przełącznik trybu pracy, układ sygnalizacji na diodach LED
* pomocnicze napięcie zasilające: (110-220-230) V DC/AC
* możliwość zasilania napięciem pomiarowym w zakresie U = 88 ÷ 253 V DC/AC
* mały pobór mocy
* obudowa typu KO do montażu na szynie TS35.

W trybie pracy nadnapięciowej, gdy wartość napięcia kontrolowanego jest większa od wartości nastawczej, następuje pobudzenie i zadziałanie przekaźnika. W trybie pracy podnapięciowej pobudzenie i zadziałanie przekaźnika następuje, gdy wartość napięcia kontrolowanego jest mniejsza od wartości nastawczej napięcia rozruchowego. Stan załączenia i zadziałania przekaźnika jest sygnalizowany.
