Elektryczny zawór regulacyjny mieszający zgodny z ASME/ANSI B16.10 - kod 5600 EP

INFORMACJE OGÓLNE

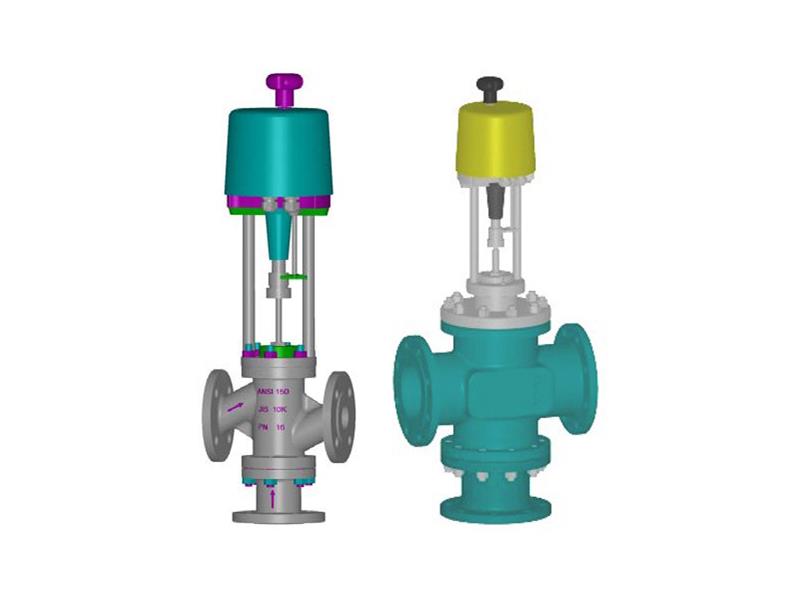

Zawór typu 5600 EP serii Uniworld charakteryzuje się korpusem przelotowym (ang. straight-through) o długości zabudowy zgodnej z ANSI i przyłączami kołnierzowymi zgodnymi z EN, ANSI oraz JIS. Ten trójdrogowy zawór mieszający posiada dwa otwory wlotowe i jeden otwór wylotowy otwierany przez medium. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z elektrycznym siłownikiem liniowym produkcji niemieckiej, który jest przymocowany do korpusu za pomocą dwóch stalowych kolumn. Siłownik może odbierać standardowy trzypunktowy sygnał modulujący lub może zostać połączony z potencjometrem i z pilotowym ustawnikiem pozycyjnym o sygnale sterującym 0(4)-20 mA lub 0(2)-10 V.

CHARAKTERYSTYKA ZAWORU

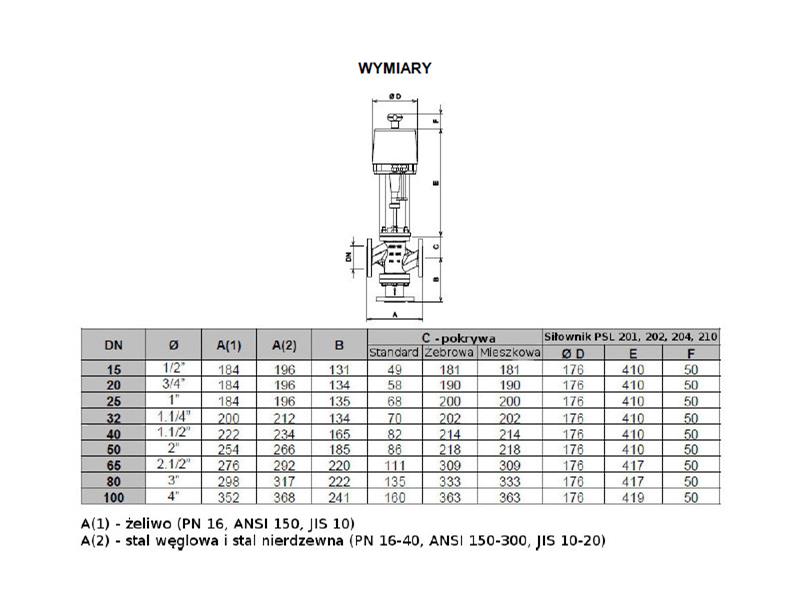

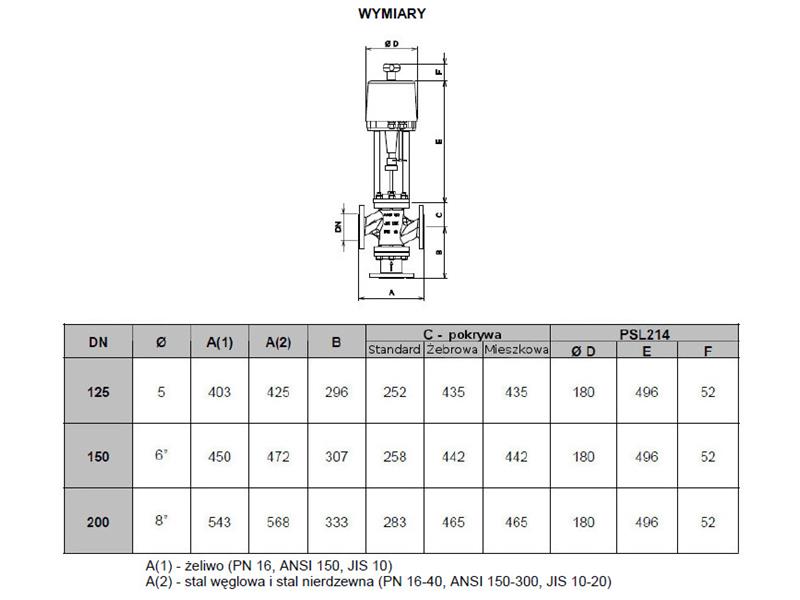

Rozmiary: od DN 15 do DN 200

Przyłącza korpusu:

• Kołnierzowe wg PN-EN 1092-1 (PN 16-40)
• Kołnierzowe wg ANSI B 16.5 (150-300 RF)
• Kołnierzowe wg JIS B2220 (10-20 K)

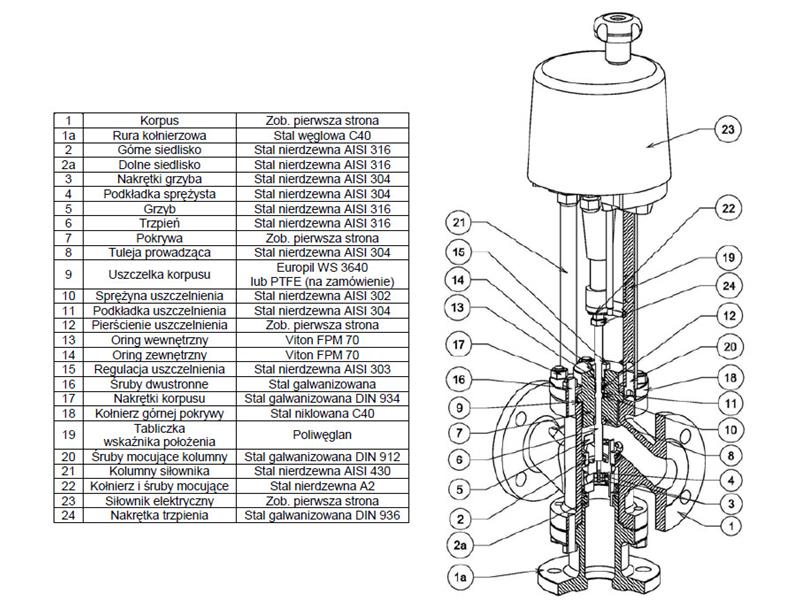

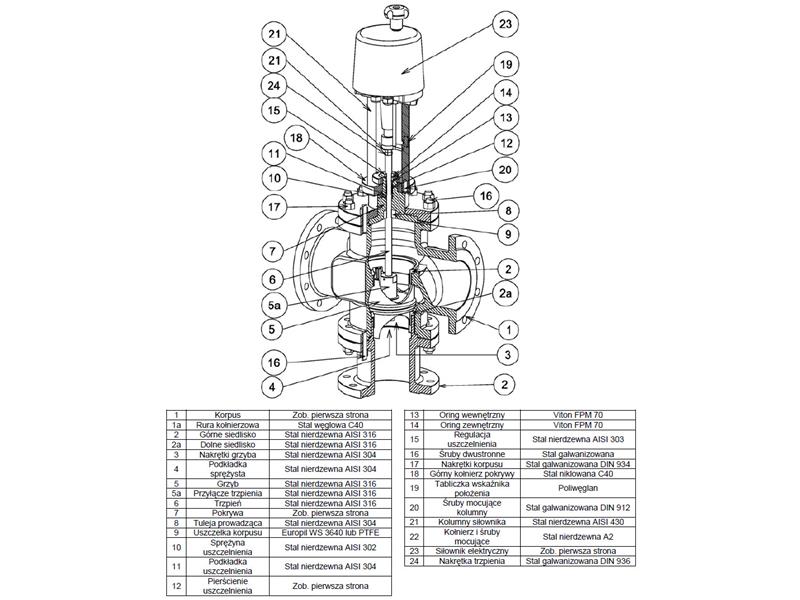

Materiały korpusu:

• Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16, ANSI 150, JIS 10) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• Stal węglowa ASTM A216 WCB (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• Stal nierdzewna AISI 316 CF8M (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

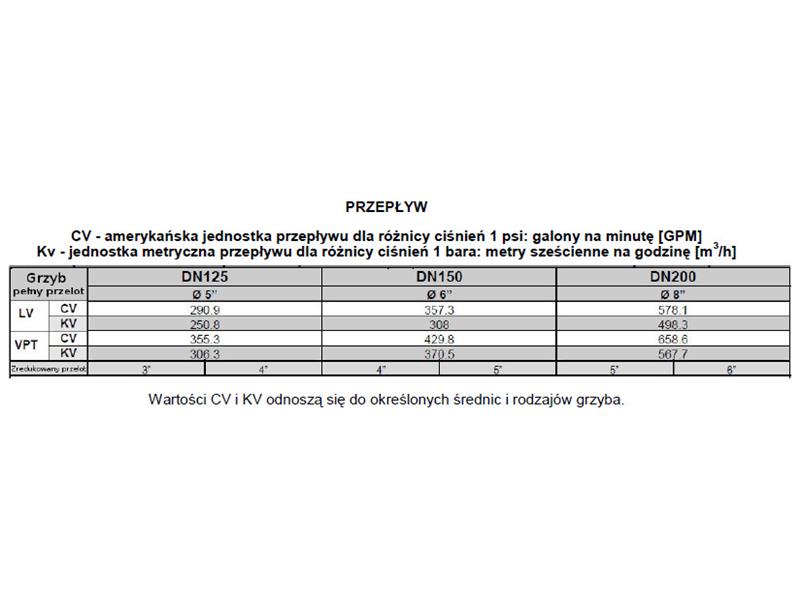

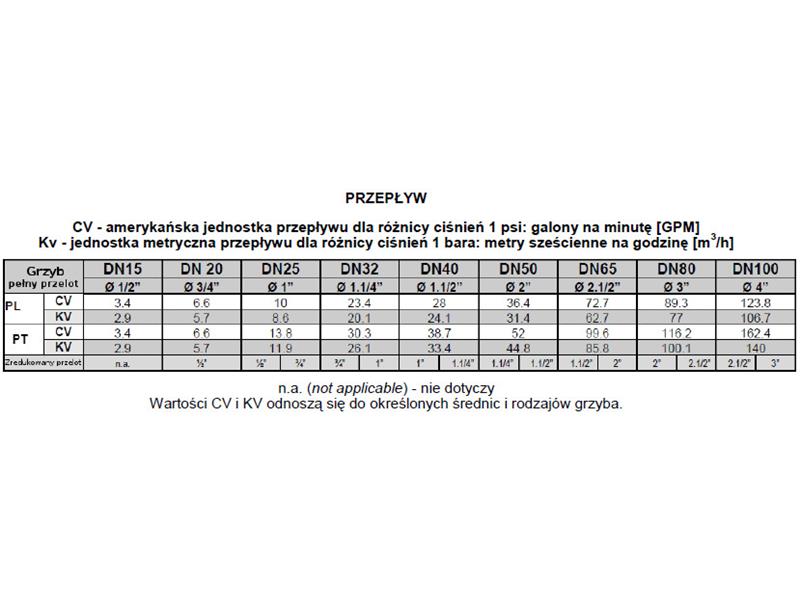

Grzyb:

• PL (DN 15-20), LV (DN 25-200): liniowy, klasa IV
• PT (DN 15-20), VPT (DN 25-200): szybkounoszący się, klasa IV

Pokrywa:

• Standardowa - temp. od -5 do 200 °C
• Żebrowa - powyżej 200 °C
• Wydłużona - poniżej -5 °C
• Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami:

• 100% PTFE - do 150 °C
• 85% PTFE + 15% grafitu - do 200 °C
• 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)

CHARAKTERYSTYKA SIŁOWNIKA

• Standardowe zasilanie: 220 V AC
• Klasa ochrony: IP 65 wg DIN 40050
• Sygnał sterujący: 3-punktowe wejście modul.
• Temp. otoczenia: od -20 do 60 °C
• Materiał obudowy siłownika: odlew aluminiowy
• Materiał pokrywy siłownika: poliwęglan
• Ręczne pokrętło: standardowo w zestawie
• Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)

NA ZAMÓWIENIE

• Dotarcie grzyba i gniazda klasy V
• Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem
• Napięcie zasilające 24 V DC, 24 V AC, 110 V AC
• Potencjometr 1000 omów (pojedynczy lub podwójny)
• Pozycjoner pilotowy 0(4)-20 mA lub 0(2)-10 V
• Karta z mechanicznymi wyłącznikami krańcowymi
• Karta dla sygnału zwrotnego 4-20 mA (system dwukablowy)
• Klasa ochrony IP 67 wg DIN 40050
• Rezystor grzewczy dla temperatur aż do -30 °C

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
