z siłownikiem ze sprężyną powrotną - przyłącze A zamykane bez zasilania
- Producent:
- Conflow
- Numer katalogowy:
- 2600 EPR
INFORMACJE OGÓLNE

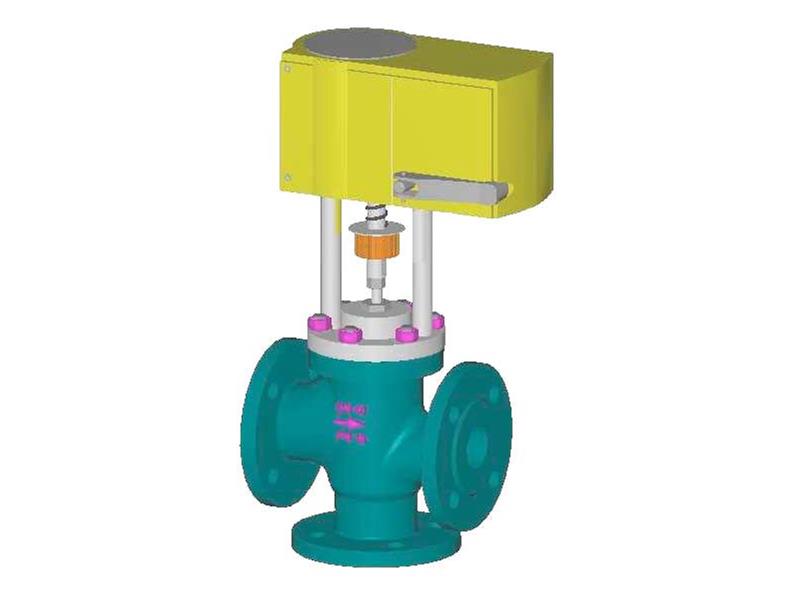

Zawór regulacyjny typu 2600 EPR charakteryzuje się korpusem przelotowym (ang. straight-through) z przyłączami kołnierzowymi. Ten trójdrogowy zawór mieszający posiada dwa otwory wlotowe i jeden otwór wylotowy otwierany przez medium. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.
Zawór jest kompaktowo połączony za pomocą dwóch stalowych kolumn z liniowym siłownikiem elektrycznym ze sprężyną powrotną (zamknięcie bez zasilania). Siłownik może pracować ze standardowym trzypunktowym sygnałem modulującym oraz z sygnałem sterującym 4-20 mA lub 0-10 V.
CHARAKTERYSTYKA ZAWORU

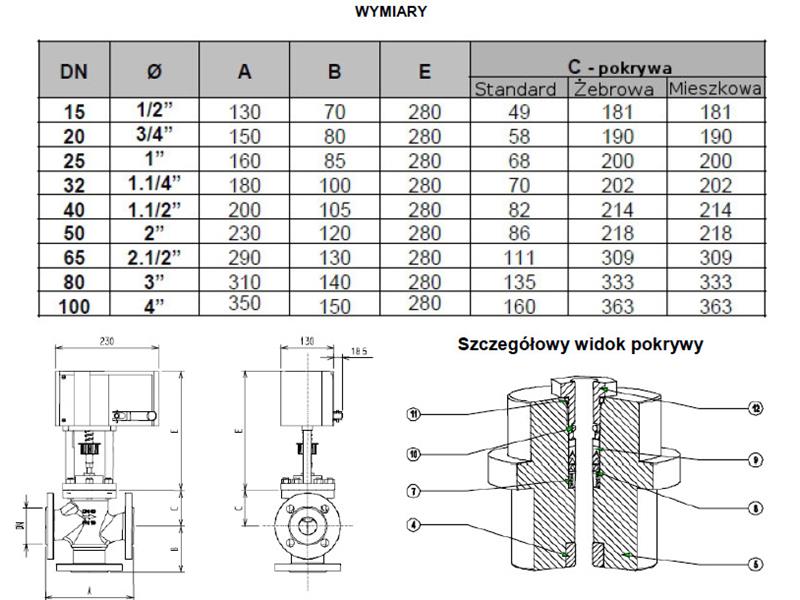

Rozmiary: od DN 15 do DN 100
Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

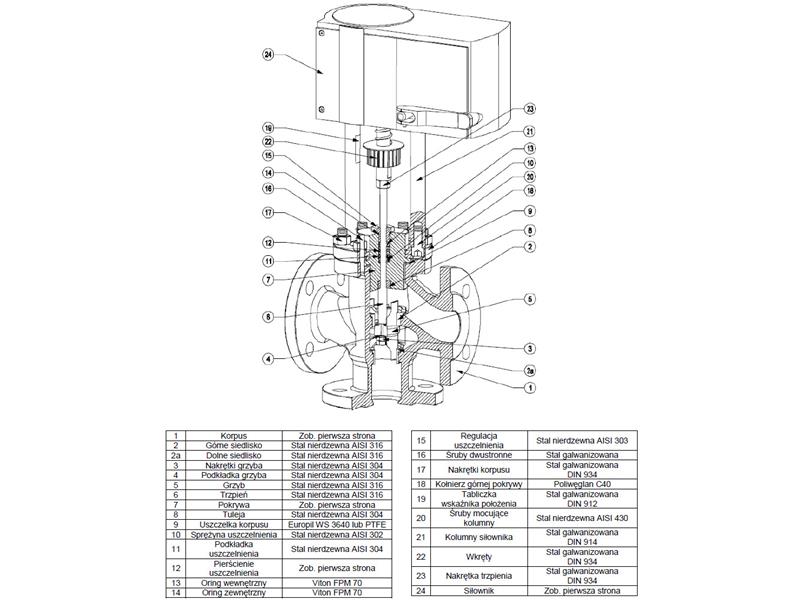

Materiały korpusu:
- Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Żeliwo sferoidalne grafityzowane EN-GJS400-18LT wg DIN 1693 - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

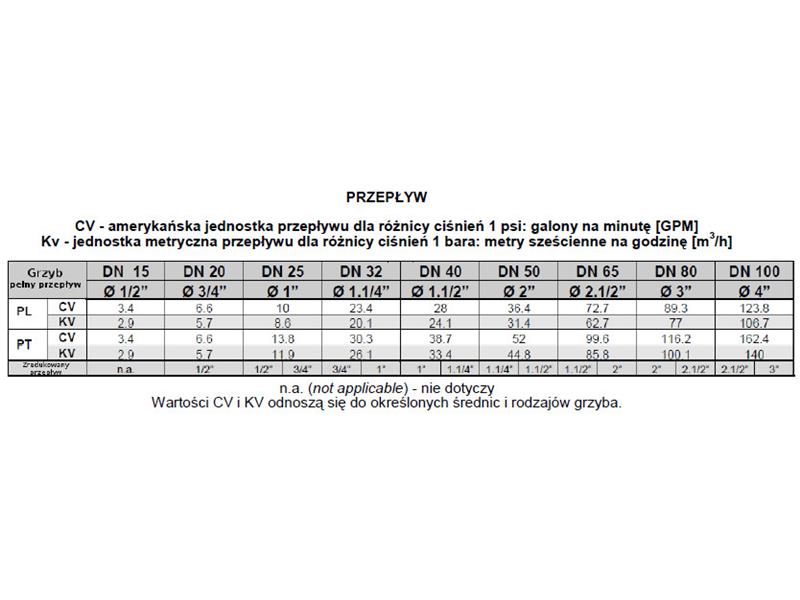

Grzyb:
- EQP (DN 15-50) / EQV (DN 65-100) - stałoprocentowy, klasa IV
- PL (DN 15-50) / LV (DN 65-100) - liniowy, klasa IV
- PT (DN 15-50) / VPT (DN 65-100) - szybkounoszący się, klasa IV
Pokrywa:
- Standardowa - temp. od -5 do 200 °C
- Żebrowa - powyżej 200 °C
- Wydłużona - poniżej -5 °C
- Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych
Układ dławic z oringami:
- 100% PTFE - do 150 °C
- 85% PTFE + 15% grafitu - do 200 °C
- 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)
CHARAKTERYSTYKA SIŁOWNIKA
- Standardowe zasilanie: 24 V AC, 24 V DC
- Klasa ochrony: IP 66 wg EN 60529
- Sygnał on-off: 3-punktowy, 4-20 mA, 0-10 V
- Temp. otoczenia: od -10 do 55 °C
- Materiał obudowy siłownika: tworzywo w kolorze żółtym
- Ręczne pokrętło: standardowo w zestawie
- Przyłącza elektryczne: dwa dławiki kablowe PG13 (brak w zestawie); przyłącza M20x1,5 n2 oraz M16x1,5 n1
NA ZAMÓWIENIE
- Zasilanie: 220 V AC lub 110 V
- Uszczelnienie miękkie PTFE/GR klasy VI do 190 °C
- Uszczelnienie miękkie PTFE klasy VI do 150 °C
- Dotarcie gniazda zaworu z uszczelnieniem klasy V
- Dotarcie grzyba, gniazda i tulei dla klasy VI
- Zredukowany przelot
Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
