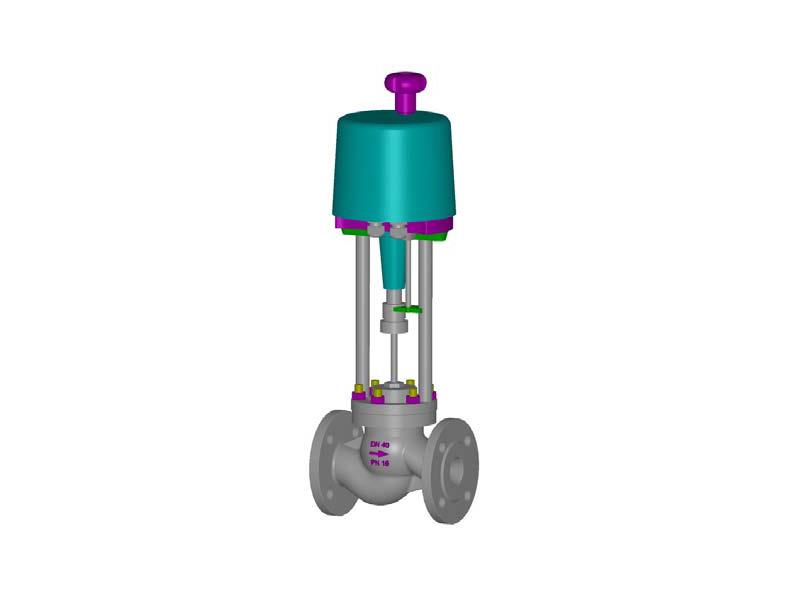

Elektryczny zawór regulacyjny ON-OFF - kod 2100 EP

INFORMACJE OGÓLNE

Zawór regulacyjny o działaniu ON-OFF typu 2100 EP charakteryzuje się korpusem przelotowym (ang. straight-through) z przyłączami kołnierzowymi. Posiada szybko unoszący się grzyb z miękkim uszczelnieniem klasy VI oraz uszczelnieniem metalowym klasy V. Zawór jest kompaktowo połączony za pomocą dwóch stalowych kolumn z elektrycznym siłownikiem liniowym produkcji niemieckiej. Standardowy sygnał on-off powoduje otwarcie lub zamknięcie zaworu.

CHARAKTERYSTYKA ZAWORU

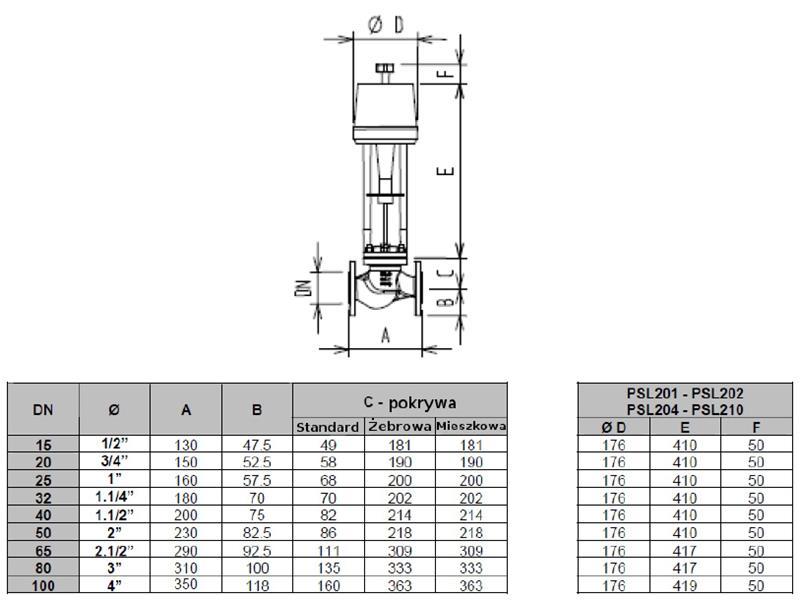

Rozmiary: od DN 15 do DN 100

Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

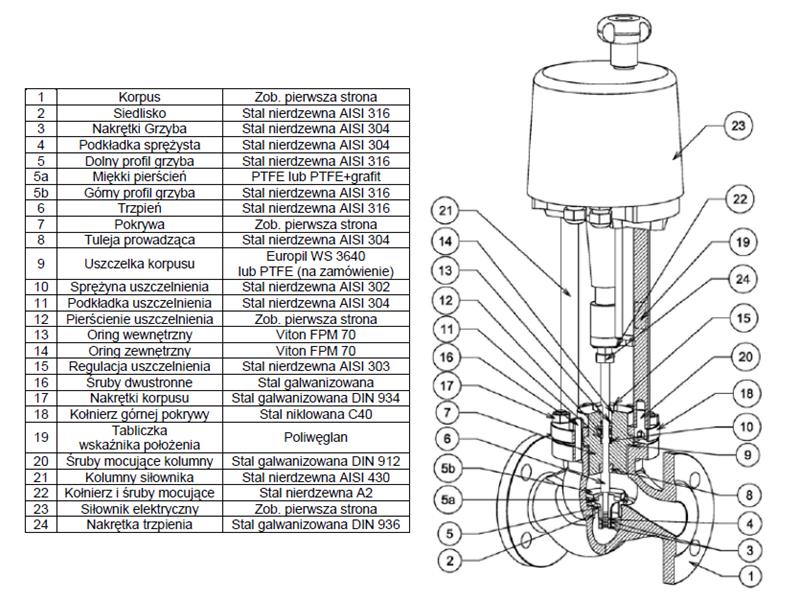

Materiały korpusu:

• żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb (DN 15-50: PT; DN 65-100: VPT)

• PT - uszczelnienie metalowe klasy V
• PT/PTFE - miękkie uszczelnienie klasy VI do 150 °C
• PT/PTFE/GR - miękkie uszczelnienie klasy VI do 190 °C

Pokrywa

• Standardowa - temp. od -5 do 200 °C
• Żebrowa - powyżej 200 °C
• Wydłużona - poniżej -5 °C
• Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami

• 100% PTFE - do 150 °C
• 85% PTFE + 15% grafitu - do 200 °C
• 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)

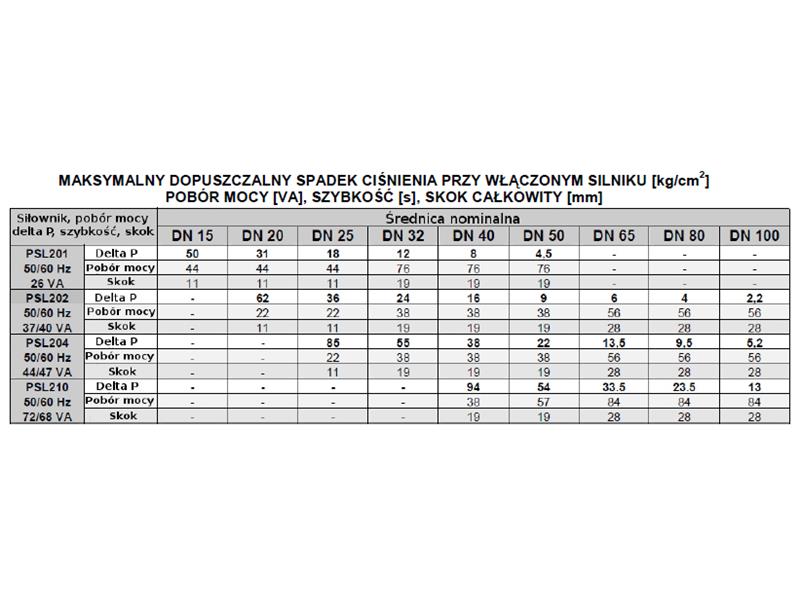

CHARAKTERYSTYKA SIŁOWNIKA

• Standardowe zasilanie: 220 V AC
• Klasa ochrony: IP 65 wg DIN 40050
• Sygnał on-off: zamykanie i otwieranie
• Temp. otoczenia: od -20 do 60 °C
• Materiał obudowy siłownika: odlew aluminiowy
• Materiał pokrywy siłownika: poliwęglan
• Ręczne pokrętło: standardowo w zestawie
• Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)

NA ZAMÓWIENIE

• Zasilanie: 24 V DC, 24 V AC, 110 V AC
• Karta z mechanicznymi wyłącznikami krańcowymi
• Pojedynczy lub podwójny potencjometr 1000 omów
• Klasa ochrony IP 67 wg DIN 40050
• Rezystor grzewczy dla temperatur aż do -30 °C

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
