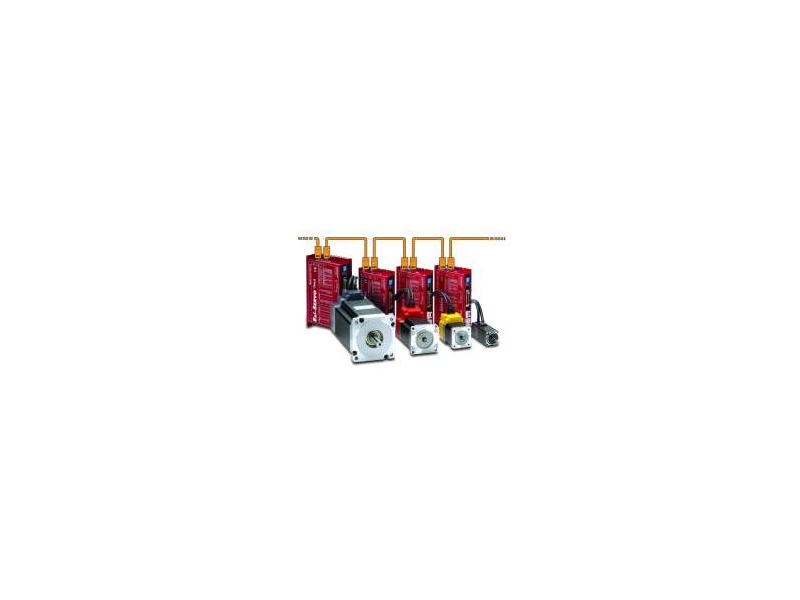

Ezi-SERVO-PR-20L-F- napęd serwokrokowy z POZYCJONEREM
Ezi-SERVO-PR-20L-F- napęd serwokrokowy z POZYCJONEREM
Producent:
FASTECH

Ezi-SREVO-PR-20L-F

NAJWAŻNIEJSZE CECHY:
- Praca w sieci.
- Pozycjoner - tabela pozycji.
- System pracujący w zamknietej pętli sprzężenia zwrotnego.
- Nie wymaga skomplikowanego strojenia
- Bez efektu drgań.
- Płynność ruchu i dokładność od0.2 OBR/MIN
- Szybkość odpowiedzi
- Wysoka rozdzielczość 4000 imp/obr ( wykonanie F )
- Duży moment silnika krokowegopełne wykorzystanie charakterystyki momentu silnika.
- Duża prędkość 3000 obr./min.



Specyfikacja sterownika:

Napięcie zasilania - 24 VDC

Praca w sieci maksymalnie 16 osi połączonych szeregowo

Tabela pozycji 256 wierszy zawierających komendy (ruch, wstrzymanie, powtórzenia, skok, zewnętrzny start itp.)

Metoda regulacji - zamknięta pętla sprzężenia zwrotnego z 32 bitowym cyfrowym procesorem sygnałowym

Rozdzielczość [imp./obr.] - 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000
(programowy wybór parametru)

Funkcje zabezpieczające - przekroczenie prądu, przekroczenie prędkości, błąd prędkości, przekroczenie temperatury, przekroczenie napięcia

Prędkość obrotowa - Od 0 do 3000 obr./min

Sygnały wejściowe sterownika 3 dedykowane (+Limit, -Limit, Origin),
9 programowalnych (optoizolacja)

Sygnały wyjściowe sterownika 1 dedykowane (Compare Output),
9 programowalnych (optoizolacja)

Interfejs komunikacyjny standard RS-485 przez łącze PC,
Prędkość transmisji od 9’600 do 230’400 bps

Kontrola pozycji tryb inkrementalny / absolutny
Dane o pozycji: –134’217’727 do 134’217’727 impulsów
Częstotliwość pracy: maks. 500'000 impuls/sekunda

Powrót na bazę procedura wykorzystująca: czujnik bazy, indeks Z enkodera, czujniki krańcowe +/-Limit


Parametry Silnika:

Liczba faz - 2

Napiecie - 2.25 VDC

Prad fazy - 0.50 A

Rezystancja fazy - 5.5 Ohm

Indukcyjnosc fazy - 5.0 mH

Moment trzymajacy - 0.03 Nm

Inercja wirnika - 3.3 g*cm²


WYMIARY SILNIKA:

Rozmiar - 20 mm

Długość bez wałka - 54.0 mm

Długość z wałkiem - 64.0 mm

Średnica wałka - 4.0 mm

Waga silnika - 0.08 kg
