Falowodowy Przetwornik Radarowy typ NGM

Falowodowy przetwornik radarowy poziomu NGM to nowoczesne urządzenie do ciągłego, precyzyjnego pomiaru poziomu cieczy oraz lekkich materiałów sypkich, wykorzystujące zaawansowaną technologię TDR (Time Domain Reflectometry). Dzięki zasadzie działania opartej na pomiarze czasu propagacji impulsu elektromagnetycznego wzdłuż sondy, pomiar jest stabilny i niezależny od gęstości medium, jego przewodności elektrycznej, zmian temperatury czy ciśnienia. Radar NGM doskonale sprawdza się także w aplikacjach z pianą, turbulencjami oraz napowietrzaniem cieczy, zapewniając pewny i powtarzalny sygnał pomiarowy nawet w dynamicznych procesach przemysłowych.

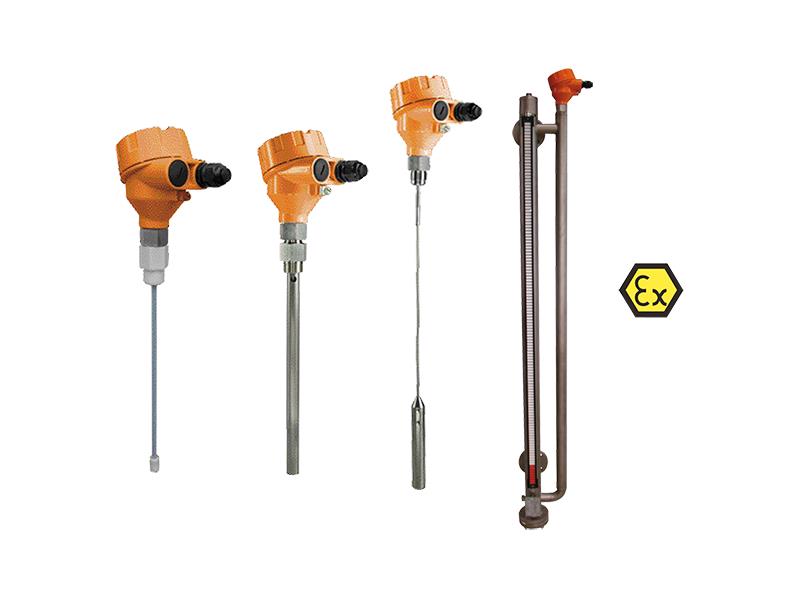

Urządzenie oferuje szerokie możliwości konfiguracji – dostępne są sondy prętowe, linowe oraz koncentryczne, co pozwala idealnie dopasować przetwornik do warunków instalacyjnych i właściwości medium. Przetwornik może pracować w temperaturach do +250°C i ciśnieniu do 40 bar, a jego solidna konstrukcja oraz wysoki stopień ochrony IP68 / NEMA 6P gwarantują niezawodność w wymagających środowiskach. NGM wyposażony jest w wyjście 4...20 mA z HART® oraz wyjście dwustanowe PNP, umożliwiając łatwą integrację z systemami automatyki. Dostępne są również wykonania z dopuszczeniem ATEX, umożliwiające pracę w strefach zagrożonych wybuchem.

Najważniejsze zalety przetwornika NGM:

• niezależność pomiaru od gęstości, temperatury, ciśnienia i przewodności medium
• brak wpływu piany, turbulencji i napowietrzania
• stabilny, dokładny i ciągły pomiar poziomu – dokładność do ±3 mm
• szeroki wybór sond i przyłączy procesowych
• solidna, przemysłowa konstrukcja o wysokiej odporności środowiskowej
• możliwość zastosowania w strefach Ex
• pewna praca w cieczach przewodzących i nieprzewodzących (np. oleje, paliwa)
• Podstawowe parametry techniczne
• zakres pomiarowy: do 20 m
• temperatura pracy: –50...+250°C (w zależności od wersji i sondy)
• ciśnienie pracy: –1...+40 bar
• przyłącza: G¾, ¾" NPT, kołnierze DN40...DN100, ANSI 1½"...4"
• materiały części kontaktowych: stal kwasoodporna 1.4404/316L, PEEK, PTFE
• zasilanie: 12...30 VDC
• wyjścia: 4...20 mA HART®, wyjście PNP
• ochrona: IP68 / NEMA 6P
• dopuszczenia: ATEX do pracy w strefach zagrożonych wybuchem

Falowodowy radar poziomu NGM to niezawodne rozwiązanie dla przemysłu chemicznego, petrochemicznego, energetycznego, spożywczego oraz wszędzie tam, gdzie wymagana jest wysoka dokładność, stabilność i bezpieczeństwo pomiaru poziomu.

Więcej informacji karta katalogowa NGM
