Przepływomierz turbinowy DPE

Przepływomierz turbinowy DPE firmy KOBOLD przeznaczony jest do pomiaru i monitorowania przepływu cieczy o niskiej lepkości, takich jak woda, w instalacjach przemysłowych, technologicznych oraz pomocniczych. Urządzenie pracuje w oparciu o sprawdzoną zasadę wirnika turbinowego, który jest wprawiany w ruch przez przepływające medium. Prędkość obrotowa wirnika jest proporcjonalna do natężenia przepływu i przetwarzana na sygnał elektryczny za pomocą czujnika Halla.

Wirnik turbinowy osadzony jest osiowo na wysokiej jakości łożyskach szafirowych, co zapewnia dobrą powtarzalność pomiaru oraz długą żywotność urządzenia. Magnesy wbudowane w wirnik są hermetycznie oddzielone od medium, a detekcja impulsów odbywa się poza strefą przepływu, co zwiększa niezawodność pracy.

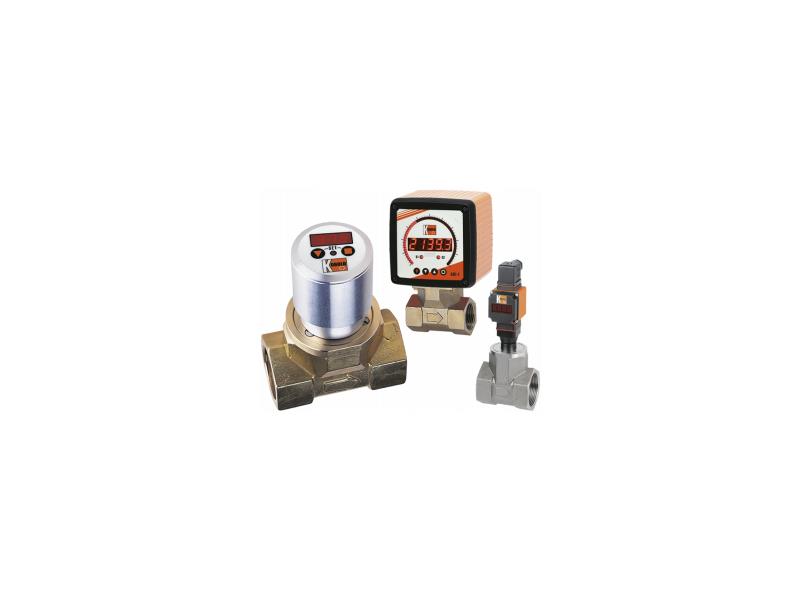

Przepływomierze DPE dostarczane są jako kompaktowe urządzenia gotowe do montażu, z przyłączami gwintowanymi lub – opcjonalnie – z tulejami do wspawania. Dzięki szerokiej gamie dostępnych wersji elektroniki, przepływomierz może pełnić funkcję nie tylko czujnika przepływu, ale również licznika, wskaźnika, przetwornika analogowego lub elementu dozującego.

Urządzenie może być wyposażone w:

• wyjście impulsowe lub częstotliwościowe,
• wyjście analogowe 0(4)...20 mA,
• zestyki progowe PNP/NPN,

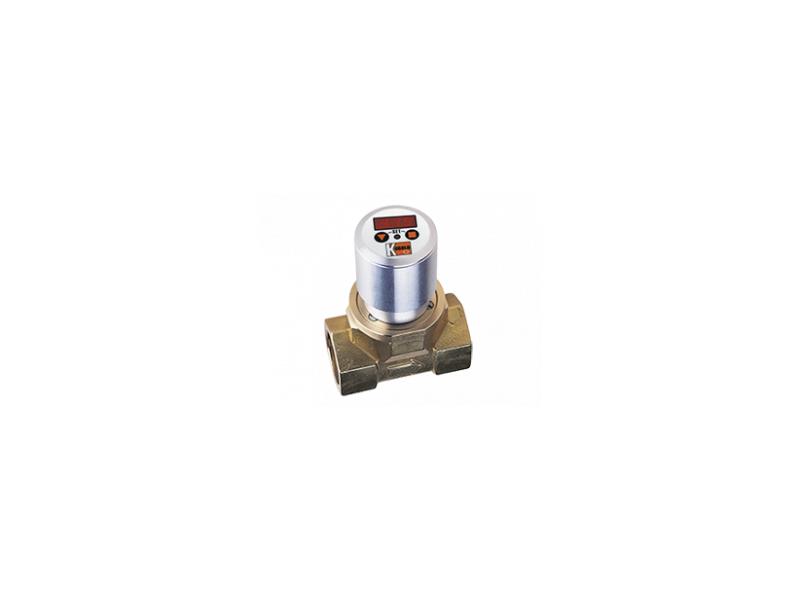

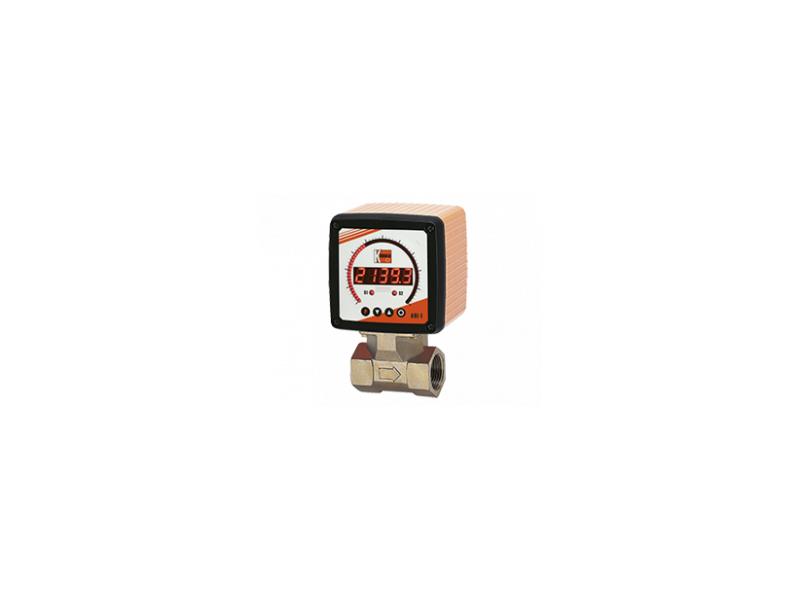

• elektronikę kompaktową z wyświetlaczem LED,

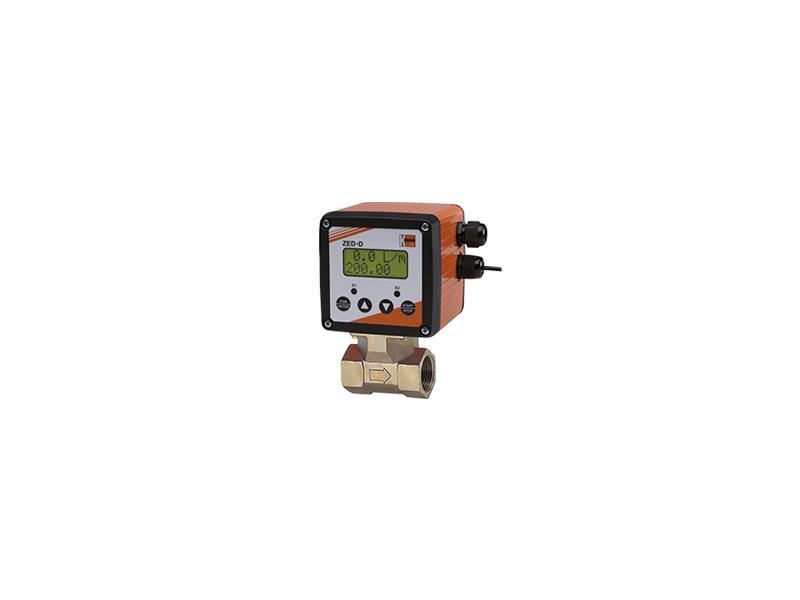

• elektronikę licznikową lub dozującą z wyświetlaczem LCD.

Tak szeroka konfiguracja sprawia, że przepływomierze DPE znajdują zastosowanie m.in. w monitoringu obiegów chłodzenia, inżynierii maszyn, przemyśle chemicznym, gospodarce wodno-ściekowej oraz w instalacjach procesowych, gdzie wymagany jest solidny i ekonomiczny pomiar przepływu cieczy.

Główne zalety przepływomierzy turbinowych DPE:

• sprawdzona zasada pomiaru z wirnikiem turbinowym
• kompaktowa i wytrzymała konstrukcja
• dobra dokładność przy niskiej stracie ciśnienia
• szeroki wybór wersji materiałowych i przyłączy
• możliwość rozbudowy o funkcje licznika i dozowania
• bogata oferta elektroniki i sygnałów wyjściowych
• brak konieczności skomplikowanej obsługi
• Podstawowe dane techniczne
• zakresy pomiarowe: 5–30 ... 50–750 l/min wody
• dokładność: ±2,5% pełnej skali
• maksymalne ciśnienie robocze: PN 40
• maksymalna temperatura medium: 80 °C
• przyłącza procesowe:
  - G ½ ... G 3 (gwint wewnętrzny),
  - ½" ... 3" NPT,
  - tuleje do wspawania DN25 ... DN80
• materiały wykonania: aluminium/brąz lub stal nierdzewna
• media: ciecze o niskiej lepkości
• wyjścia (zależnie od wersji):
  - impulsowe, częstotliwościowe,
  - analogowe 0(4)...20 mA,
  - zestyki progowe,
  - liczniki,
  - dozowanie,
  - wskaźnik analogowy lub cyfrowy

Przepływomierz turbinowy DPE stanowi uniwersalne i ekonomiczne rozwiązanie do pomiaru przepływu cieczy wszędzie tam, gdzie wymagana jest solidna konstrukcja, prosta obsługa i możliwość elastycznego dopasowania elektroniki do aplikacji.
