Higieniczny pneumatyczny zawór rozdzielający - kod 1500

trójdrogowy

Zawór 1500
Producent:
Conflow
Numer katalogowy:
1500

Informacje ogólne

Zawór higieniczny typu 1500 jest polecany przez producenta do regulacji w przemyśle spożywczym i farmaceutycznym, gdzie zwykle wymaga się dużej elastyczności oraz wysokiej higieny. Ten trójdrogowy zawór rozdzielający posiada jeden otwór wlotowy i dwa otwory wylotowe otwierane przez medium. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem serii Uniworld o standardowych sygnałach sterujących 3-15, 6-18 oraz 6-30 psi. Na zamówienie zawór może zostać wyposażony w elektropneumatyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozycjoner).



Dostępne typy

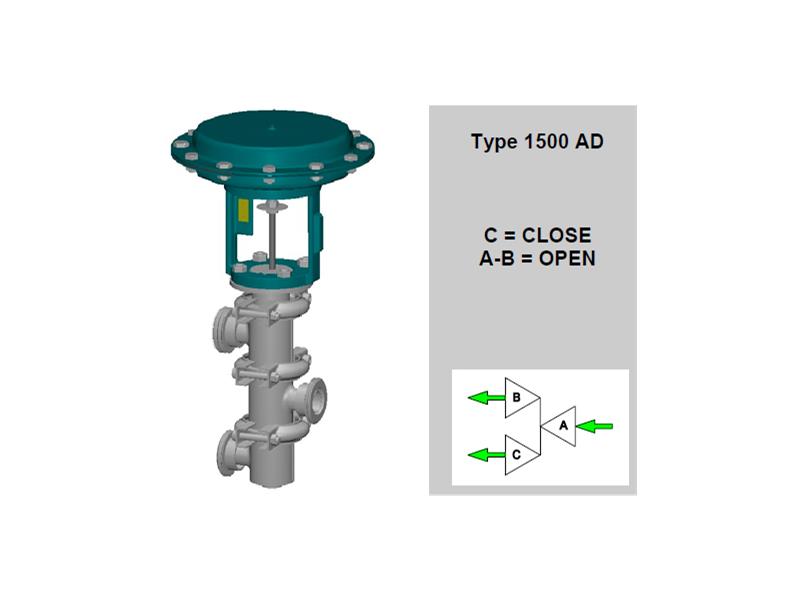

  • Typ 1500 AD - normalnie zamknięte przyłącze C (przyłącza A i B otwarte)
  • Typ 1500 AR - normalnie zamknięte przyłącze B (przyłącza A i C otwarte)



Charakterystyka zaworu

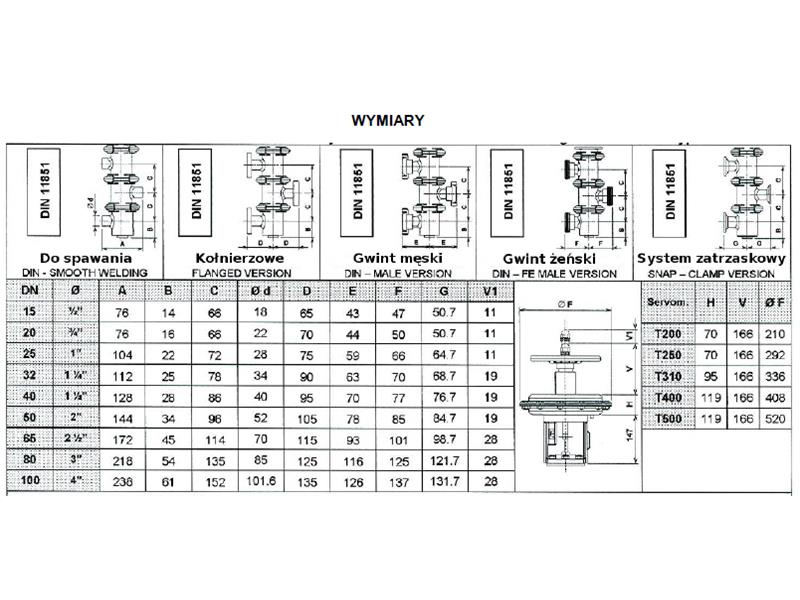

  • Rozmiary: od DN 15 do DN 100
  • Przyłącza: do spawania z SS A316L wg DIN; męskie stożkowe z SS A316L wg DIN 11851; żeńskie gwintowane z SS A316L wg DIN 11851; złącze kompletne z SS A316L wg DIN 11851; system zatrzaskowy z SS A316L wg DIN 405; kołnierzowe z SS A316L UNI 2277-78 PN 10-16
  • Korpus: stal nierdzewna AISI 316L (X2CrNiMo1712) w wykończeniu polerowanym lub satynowym, PN 10
  • Grzyb: liniowy (PL) klasy IV, mikroprzepływowy o zredukowanym przelocie (na zamówienie)
  • Pokrywa: standardowa; temp. od -5 do 160 °C
  • Uszczelnienie: oringi N2 z FPM 70; do 160 °C

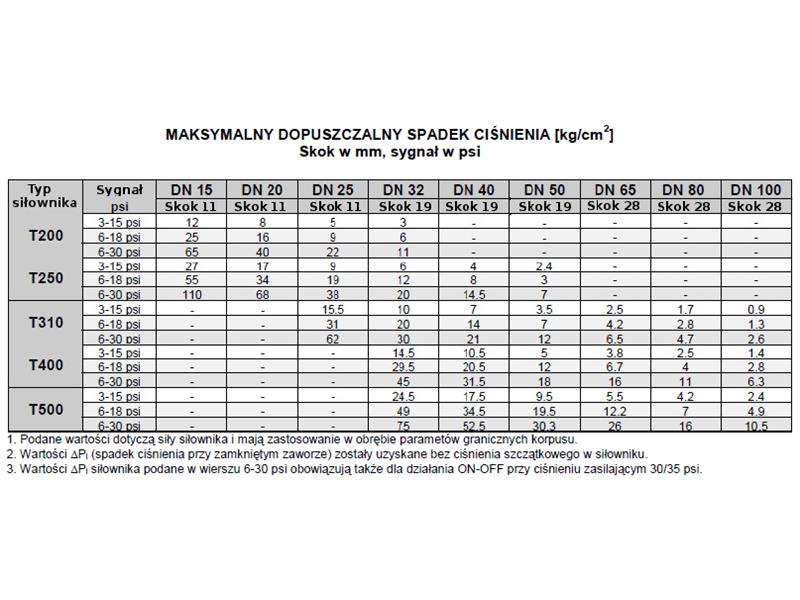

  • Maks. ciśnienie wejściowe: 10 barów
  • Temperatura na wejściu: od -15 do 160 °C



Charakterystyka siłownika

  • Typ: membranowy
  • Sygnały sterujące: 3-15, 6-18, 6-30 psi
  • Maks. ciśnienie zasilające: 35 psi (2,5 bara)
  • Temp. otoczenia: od -20 do 70 °C

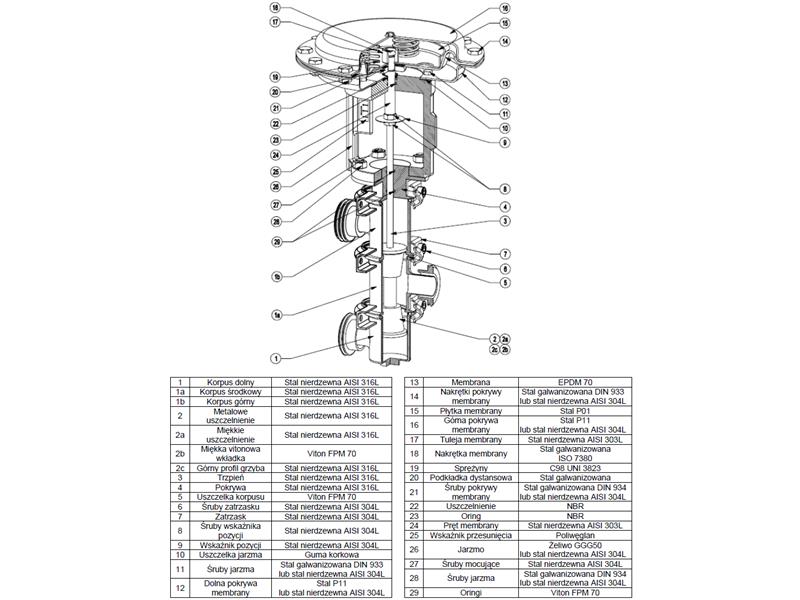

  • Materiał malowanej pokrywy: stal FeP11
  • Materiał pokrywy z SS: stal nierdzewna AISI 304
  • Materiał mambrany: EPDM 70
  • Materiał malowanego jarzma: żeliwo sferoidalne GGG 50
  • Materiał jarzma z SS: stal nierdzewna CF8
  • Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"



Na zamówienie

  • Miękkie wyłożenie vitonowe klasy VI do 160 °C

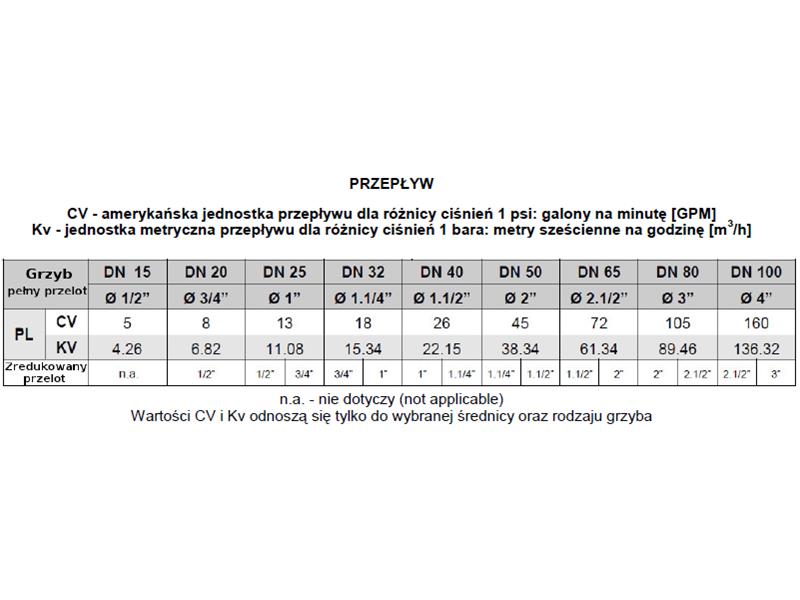

  • Zredukowany przelot (zob. tabela poniżej)
  • Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
  • Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
  • Filtr pneumatyczny
  • Wyłącznik zbliżeniowy
  • Elektroniczny zawór trójdrogowy
  • Wydajne pokrętło ręczne



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
