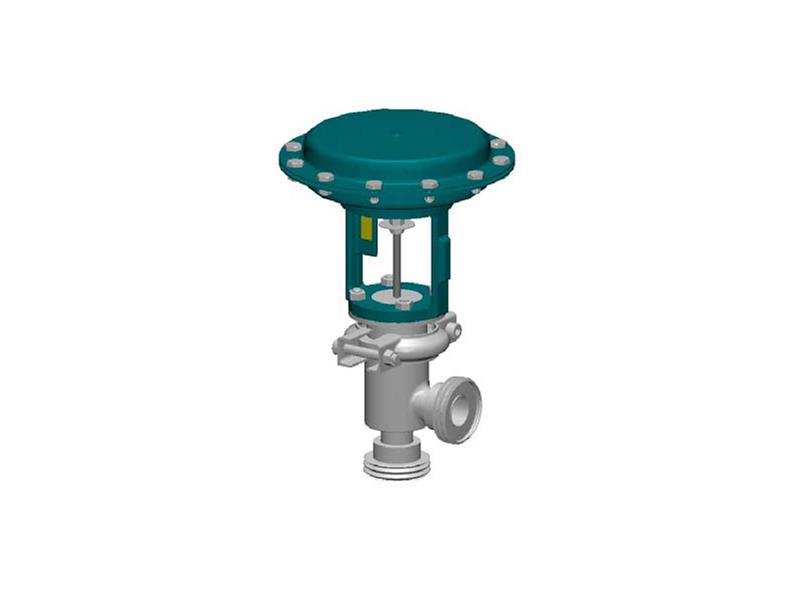

Higieniczny pneumatyczny zawór regulacyjny - kod 1200

Informacje ogólne

Zawór higieniczny typu 1200 posiada korpus z dwoma prostopadłymi przyłączami zapewniającymi jego dwudrogowość. Jest polecany przez producenta do regulacji w przemyśle spożywczym i farmaceutycznym, gdzie zwykle wymaga się dużej elastyczności oraz wysokiej higieny. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Na zamówienie zawór może zostać wyposażony w grzyb z miękkim uszczelnieniem vitonowym w celu umożliwienia całko­witego odcięcia medium. Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem serii Uniworld o standardowych sygnałach kontrolnych 3-15, 6-18 oraz 6-30 psi. Na zamówienie klienta można wyposażyć zestaw w elektropneu­matyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozy­cjoner).

Dostępne typy

• Typ 1200 AD - normalnie otwarty, zamykany powietrzem
• Typ 1200 AR - normalnie zamknięty, otwierany powietrzem

Charakterystyka zaworu

• Rozmiary: od DN 15 do DN 100
• Przyłącza: do spawania z SS A316L wg DIN; męskie stożkowe z SS A316L wg DIN 11851; żeńskie gwintowane z SS A316L wg DIN 11851; złącze kompletne z SS A316L wg DIN 11851; system zatrzaskowy z SS A316L wg DIN 405; kołnierzowe z SS A316L UNI 2277-78 PN 10-16
• Korpus: stal nierdzewna AISI 316L (X2CrNiMo1712) w wykończeniu polerowanym lub satynowym; PN 10 (na zamówienie PN 16)
• Grzyb: liniowy (PL) klasy IV, stałoprocentowy klasy IV (na zamówienie), mikroprzepływowy o zredukowanym przelocie (na zamówienie)
• Pokrywa: standardowa; temp. od -5 do 160 °C
• Uszczelnienie: oringi N2 z FPM 70; do 160 °C
• Maks. ciśnienie wejściowe: 10 barów
• Temperatura na wejściu: od -15 do 160 °C

Charakterystyka siłownika

• Typ: membranowy
• Sygnały sterujące: 3-15, 6-18, 6-30 psi
• Maks. ciśnienie zasilające: 35 psi (2,5 bara)
• Temp. otoczenia: od -20 do 70 °C
• Materiał malowanej pokrywy: stal FeP11
• Materiał pokrywy z SS: stal nierdzewna AISI 304
• Materiał mambrany: EPDM 70
• Materiał malowanego jarzma: żeliwo sferoidalne GGG 50
• Materiał jarzma z SS: stal nierdzewna CF8
• Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"

Na zamówienie

• Miękkie wyłożenie vitonowe klasy VI do 160 °C

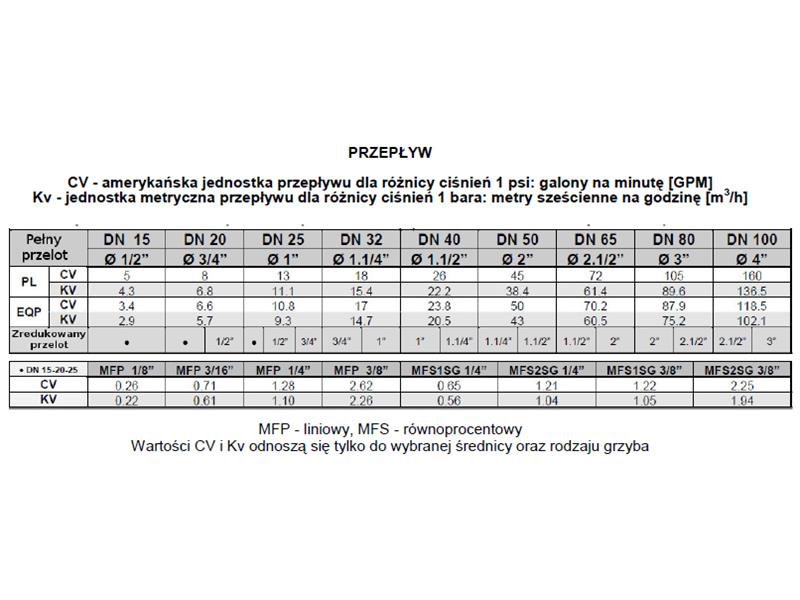

• Zredukowany przelot (zob. tabela poniżej)
• Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
• Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
• Filtr pneumatyczny
• Wyłącznik zbliżeniowy
• Elektroniczny zawór trójdrogowy
• Wydajne pokrętło ręczne

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
