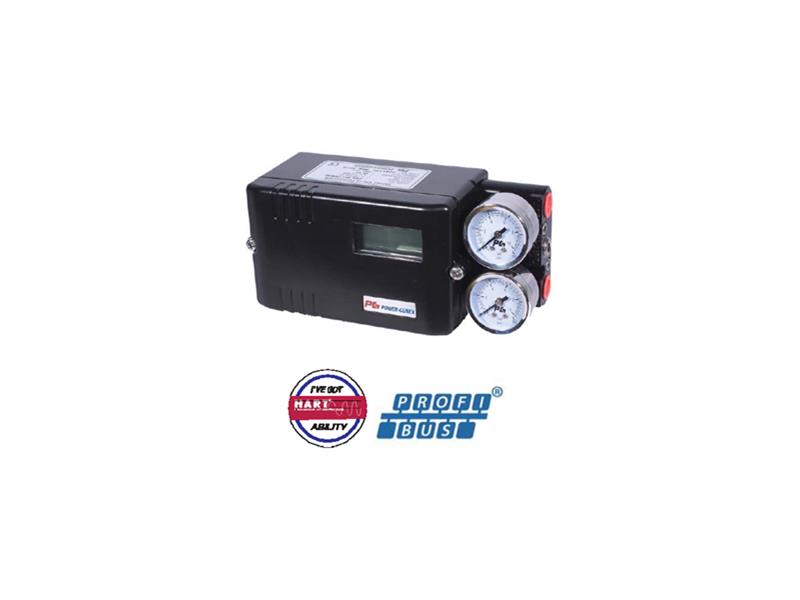

Inteligentny pozycjoner liniowy

Zasada działania

Sygnał wejściowy (4-20 mA) jest przekazywany do mikrokontrolera, gdzie jest porównywany ze zmierzoną pozycją trzpienia zaworu. Mikrokontroler wytwarza rozkaz wyjściowy dla elektronicznej cewki, który steruje membraną pilotową. Jednostka zaworu pilotowego steruje przepływem powietrza do siłownika

W miarę jak pozycja zaworu staje się zbliżona do pożądanej, różnica między pożądanym ustawieniem zaworu a pozycją zmierzoną się zmniejsza i sygnał wyjściowy przekazywany do elektronicznej cewki maleje. To powoduje zamknięcie zaworu pilotowego i w efekcie utrzymywanie zaworu w stałej pozycji.

Zalety:

• łatwa i szybka w działaniu funkcja autotuningu,
• automatyczna detekcja bezpośredniego (DA) i odwrotnego (RA) działania,
• gotowość do użycia w trybie pojedynczego lub podwójnego działania bez wprowadzania dodatkowych ustawień,
• kompaktowa budowa umożliwiająca łatwą instalację na małych siłownikach,
• dostarczanie komunikatów o błędach zapobiegających błędom mającym wpływ na wydajność,
• funkcja sprawdzenia skoku w trybie testowym (brak z góry ustalonego sygnału),
• szeroki zakres temperatury pracy: -30¸85 °C,
• ulepszona kontrola dla zaworów grzybkowych o wysokim tarciu w celu uniknięcia przebicia,
• niskie zużycie powietrza,
• uchwyt montażowy na linię zgodny ze standardem IEC 60534-6.

Dostępne opcje:

- SS2L-TF - wyjściowy przekaźnik położenia 4-20 mA i 2 mikroprzełączniki alarmowe SPDT;

- SS2L-EX - ATEX 94/9/CE IECEx Exia IIC T6;

- SS2L-H - protokół komunikacyjny HART;

- SS2L-P - protokół komunikacyjny PROFIBUS.

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
