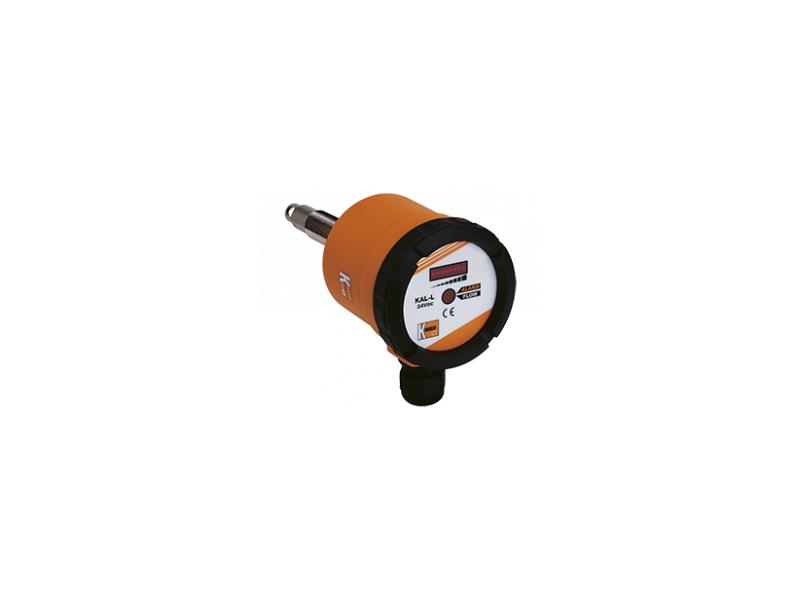

Kalorymetryczny sygnalizator przepływu dla gazów KAL-L

Kalorymetryczny sygnalizator przepływu dla gazów KAL-L
Do monitorowania przepływu powietrza i gazów obojętnych

Sygnalizator przepływu KAL-L firmy KOBOLD przeznaczony jest do niezawodnej kontroli obecności i minimalnej prędkości przepływu gazów, w szczególności powietrza, w instalacjach przemysłowych i technicznych. Urządzenie pracuje w oparciu o sprawdzoną zasadę kalorymetryczną, w której podgrzewany czujnik jest chłodzony przez przepływające medium. Stopień chłodzenia jest miarą prędkości przepływu i po spadku poniżej nastawionej wartości powoduje przełączenie wyjścia przekaźnikowego. Dzięki temu sygnalizator działa bez części ruchomych, z pomijalnie małym spadkiem ciśnienia i wysoką odpornością na zużycie.

KAL-L wyposażony jest w regulowany punkt przełączania, nastawiany potencjometrem, oraz dwukolorową diodę LED, która sygnalizuje stan pracy i zadziałanie progu. Krótki czas nagrzewania oraz regulowany czas reakcji umożliwiają szybkie uruchomienie i dopasowanie do dynamiki procesu. Sygnalizator może być montowany jako sonda gładka lub z różnymi przyłączami gwintowanymi i kołnierzem mocującym, co ułatwia integrację z istniejącą instalacją.

Główne zalety sygnalizatora KAL-L:

• kalorymetryczna zasada pomiaru
• brak części ruchomych
• pomijalnie mały spadek ciśnienia
• niezawodna sygnalizacja przepływu powietrza
• regulowany punkt przełączania
• czytelna sygnalizacja LED stanu pracy
• solidna konstrukcja do zastosowań przemysłowych

Podstawowe parametry techniczne:

• medium: powietrze / gazy obojętne
• zakres sygnalizacji: 1 ... 20 m/s (powietrze)
• dokładność sygnalizacji: ±10% wartości mierzonej
• powtarzalność: ±1% wartości mierzonej
• maksymalne ciśnienie robocze: 8 bar
• temperatura medium: –25 ... +120°C
• temperatura otoczenia: –10 ... +60°C
• czas nagrzewania: ≤ 30 s
• czas reakcji: 1 ... 60 s (nastawny)
• wyjście sygnałowe: przekaźnik – styk przełączny, bezpotencjałowy
• max. 250 VAC / 1000 VA / 4 A
• sygnalizacja stanu: dwukolorowa dioda LED
• stopień ochrony: IP65
• materiał czujnika: mosiądz niklowany
• materiał obudowy: poliamid wzmacniany włóknem szklanym
• Przyłącza procesowe (wybór)
  -gładka sonda Ø 15 mm
  - G ½, Rp ½, ½" NPT
  - kołnierz zaciskowy zgodny z DIN 43743

Sygnalizator przepływu KAL-L znajduje zastosowanie m.in. w instalacjach wentylacyjnych i klimatyzacyjnych, układach wyciągowych, instalacjach transportu pneumatycznego oraz systemach zabezpieczających, wszędzie tam, gdzie wymagane jest pewne wykrywanie obecności przepływu powietrza lub gazu.
