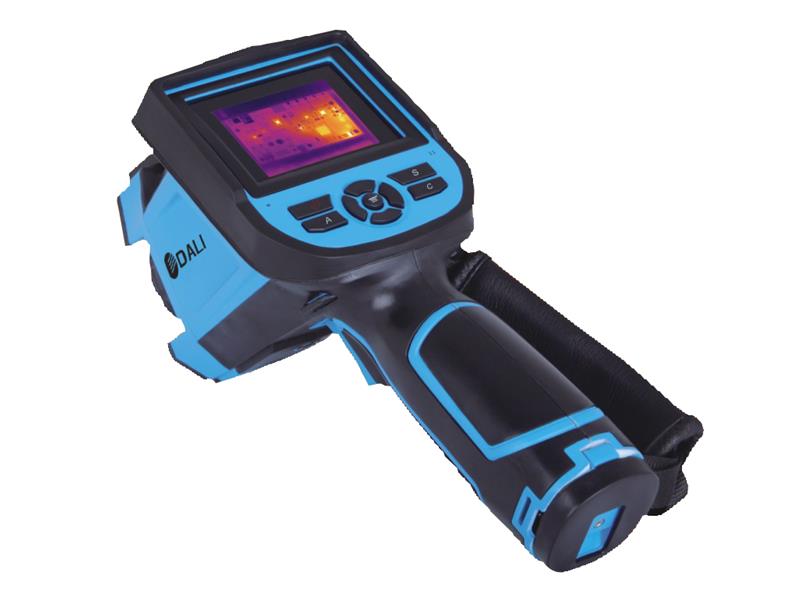

Kamery termowizyjne Dali LT3 oraz LT7

Profesjonalna instrukcja obsługi w języku polskim.

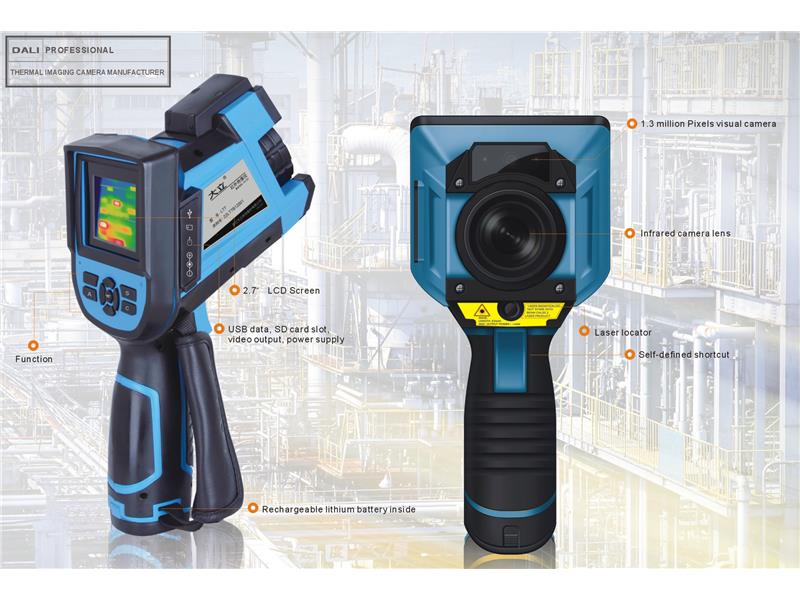

LT3 oraz LT7 to najnowsze konstrukcje ręcznych kamer termowizyjnych różniące się rozdzielczością sensorów 160x120px oraz 384x288px. Kamery składają się z soczewki na podczerwień, modułu detektora wykrywającego podczerwień, modułu obrazowania światła widzialnego, modułu lasera, wyświetlacza LCD, karty pamięci, akumulatora, oprogramowania oraz sprzętowego systemu przetwarzania danych.

Oba modele kamer termowizyjnych charakteryzują się bardzo szybkim i dokładnym pomiarem temperatury, przyjaznym interfejsem i niezwykle wytrzymałą konstrukcją. Dzięki swojej uniwersalności świetnie nadają się do różnorodnych zastosowań, a w szczególności do wszelkiego rodzaju prewencyjnych badań okresowych.

Cechą wyróżniającą kamery LT3 i LT7 spośród innych ofert jest gwarantowana wytrzymałość na upadki z wysokości 2m, wodoszczelna obudowa, funkcja pomiaru zmienności temperatur oraz bardzo atrakcyjna cena.

Inspekcje elektryczne i mechaniczne
Kamery do uzyskiwania obrazów termicznych zdobyły powszechne zastosowanie przy odnajdywaniu uszkodzeń przez elektryków oraz inżynierów utrzymania ruchu. Pomiary termograficzne pozwalają wykryć nieprawidłowy stan urządzeń elektrycznych i mechanicznych, zanim ulegną one poważnemu uszkodzeniu. Kapitalnym zastosowaniem są pomiary aparatury wysokiego napięcia, gdzie wadliwe aparaty można zidentyfikować bezpiecznie, na odległość i bez konieczności wyłączenia ich z pracy.

Pomiary izolacji termicznej
Odrębnym powszechnym zastosowaniem jest badanie izolacji termicznej budynków. W dobie rosnących cen energii znalezienie miejsc wadliwej izolacji termicznej budynków daje wymierne korzyści ekonomiczne. Pomiary termowizyjne pozwalają wykryć: miejsca zawilgocenia izolacji, miejsca mostków termicznych, wady wykonawcze, nieszczelności, etc. Kamery termowizyjne są powszechnym narzędziem do dokumentacji audytów energetycznych budynków.

Cechy szczególne:
- rozdzielczość sensorów rejestracji podczerwieni:
   - LT3: 160x120 pikseli,
   - LT7: 384x288 pikseli,
- gwarantowana wytrzymałość na upadki z wysokości do 2m,
- przetwornik światła widzialnego CCD o rozdzielczości 1,3 mln pikseli,
- wodoszczelna obudowa zgodna z IP54,
- funkcja pomiaru zmienności temperatury,
- wygodne przyciski funkcyjne,
- kolorowy ekran LCD o przekątnej 3,5",
- interfejsy:
   - USB,
   - karty pamięci SD,
   - wyjście wideo,
   - gniazdo ładowarki,
- nowoczesny akumulator litowy,
- laserowy wskaźnik celu,
- spust do wygodnego wykonywania zdjęć,
- zapis zdjęć w formacie JPG łącznie z notatkami głosowymi,
- bardzo atrakcyjna cena.

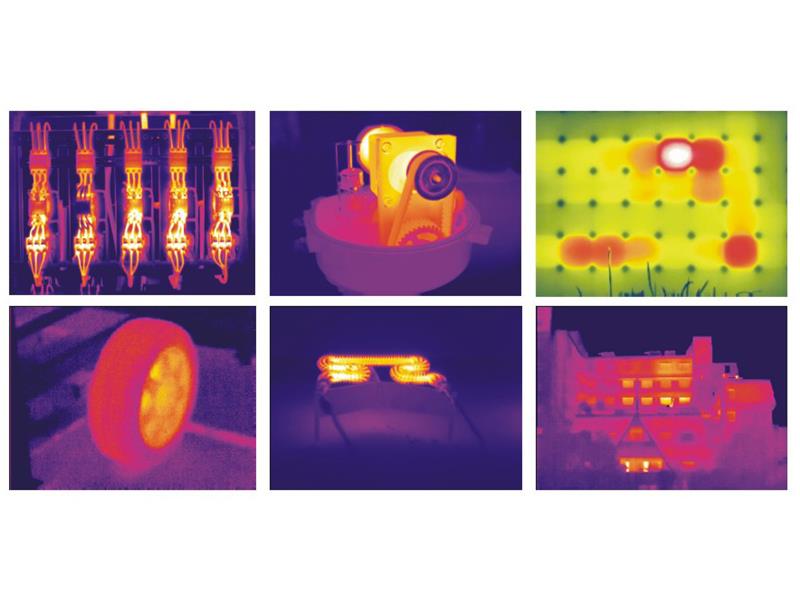

Zastosowania:
inspekcje elektryczne
- wykrywanie wadliwych złącz i zacisków,
- wykrywanie przegrzanych obwodów,
- wykrywanie defektów podzespołów,
- różnicowanie nierównych obciążeń,
- wykrywanie uszkodzonych/przeciążonych elementów,
- diagnostyka aparatury WN,
- weryfikacja po naprawach.

inspekcje mechaniczne
- wykrywanie przegrzanych łożysk,
- wykrywanie słabego smarowania,
- wykrywanie niesprawnego chłodzenia.

w budownictwie - straty energii cieplnej
- słaba lub brak istnienia izolacji,
- wilgoć,
- wyciek powietrza,
- inspekcje ogrzewania, wentylacji oraz klimatyzacji,
- szybkie skanowanie zewnętrznych ścian budynków,
- wykonywanie dokładnych przeglądów wewnątrz pomieszczeń w celu dokładnego wykrycia miejsc zawilgocenia izolacji, wycieków wody oraz mediów grzewczych.

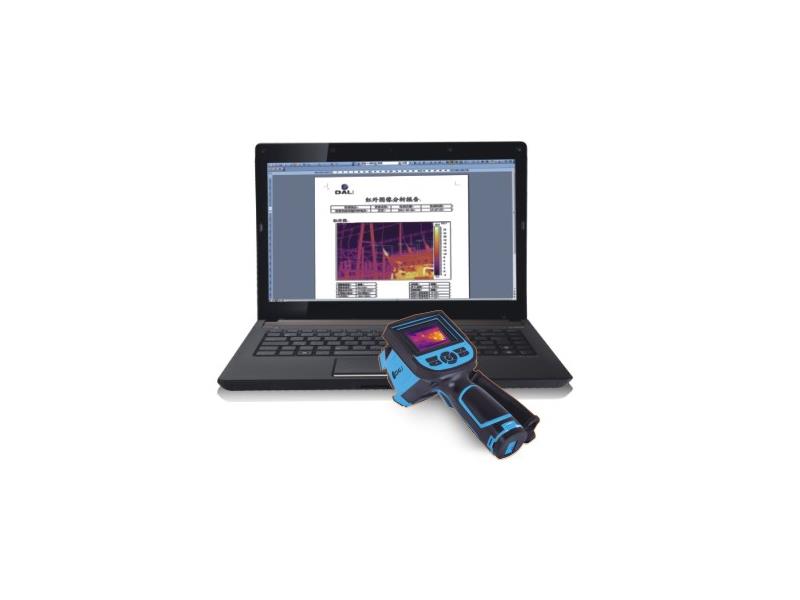

Bezpłatne oprogramowanie Analysis
Obrazy termiczne przechwycone przez LT7 i LT3 mogą być zaimportowane do komputera do będącego na wyposażeniu specjalistycznego oprogramowania.
Oprogramowanie to pozwala na tworzenie w formacie WORD-a protokołów zawierających graficzną analizę pomiarów.

 Specyfikacja techniczna

Detektor:
- nie chłodzony mikrobolometer FPA,
- rozmiar matrycy: 160x120px (LT3), 384x288px (LT7).

Charakterystyka obrazów:
- pole widzenia: 25° x 19°,
- min. odległość ostrzenia: 0,1m,
- czułość termiczna: ≤ 0,08° przy 30°C (LT3), ≤ 0,06° przy 30°C (LT7),
- częstotliwość ramki: 50/60Hz,
- regulacja ostrości: ręczna,
- zoom: x2,
- zakres spektralny: 8 ÷ 14μm,
- wbudowana kamera CCD 1,4mln pikseli, typu COMS.

Wyświetlacz:
- typu LCD 3,5" TFT,
- 320 x 240 pikseli.

Pomiar:
- zakresy temperaturowe: -20°C ÷ 350°C (opcja 650°C) (LT3), -20°C ÷ 600°C (opcja 1200°C) (LT7),
- dokładność: ±2°C lub 2% odczytu (większa wartość),
- korekcja pomiaru: automatyczna/ręczna,
- tryb pomiaru:
   - do 4 przesuwanych punktów,
   - do 3 przesuwanych obszarów (temperatury: maksymalna, minimalna i średnia),
   - do 2 przesuwanych linii,
   - linia profilu,
   - izotermy,
   - różnice temperatur,
   - alarm (głosem i kolorem).
- sterowanie obrazem: 11 palet kolorów do wyboru,
- regulacja obrazu: automatyczna/ręczna wzmocnienia i jasności,
- ustawienia: data/czas, jednostka temperatury, język,
- korekcja emisyjności: regulowana od 0,1 ÷ 1,0,
- korekcja temperatury tła: automatyczna korekcja zgodnie z wprowadzonymi przez użytkownika danymi,
- korekcja transmisji atmosferycznej: automatyczna korekcja zgodnie z wprowadzonymi przez użytkownika: odległością do obiektu, wilgotnością i temperaturą.

Magazynowanie obrazów:
- karta pamięci 2G karta SG, max 16G,
- tryb zapisu: ręczny/automatyczny zapis pojedynczego pliku, zapisywanie obrazu IR oraz połączenia do obrazu widzialnego,
- format pliku:
    - termiczny: JPEG łącznie z oryginalnymi danymi pomiaru,
    - widzialny: JPEG,
- notatka głosowa poprzez wbudowany mikrofon do 60 sekund komentarza głosowego dla każdego obrazu termicznego.

Wskaźnik laserowy:
- Klasa 2, 1mW/635nm (czerwony), IEC 60 285.

Zasilanie:
- typ akumulatora: Li-Ion, ładowany,
- czas pracy z akumulatora 3 godziny ciągłej pracy,
- tryb ładowania: inteligentna ładowarka lub adapter 12V (opcja),
- oszczędność energii: automatyczny stan uśpienia lub wyłączenia,
- zewnętrzne zasilanie: 10V ÷ 15V DC.

Warunki środowiskowe:
- temperatura pracy: -15°C + 50°C,
- wilgotność: ≤ 90%, bez kondensacji,
- szczelność obudowy: IP54,
- odporność na upadki 2m.

Dane fizyczne:
- waga: 1kg,
- wymiary: 105 x 245 x 230mm.

Interfejsy:
- gniazdo pamięci: mikro SD,
- gniazdo zew. zasilania DC,
- wyjście wideo,
- USB obraz, transmisja danych.
