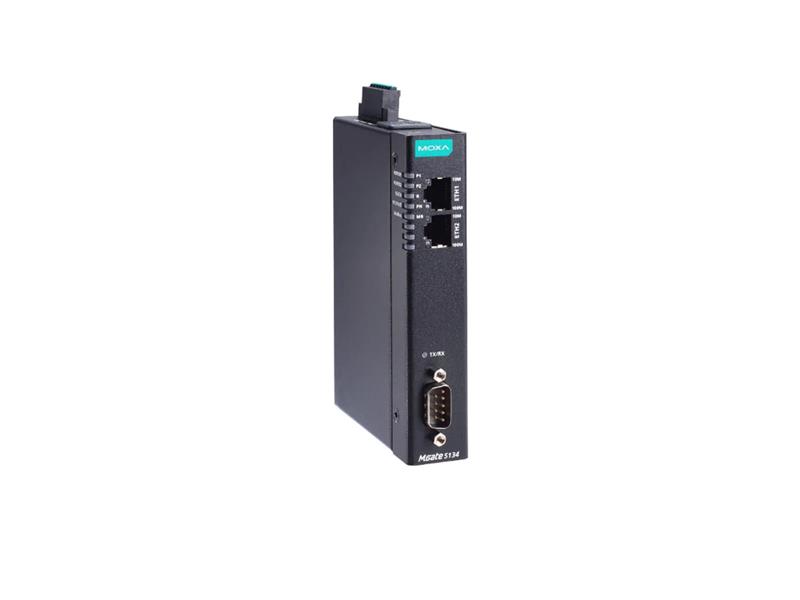

MGate 5134

Specyfikacja

• Konwersja protokołu z Modbus na PROFINET
• Praca urządzenia jako PROFINET IO
• Pracuje jako Modbus RTU/ASCII/TCP master (client)
• Dwa porty Ethernet, możliwość kaskadowego łączenia, obsługa dwóch podsieci
• Wbudowane narzędzia do monitorowanie ruchu/diagnostyki ułatwiające rozwiązywanie problemów
• Łatwa konfiguracja przez konsolę www
• Slot na kartę microSD, możliwość tworzenia kopii zapasowej/duplikacji konfiguracji
• Redundantne zasilanie DC, wyjście przekaźnikowe
• Izolacja galwaniczna portu szeregowego 2kV
• Dostępny model z możliwością pracy w zakresie temeratur -40 do 75°C
• Opracowany zgodnie z normą IEC 62443-4-2 z funkcją Secure Boot

Konwersja z protokołu Modbus na PROFINET
Protokół PROFINET ma swoje zastosowanie w sterownikach PLC oraz innych urządzeniach wykorzystywanych w przemyśle. Protokół komunikacyjny PROFINET pozwala na komunikację ze sterownikami lub modułami PROFINET I/O. Urządzenia wykorzystywane w terenie takie jak mierniki, falowniki oraz liczniki często nie posiadają wsparcia PROFINETU, a komunikują się po protokole Modbus. W takich przypadkach zastosowanie znajdują konwertery protokołów takie jak MGate 5134. Zastosowanie takiego konwertera w systemie komunikacji umożliwia konwersję protokołów oraz wymianę danych pomiędzy wieloma różnymi urządzeniami Dzięki zastosowaniu sieci Fast Ethernet (100 Mb/s) w standardzie PROFINET z zaimplementowaną transmisją full duplex istnieje możliwość jednocześnie nadawania oraz odbierania danych z bardzo małym opóźnieniem.

Plusy pracy jako urządzenie PROFINET IO
• Automatyczna konfiguracja wymienianych urządzeń na podstawie zestawionej topologii -
osoba uruchamiająca system nie będzie zmuszona przypisywać nazw oraz adresów poszczególnym urządzeniom. Jest to możliwe na przykład przy wykorzystaniu środowiska TIA Portal firmy Siemens

• Diagnostyka urządzeń bez wykorzystania dodatkowych aplikacji - interfejs Ethernet pozwala na wykorzystanie wbudowanego serwera WWW pozwalającego na diagnostykę oraz podgląd statusu urządzenia

• Możliwość odpytywania urządzenia peryferyjnych przez 2 stacje IO Controller jednocześnie.

• Profil PROFIenergy dający możliwość zarządzania zużyciem energii – wykorzystanie asynchronicznej transmisji danych w ramach protokołu, co pozwala na selektywne i zsynchronizowane wyłączanie i włączanie urządzeń oraz monitorowanie wykorzystania energii.

Bezpieczeństwo
Dostęp do konfiguracji i diagnostyki urządzenia przy pomocy protokołu HTTPS zapewnia bezpieczeństwo i chroni przed nieautoryzowanym dostępem.

Ergonomiczna i trwała budowa
Konwerter MGate 5134 został umieszczony w wytrzymałej metalowej obudowie której konstrukcja umożliwia montaż na szynie DIN ułatwiającej zastosowanie w automatyce przemysłowej.
