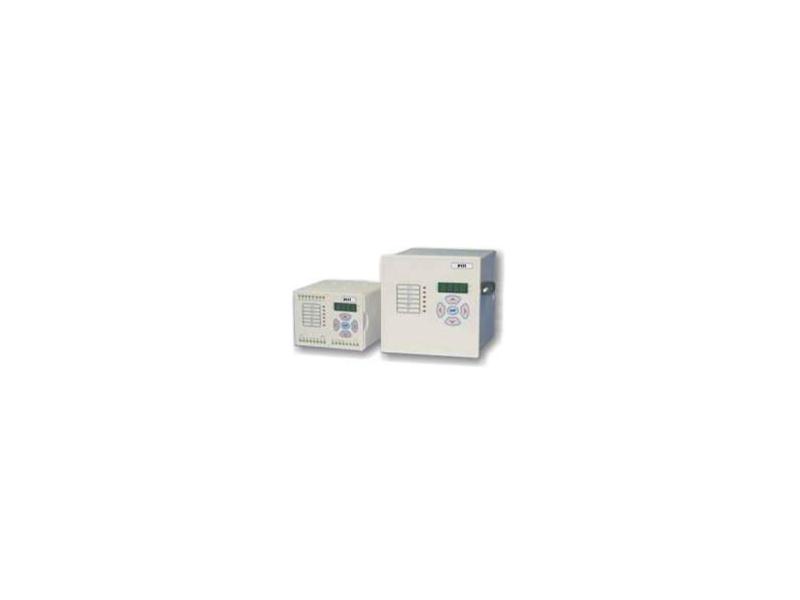

MiCOM P111 Uniwersalny Zespół Zabezpieczeń Nadprądowych z Funkcją Komunikacji

MiCOM P111Uniwersalny Zespół Zabezpieczeń Nadprądowych z Funkcją Komunikacji

Właściwości:
• Zabezpieczenia:
- przeciążeniowe tIp> (DT lub IDMT)
- nadprądowe tI> (DT lub IDMT)
- zwarciowe tI>> (DT)
- ziemnozwarciowe bezkierunkowe nadprądowe tIo> (DT lub IDMT)
- ziemnozwarciowe bezkierunkowe nadprądowe tIo>> (DT lub IDMT)
- ziemnozwarciowe kierunkowe tIfi> (kąt charakterystyczny: 0 - 90) (DT)
- ziemnozwarciowe konduktancyjne tGo> (bezkierunkowe lub kierunkowe)(DT)
- ziemnozwar. susceptancyjne tBo> (kierunkowe) (DT)
- ziemnozwarciowe admitancyjne tYo> (DT)
- zabezpieczenia zewnętrzne (pobudzane przez wejścia opto)
- temperaturowe (współpraca z PTC)
• Możliwość pracy w układzie 1, 2 lub 3 fazowym (brakuj¹ca faza nie jest podłączana)
• Dwie grupy nastaw - wybór aktywnej grupy z menu przez wejście dwustanowe lub system
• Rejestracja wartości prądów fazowych i prądu ziemnozwarciowego dla 3 ostatnich wyłączeń, (odczyt z wyświetlacza lub przez RS485)
• Komunikacja w protokole Modbus RTU
• Rejestr zdarzeń (do 250 ostatnich)
• Lokalne lub zdalne (RS485) sterowanie stycznikiem lub wyłącznikiem
• Do 4 programowalnych wejść dwustanowych
• Programowalne wejścia dwustanowe S1-S2, T1-T2, sterowane stykowo
• 2 programowalne wejścia dwustanowe V1-C oraz V2-C, sterowane napięciem
• Do 4 programowalnych przekaźników wykonawczych
• 3 programowalne przekaźniki wykonawcze P1, P2, P3, normalnie otwarte
• Programowalny przekaźnik wykonawczy P4, przełączny
• Pomiar wartości skutecznej prądów fazowych o częstotliwościach od 10 do 1000Hz; prądu ziemnozwarciowego od 40 do 70Hz
• Możliwość odczytu wartości prądów fazowych i ziemnozwarciowego
• Odporność na chwilowe zaniki napięcia zasilania
• Czterocyfrowy wyświetlacz LED
• 6 diod LED wskazujących zadziałanie i stany pobudzeń zabezpieczeń
• 5 przyciskowa klawiatura do wprowadzania nastaw i konfiguracji zabezpieczeń
• Dwie wersje obudowy: zatablicowa lub na szynę DIN 35mm
• Zabezpieczenie dostępu do zmiany nastaw (plombowanie oraz hasło).

Zdolnooeci łączeniowe przekaźników wykonawczych:
- załączanie lub trwale: 5A
- wyłączanie:
5A (220V AC, cos =0.4)
0.1A (220V DC, L/R=40ms)
Trwałość łączeniowa przekaźników wykonawczych:10 cykli
Trwałość mechaniczna przekaźników wykonawczych: 10 cykli

• Zasilanie
Napięcie pomocnicze Vx (opcje):
24 48V AC/DC
60 240V AC/DC
Tolerancja napięcia zasilania:
0,8 1,1Vx
Pobór mocy: 4,5VA
Czas podtrzymania po zaniku zasilania w zależności
od napięcia:
230V: AC - 2,2s, DC - 1,3s
110V: AC - 0,6s, DC - 0,3s
24V: AC - 0,03s, DC - 0,02s
• Komunikacja
Łącze RS485 półduplex (2 przewodowy: "TR+", "TR -")
Protokół: Modbus RTU
Prędkość transmisji: (1200-19200) bps
Opis protokołu znajduje się w odrębnej publikacji:
"Modbus Mapping P111”
