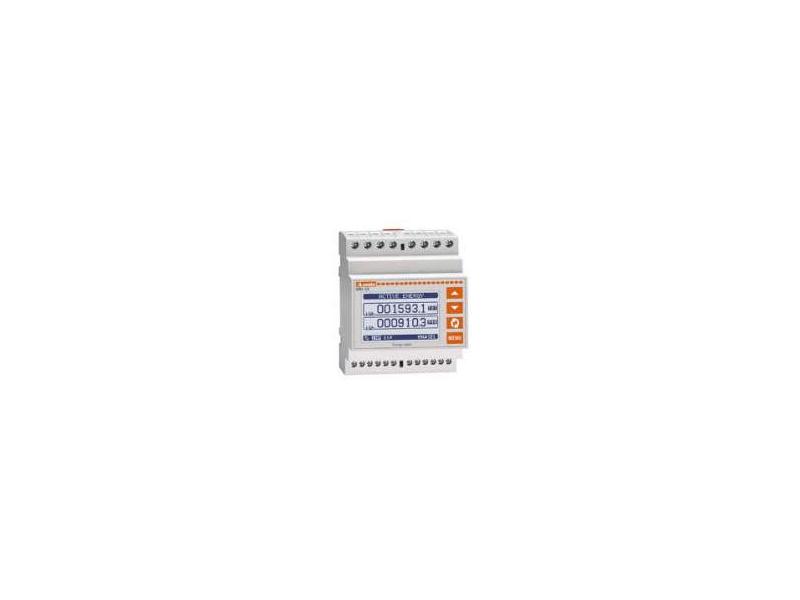

DMG200 miernik cyfrowy modułowy

Charakterystyka ogólna
Mierniki cyfrowe DMG 200…, DMG 210 i DMG300
dostępne są w obudowie modułowej (4 moduły)
i wyposażone zostały w podświetlany wyświetlacz
graficzny LCD zapewniający dokładny obraz wyświetlanych
parametrów elektrycznych. Poruszanie się po menu jest
łatwe i intuicyjne.
Bardzo dokładne pomiary wraz z kompaktową obudową
stanowią, iż mierniki te są idealnym rozwiązaniem
do wielu typów aplikacji.
Miernik DMG 210 wyposażony został w optycznie
izolowany port RS485.
Wersja DMG 300 posiada możliwość rozbudowy
o dodatkowe 3 moduły z serii EXM, poprzez optycznie
izolowane wejścia..

Główne pomiary to:
– Napięcie: wartości fazowe, międzyfazowe i systemu
– Prąd: wartości fazowe (przeliczony prąd w przewodzie
neutralnym)
– Moc: czynna, bierna, pozorna, wartości fazowe
i całkowite
– P.F.: współczynnik mocy na fazę i wartości całkowite
– Częstotliwość mierzonej wartości napięcia
– HIGH / LOW: odczyty wartości chwilowych
maksymalnych i minimalnych napięcia, prądu, mocy,
współczynnika mocy i częstotliwości.
– Funkcja uśredniania
– Wartości maksymalnego zapotrzebowania mocy
i prądu
– Asymetria napięcia i prądu
– Zniekształcenia harmoniczne (THD) napięcia i prądu
– Analiza harmonicznych napięcia i prądu do 31°
składowej (tylko DMG 300)
– Pomiar energii, częściowej i całkowitej: czynnej, biernej
i pozornej, z funkcją programowania taryfy (tylko DMG
300)
– Licznik godzin, częściowy i całkowity, programowalny
– Impulsowy licznik godzin do użytku ogólnego: np.
impulsowe zliczanie poboru wody, gazu itp.(tylko DMG
300 z modułem rozszerzeń).
Charakterystyka robocza
– zakres napięcia zasilania: 85-264VAC / 93.5-300VDC
– zakres pomiaru napięcia: 10-830VAC (międzyfazowe),
5-480VAC (fazowe)
– możliwość zastosowania w układach średniego
i wysokiego napięcia poprzez zastosowanie
przekładników napięciowych
– znamionowy prąd wejścia pomiarowego: 5A dla DMG
200 i DMG 210; 5A lub 1A dla DMG 300, przez
zewnętrzny przekładnik prądowy
– zakres pomiaru prądu: przez przekładnik do 10 000A
– zakres pomiaru częstotliwości: 45-65Hz
– pomiary skutecznych wartości rzeczywistych TRMS
napięcia i prądu
– dokładność pomiaru: DMG 200 i DMG 210:
• napięcie: ±0.5% (50-830VAC)
• prąd: ±0.5% (0.1-1.1 In)
• moc: ±1% pełnej skali
• częstotliwość: 0.05%
• energia czynna: klasa 1
– dokładność pomiaru: DMG 300 wg EN 50470-3 (MID
klasa B):
• napięcie: ±0.2% (50-830VAC)
• prąd: ±0.2% (0.1-1.1 In)
• moc: ±0.5% pełnej skali
• współczynnik mocy: ±0.5%
• częstotliwość: 0.05%
• energia czynna: klasa 0.5S (IEC/EN 62053-22)
• energia bierna: klasa 2 (IEC/EN 62053-23)
– zapis danych do pamięci nie trwałej
– protokoły komunikacyjne Modbus®-RTU i ASCII
(tylko DMG 210 i DMG 300)
– programowanie i zdalna kontrola przy użyciu
oprogramowania (tylko DMG 210 i DMG 300)
– tekst w 5 językach: włoski, angielski, francuski,
hiszpański i portugalski
– obudowa modułowa DIN 43880, 4 moduły
– stopień ochrony: IP40 od przodu; IP20 od tyłu.
