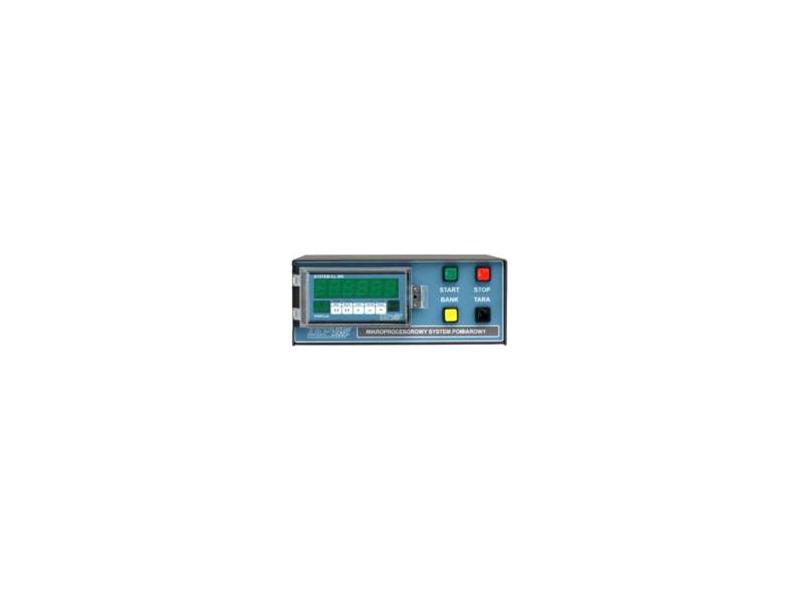

Miernik CL 361F1 do pomiaru amplitud i czasów trwania procesów szybkozmiennych kontrolowanych czujnikami tensometrycznymi
Miernik CL 361F1 do pomiaru amplitud i czasów trwania procesów szybkozmiennych kontrolowanych czujnikami tensometrycznymi
Producent:
ZEPWN
• pomiar sygnałów szybkozmiennych ciśnienia
• do czterech banków pamięci parametrów
• przyrząd w obudowie wolno stojącej lub tablicowy
• komunikacja z komputerem lub sterownikiem przez łącze RS 485 lub RS 232 (opcjonalnie przez
konwerter RS/USB) – protokół MODBUS RTU
• wyświetlacz z dużymi zielonymi diodami LED

Cyfrowy miernik CL361F1 jest przeznaczony do precyzyjnego pomiaru ciśnienia oraz pomiaru czasu spadku ciśnienia. Do miernika dołączany jest bezpośrednio czujnik ciśnienia z mostkiem tensometrycznym.

Miernik jest dostępny w dwóch wersjach: jedna w obudowie przenośnej z wbudowanym zasilaczem sieciowym i tylko jednym możliwym łączu RS z opcją wyboru RS232 lub RS485 (standardowo jest to RS232) a druga, w formie panelu do zabudowy tablicowej, z możliwymi dwoma łączami RS.
Zarówno w przypadku miernika tablicowego jak i miernika w obudowie wolno stojącej możliwy jest dodatkowo zakup konwertera RS do łącza typu USB.

Podstawowe parametry techniczne:
Liczba kanałów pomiarowych 1
Rozdzielczość przetwornika A/C min. 10000 działek + znak
Nieliniowość przetwornika A/C < 0,0015%
Zakresy pomiarowe przetwornika A/C ±20mV, ±40mV, ±80mV, ±160mV, ±320mV, ±640mV, ±1,28V
Nieliniowość układów wejściowych < 0,01%
Błąd temperaturowy pomiaru < 0,15% / 10K (w stosunku do pełnej skali)
Błąd długoterminowy pomiaru < 0,1% / 1000h (w stosunku do pełnej skali)
Częstotliwość próbkowania 2400Hz
Czas reakcji na skok sygnału 1,25ms
Funkcje dodatkowe tarowanie, korekcja nieliniowości czujnika
Tarowanie 0÷100% wartości nominalnej
Pomiar czasu od chwili podania na odpowiednie wejście miernika napięcia,
do spadku mierzonego ciśnienia o wartość określoną
w parametrach miernika
Zakres pomiaru czasu 0,0 ÷ 700,0ms
Rozdzielczość pomiaru czasu 0,1ms
Błąd pomiaru czasu < 0,8 ms
Wyświetlacz LED 6 cyfr + 2 cyfry – numer funkcji, 4 diody informacyjne, pole do podświetlenia jednostek
Minimalne wskazanie -199999
Maksymalne wskazanie 999999
Wysokość cyfr 13mm (wynik pomiaru), 8mm (numer funkcji)
Kolor cyfr zielony
Pamięć rejestracji
Rodzaj FRAM (nieulotna)
Liczba pamiętanych przebiegów 1
Liczba próbek w przebiegu maks. 1720
Częstotliwość rejestracji sygnału 2400Hz
Zakres wartości pamiętanych próbek -32767÷32767 działek wyniku
Zakres temperatur pracy 253 ÷ 323K
Wilgotność względna 20 ÷ 80%
Wymiary wersji wolno stojącej 195 × 85 × 240 mm (szer. × wys. × głęb.)
Wymiary wersji tablicowej 96 x 48 x 190 mm (szer. × wys. × głęb.)
Napięcie zasilające miernik 230VAC/50Hz, max. 0,1A (wersja wolno stojąca)
Napięcie zasilające miernik 10 ÷ 30 Vdc (wersja tablicowa)
