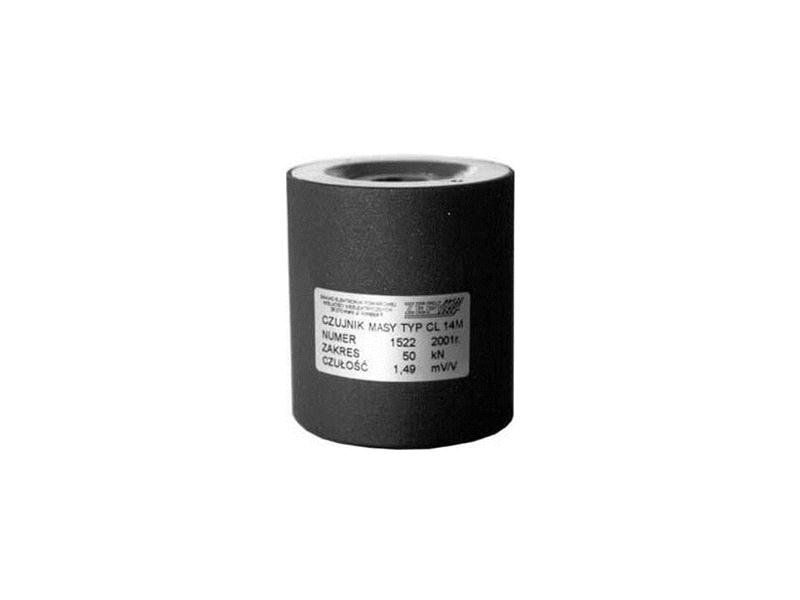

Tensometryczny czujnik masy CL 14M
Tensometryczny czujnik masy CL 14M
Producent:
ZEPWN

Tensometryczny czujnik masy CL 14M przeznaczony jest do konstrukcji systemów ważących z jednym lub wieloma przetwornikami. W połączeniu z elektroniczną aparaturą przetwarzającą produkowaną przez Zakład Elektroniki Pomiarowej Wielkości Nieelektrycznych umożliwia uzyskanie nieliniowości 0,5%.
Czujnik może być obciążany dwukierunkowo. Przetwarzanie mierzonego obciążenia realizowane jest za pomocą metalowego elementu sprężystego oklejonego tensometrami foliowymi, połączonymi w układ pełnego mostka. Mostek tensometryczny jest całkowicie zrównoważony i skompensowany termicznie. Elementy przetwarzające zamknięte są w szczelnej obudowie, zabezpieczonej przed korozją powłoką z lakieru proszkowego.
Dla stopnia ochrony elektrycznej IP40 do połączenia elektrycznego czujników stosowane są złącza. Dla stopnia ochrony elektrycznej IP68 czujniki produkowane są z dławnicą przewodu podłączeniowego.

Podstawowe parametry techniczne:
Zakres [kg ]: 5, 10, 20, 50, 100, 200, 500
[t]: 1, 2, 5, 10
Błąd sumaryczny [%]: 0,02
Sygnał niezrównoważenia [%]: ±2
Sygnał niezrównoważenia od zera po zdjęciu obciążenia nominalnego (30 min)%]:0,03
Pełzanie sygnału wyjściowego przy obciążeniu nominalnym (30 min) [%]: 0,04
Temperaturowy współczynnik sygnału niezrównoważenia [%/10 K]: 0,05
Temperaturowy współczynnik czułości [%/10 K]: 0,05
Napięcie zasilania nominalne [V]: 10
Czułość nominalna [mV/V]: 1 lub 2
Rezystancja wejściowa do 1 t [W]: 410 ±10; od 2 t [W]: 380 ± 5
Rezystancja wyjściowa [W]: 350 ± 5
Przeciążenie [%]: 150
Temperatura pracy [K]: 253 ÷ 353
Temperatura kompensacji [K] 273 ÷ 363
Nominalne odkształcenie [mm]: 0,5
Stopień ochrony: IP40, IP68
Rezystancja izolacji [G Ohm]:1
Materiał: stal, aluminium
Długość kabla: standardowo 0,5 m lub według życzenia
