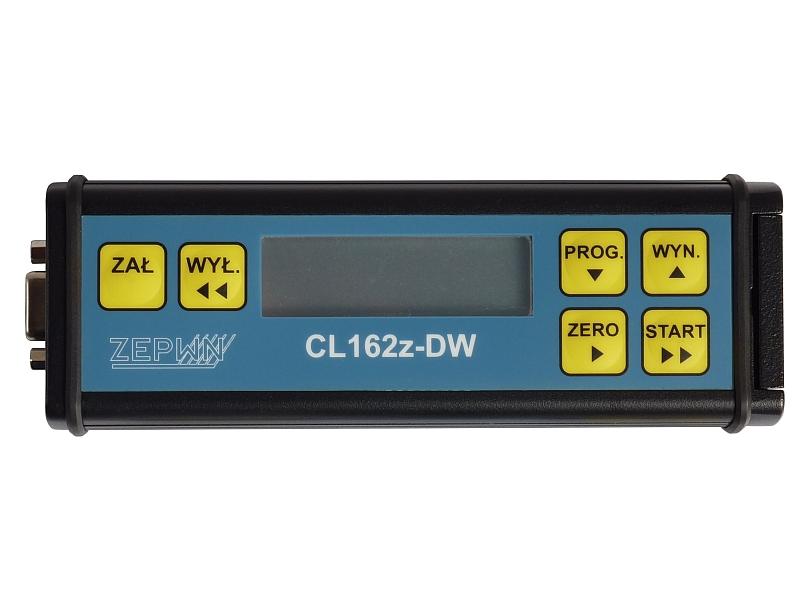

Miernik CL162z-DW - rejestrator pomiarów z czujników tensometrycznych

Jednokanałowa rejestracja pomiarów i korekcja nieliniowości czujnika

Miernik CL162z-DW - rejestrator pomiarów z czujników tensometrycznych
Producent:
ZEPWN

Miernik - rejestrator typu CL162z-DW przeznaczony jest do pomiaru i rejestracji sygnałów z czujników tensometrycznych. Czujniki tensometryczne dołączane są do miernika przez ekranowane gniazdo sygnałowe. Wyniki pomiarów uwidaczniane są na wyświetlaczu LCD. Miernik posiada funkcje: korekcji nieliniowości charakterystyki czujnika, tarowania, rejestracji przebiegu mierzonej wartości.

Pracą miernika steruje program, którego parametry mogą być modyfikowane przez Użytkownika. Parametry te są zapisywane w nieulotnej pamięci typu EEPROM – wyłączenie napięcia zasilania nie powoduje utraty tych danych. Miernik posiada 31 banków pamięci z parametrami, dzięki czemu może pamiętać parametry kalibracji i rejestracji dla 31 różnych czujników tensometrycznych.

Programowe procedury analizujące zmierzone wielkości pozwalają na poszukiwanie i prezentację wartości ekstremalnych (po zakończeniu rejestracji) oraz sygnalizację przekroczenia dwóch progów komparacji. Miernik wyposażony jest w szeregowe łącze komunikacyjne typu RS232 (lub RS485), pozwalające na przesyłanie zarejestrowanych przebiegów do systemów komputerowych komunikujących się w tym standardzie.



Dane techniczne



Zakres pomiarowy                                   zależny od dołączonego czujnika

Liczba banków parametrów czujników       31

Korekcja nieliniowości czujnika                 do 9 punktów

Jednostki wyświetlane                             dowolne (maksymalnie 3 znaki) – wpisywane podczas wprowadzania parametrów miernika

Rozdzielczość przetwornika A/C               10000 działek + znak

Maksymalny błąd pomiaru dla 20ºC          < 0,03% + błąd czujnika

Temperaturowy błąd pomiaru                    < 0,7%/10K + błąd czujnika

Czas pojedynczego pomiaru (próbki)         1÷9999ms

Pojemność pamięci rejestracji                  512kB

Liczba pamiętanych próbek                      maks. 257985

Liczba pamiętanych pomiarów                  maks. 99

Rozpoczęcie rejestracji pomiaru               natychmiastowe lub po przekroczeniu poziomu startu rejestracji

Czas aktualizacji wyświetlacza                 0,256s

Tarowanie                                               0÷100% wartości nominalnej

Wyświetlacz                                           podświetlany LCD, 2 linie po 16 znaków alfanumerycznych

Wysokość znaków                                  6,7 mm

Maksymalne wskazanie                           ±99999



Sygnalizacja akustyczna                         brzęczyk



Wyjścia komunikacyjne                           szeregowe RS232 (lub RS485)*

– parametry transmisji                             38400, 8 bitów danych, 2 bity stopu, bez kontroli parzystości



Liczba progów komparacji                        2 szt.

Sygnalizacja przekroczenia komparacji     podwójny sygnał dźwiękowy z brzęczyka



Zasilanie                                                 +6V (5 akumulatorów 1,2V)

Pobór prądu z akumulatora                       < 95mA w stanie aktywnym

                                                              < 0,02mA w stanie wyłączonym

Czas pracy między ładowaniami               ok. 7 godzin w stanie aktywnym

Sygnalizacja rozładowania akumulatora     pojedynczy sygnał dźwiękowy z brzęczyka co 1 sekundę

Czas ładowania akumulatorów                  14 ÷ 16 godzin

Zakres temperatur pracy                          273 ÷ 323K

Wilgotność względna                               20 ÷ 80%

Wymiary gabarytowe                               170 × 60 × 32mm



* parametry określane w zamówieniu
