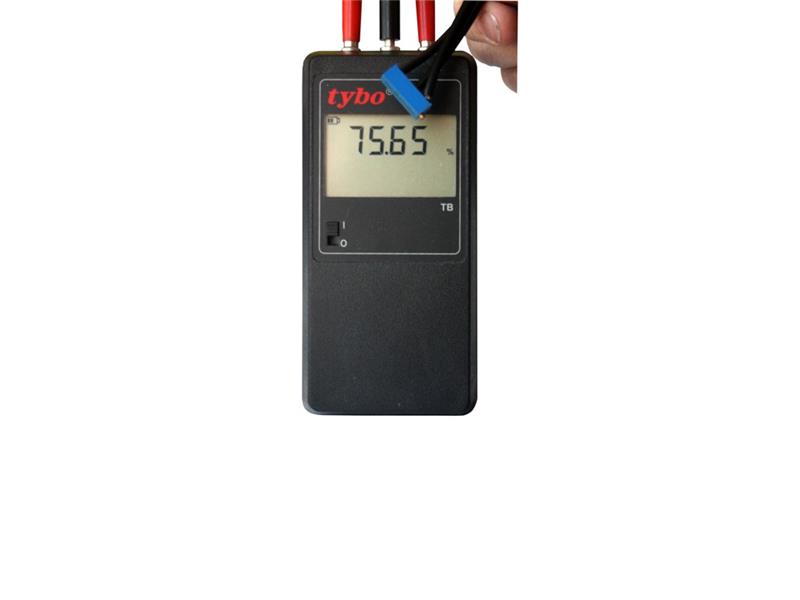

Miernik ilorazu rezystancji typ TB-D-05

PRZEZNACZENIE
• kontrolne pomiary nadajników potencjometrycznych
• dokładne pomiary przekładni napięciowych dzielników rezystancyjnych

ZALETY
• wysoka dokładność pomiaru
• krótki czas pomiaru
• wyraźny cyfrowy odczyt wartości mierzonej
• pomiar w mostku zrównoważonym prądu stałego
• bezpośrednie przetwarzanie ilorazu rezystancji na postać cyfrową
• porównanie mierzonego ilorazu rezystancji z wzorcowym ilorazem czasów
• duża stabilność wskazań – odporność na oddziaływanie zaburzeń (m.in. zmian temperatury i napięcia zasilającego)
• niezawodność
• prosta obsługa
• zasilanie z baterii wielokrotnego ładowania
• małe gabaryty i masa
• wygodne opakowanie

TYPOWE MIEJSCA ZASTOSOWAŃ
• kontrolne pomiary sprawdzające nadajniki potencjometryczne
• zastępuje analogowe mostki wykorzystywane do sprawdzania nadajników potencjometrycznych (np. PE-11 stosowane w lotnictwie)
• bezpośredni pomiar sygnału wyjściowego z przemysłowych nadajników potencjometrycznych
• pomiar przekładni napięciowej dzielników rezystancyjnych (potencjometrów)
• pomiar ilorazu rezystancji elementów indukcyjnych (cewek)

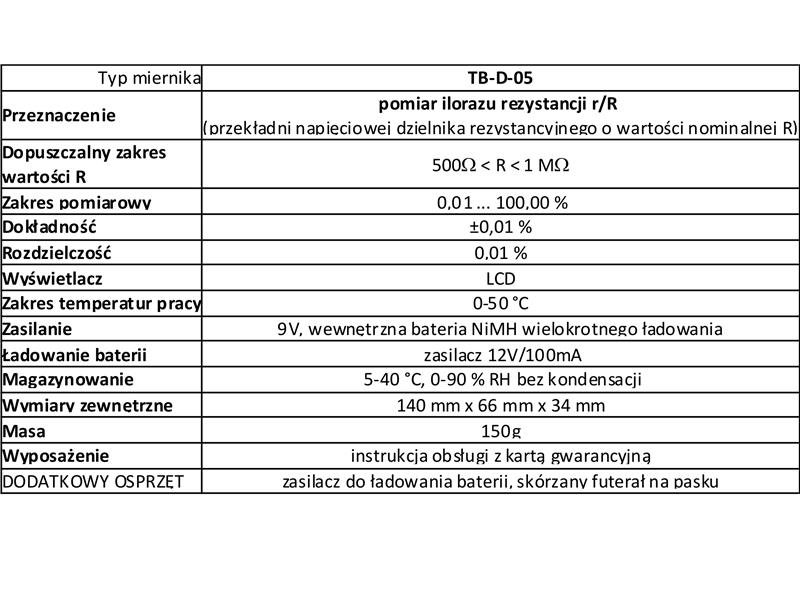

INFORMACJE OGÓLNE

Cyfrowy miernik ilorazu rezystancji TB-D-05 jest przezna­czony do dokładnych pomiarów przekładni napięciowych dzielników rezystancyjnych. Pomiar jest realizowany w analogowo-cyfrowym aktywnym mostku zrównoważonym™ i odbywa się podobnie jak w mostku zrównoważonym Wheatstone’a, który w analogowej technice pomiarowej stosowano do dokładnych pomiarów ilorazu rezystancji.

Pomiar ilorazu rezystancji w aktywnym mostku zrówno­ważonym™ polega na bezpośrednim porównaniu tego ilorazu z wzorcowym ilorazem czasów. Ta oryginalna właściwość aktywnego mostka zrównoważonego™ umożli­wia uzyskanie wyjątkowo wysokiej dokładności pomiaru, przewyższającej dokładność osiąganą w analogowych mostkach zrównoważonych

Wysoką dokładność pomiaru uzyskano:

• dzięki wykorzystaniu właściwości mostka zrówno­ważonego, który kompensuje nie tylko zakłócenia chwilowe, ale także zmiany długookresowe

• dzięki szczególnej właściwości aktywnego mostka zrównoważonego, w którym iloraz rezystancji porów­nywany jest z wzorcem w postaci ilorazu czasów Niezawodność (a także dokładność) znacznie zwiększono eliminując elementy stykowe.

Mierniki TB-D nie mają:

• przełączników stosowanych w mostkach analogo­wych – równoważenie mostka przebiega automatycz­nie przez dostrojenie rezystancji aktywnych i przełą­czanie kluczem elektronicznym jednego rezystora

• potencjometrów – adjustacja odbywa się cyfro­wo, przez konfigurację układu programowalnego.
