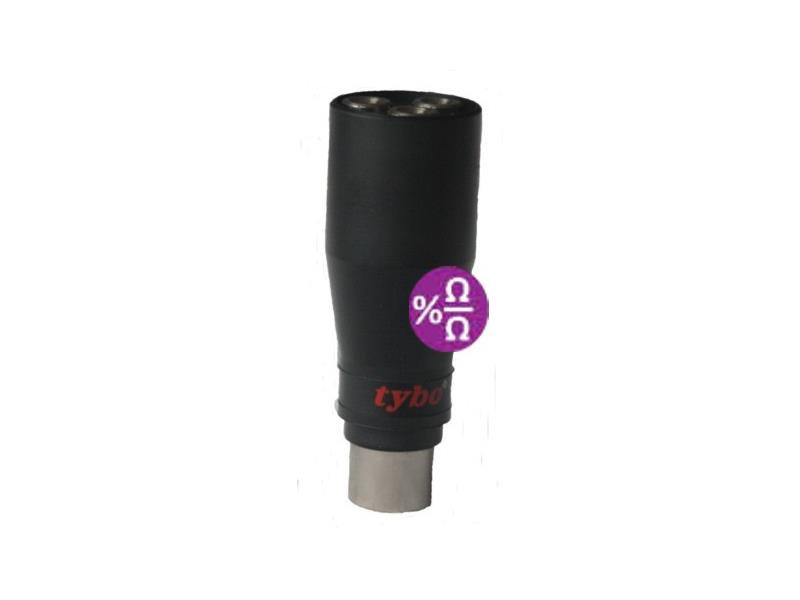

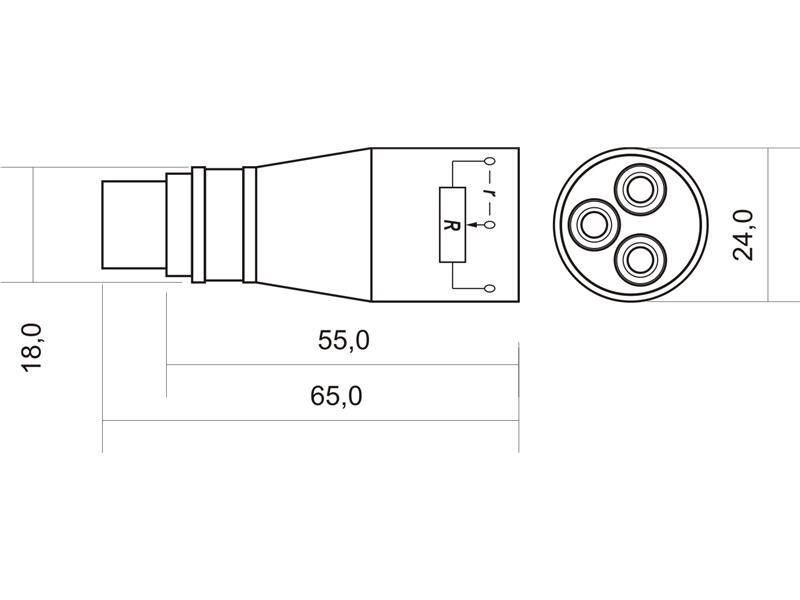

Mostek zrównoważony do pomiaru ilorazu rezystancji typ bb-D

Mostek zrównoważony prądu stałego do pomiaru ilorazu rezystancji typ bb-D jest przeznaczony do współpracy z miernikiem TYBO BB-01.

Zawiera wbudowany przetwornik pomiarowy, który precyzyjnie mierzy iloraz dwóch rezystancji i wynik w postaci cyfrowej przesyła do miernika.

PRZEZNACZENIE

• kontrolne pomiary nadajników potencjometrycznych
• dokładne pomiary przekładni napięciowych dzielników rezystancyjnych

ZALETY

• wysoka dokładność pomiaru
• krótki czas pomiaru
• pomiar w mostku zrównoważonym prądu stałego
• automatyczne równoważenie mostka
• bezpośrednie przetwarzanie ilorazu rezystancji na postać cyfrową
• porównanie mierzonego ilorazu rezystancji z wzorcowym ilorazem czasów
• nie wymaga czynności regulacyjnych
• duża stabilność wskazań – odporność na oddziaływanie zaburzeń
• niezależność pomiaru od zmian temperatury otoczenia oraz zmian napięcia zasilającego
• niezawodność
• prosta obsługa

TYPOWE MIEJSCA ZASTOSOWAŃ

• kontrolne pomiary sprawdzające nadajniki potencjometryczne
• zastępuje analogowe mostki wykorzystywane do sprawdzania nadajników potencjometrycznych (np. PE-11 stosowane w lotnictwie)
• bezpośredni pomiar sygnału wyjściowego z przemysłowych nadajników potencjometrycznych
• pomiar przekładni napięciowej dzielników rezystancyjnych (potencjometrów)
• pomiar ilorazu rezystancji elementów indukcyjnych (cewek)

INFORMACJE OGÓLNE

Mostek zrównoważony do pomiaru ilorazu rezystancji bb-D jest przeznaczony do dokładnych pomiarów przekładni napięciowych dzielników rezystancyjnych. Pomiar jest realizowany w analogowo-cyfrowym aktywnym mostku zrównoważonym™ i odbywa się podobnie jak w mostku zrównoważonym Wheatstone'a, który w analogowej technice pomiarowej stosowano do dokładnych pomiarów ilorazu rezystancji. Dzielniki rezystancyjne (np. nadajniki potencjometryczne) mierzone w mostku bb-D są podłączane trójprzewodowo. Pomiar ilorazu rezystancji w aktywnym mostku zrównoważonym™ polega na bezpośrednim porównaniu tego ilorazu z wzorcowym ilorazem czasów. Ta oryginalna właściwość aktywnego mostka zrównoważonego™ umożliwia uzyskanie wyjątkowo wysokiej dokładności pomiaru, przewyższającej dokładność osiąganą w analogowych mostkach zrównoważonych.

Aktywne mostki zrównoważone™ (oryginalna technologia tybo®) zachowują wszystkie właściwości metrologiczne analogowych mostków zrównoważonych. Wyróżniają się tym, że mogą być stosowane w cyfrowej technice pomiarowej – wynik pomiaru jest w postaci cyfrowej oraz równoważą się automatycznie w prosty sposób. Są to mostki analogowo-cyfrowe. Analogowe mostki zrównoważone (Wheatstone'a, Thompsona) nie nadają się do stosowania w metrologii cyfrowej. Ponadto mostki analogowo-cyfrowe mają wiele korzystnych właściwości metrologicznych nieosiągalnych w mostkach analogowych.

Mostki do pomiaru ilorazu rezystancji bb-D wyróżniają się dużą dokładnością pomiaru oraz niezawodnością. Wysoką dokładność pomiaru uzyskano:

• dzięki wykorzystaniu właściwości mostka zrównoważonego, który kompensuje nie tylko zakłócenia chwilowe, ale także zmiany długookresowe
• dzięki szczególnej właściwości aktywnego mostka zrównoważonego, w którym iloraz rezystancji jest porównywany z wzorcem w postaci ilorazu czasów.

Niezawodność (a także dokładność) znacznie zwiększono eliminując elementy stykowe.Mostk bb-D nie mają:

• przełączników stosowanych w mostkach analogowych – równoważenie mostka przebiega automatycznie przez dostrojenie rezystancji aktywnych i przełączanie kluczem elektronicznym jednego rezystora
• potencjometrów – adjustacja odbywa się cyfrowo, przez konfigurację układu programowalnego
