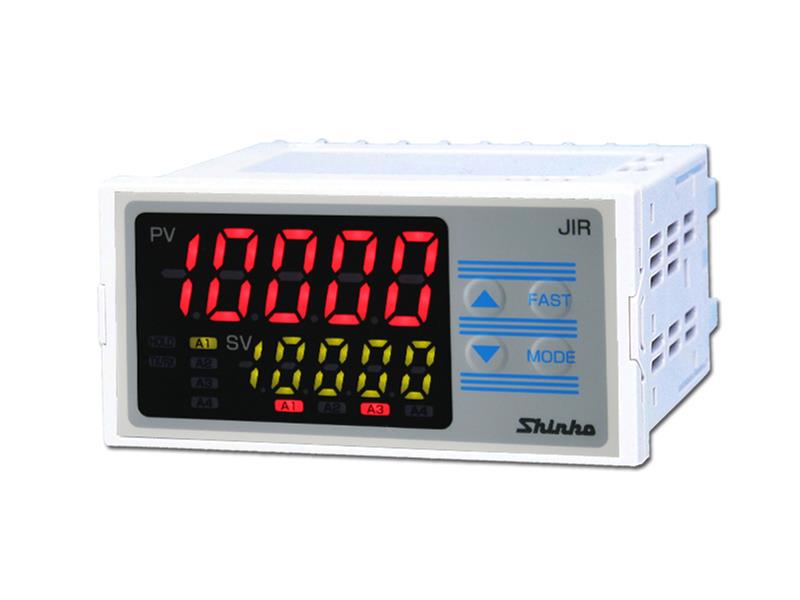

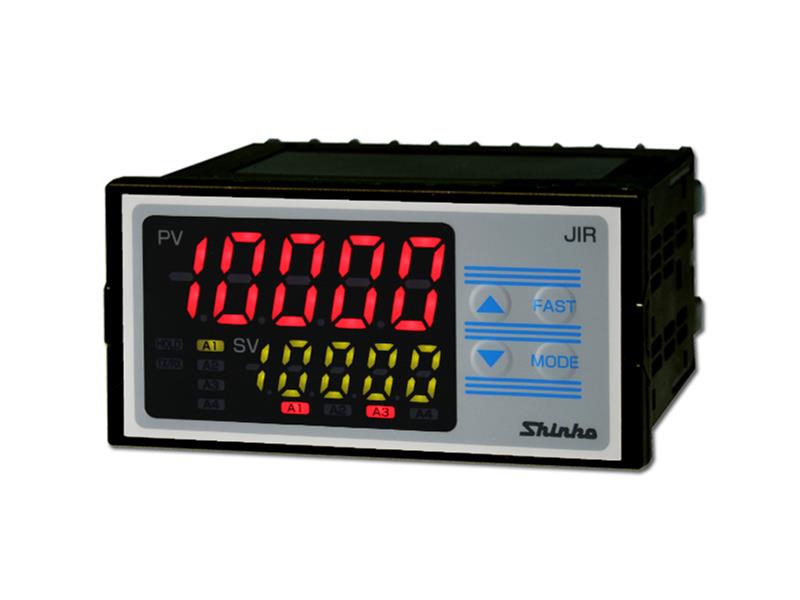

Mierniki temperatury i procesu z serii JIR-301-M

Mierniki tablicowe JIR-301-M

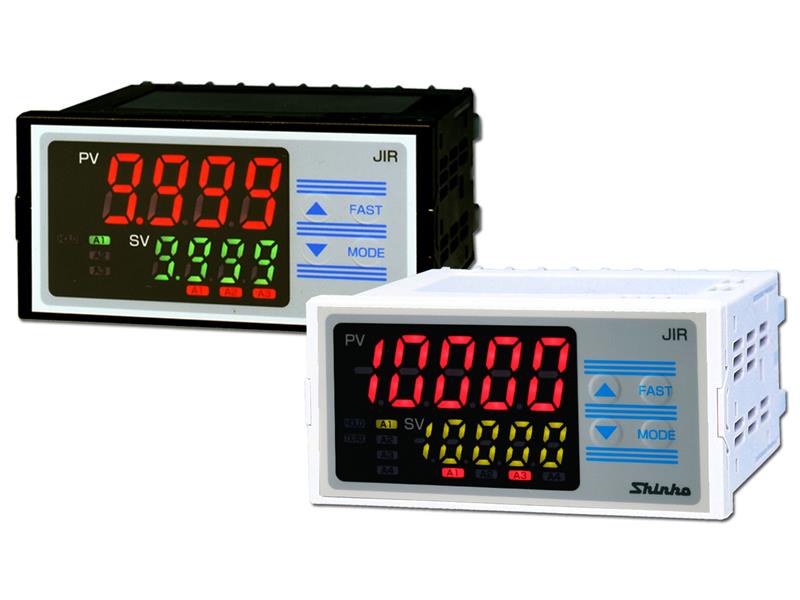

Wskaźniki i mierniki temperatury JIR-301-M - http://acse.pl
Producent:
Shinko Technos
Numer katalogowy:
JIR-301-M

Tablicowe wskaźniki i programowalne mierniki temperatury JIR-301-M to nowoczesne i uniwersalnie oraz w pełni cyfrowe urządzenia. Cyfrowe wskaźniki i mierniki temperatury z serii JIR-301-M przeznaczone są głównie do pomiaru i wyświetlania temperatury, wilgotności, ciśnienia, przepływu poziomu, pH, ORP, konduktancji (przewodności), itp. w różnorodnych procesach technologicznych. Nasze mikroprocesorowe mierniki tablicowe mogą mierzyć temperaturę przy współpracy z rezystancyjnymi czujnikami temperatury (RTD: Pt100) lub termoelektrycznymi czujnikami temperatury (termopary: J, K, N, T, S, R, B, itp.). Mierniki procesowe mogą również mierzyć i wyświetlać inne wielkości procesowe (np. wilgotność, ciśnienie, przepływ, ph, konduktancję) przy współpracy z odpowiednimi przetwornikami. Przetworniki pomiarowe mogą być wyposażone w standardowy sygnał analogowy prądowy lub napięciowy (0/4...20mA, 0...1, 0...5, 0...10V). Najnowsza wersja miernika procesu JIR-301-M została wyposażona w wejście pierwiastkujące, co umożliwia zastosowanie naszych mierników do pomiaru i wyświetlania przepływu chwilowego (jako lokalny miernik i wskaźnik przepływu). Tablicowe wskaźniki temperatury JIR-301-M posiadają bardzo dobre parametry metrologiczne i użytkowe, zapewniają wysoką stabilność parametrów w czasie oraz linearyzację charakterystyki dla większości stosowanych w praktyce czujników temperatury i termopar.

Standardowo elektroniczne mierniki temperatury JIR-301-M wyposażone są w 3 wyjścia przekaźnikowe (alarmowe A1, A2, A3) do sygnalizacji stanów alarmowych (np. sygnalizacji przekroczenia górnego lub dolnego progu) lub też prostej regulacji (włącz/wyłącz). Ponadto nasze mierniki JIR-301-M standardowo wyposażone są analogowe wyjście retransmisyjne 4...20mA. Wyjście retransmisyjne miernika umożliwia retransmisję wartości mierzonej do odległych urządzeń (np. rejestratorów lub systemów pomiarowych).

Opcjonalnie nasze elektroniczne mierniki temperatury i procesów z serii JIR-301-M mogą być wyposażone w interfejs komunikacji szeregowej RS485 (MODBUS RTU/ASCII) do konfiguracji i cyfrowej transmisji danych z miernika. Wielkości mierzone i wyświetlane (czyli np. temperatura, wilgotność, ciśnienie, przepływ, itp.) mogą być cyfrowo przesyłane do różnorodnych systemów pomiarowych w celu ich rejestracji i monitoringu. Ponadto mierniki temperatury JIR-301-M mogą być wyposażone opcjonalnie w wyjście napięciowe 24VDC do zasilania 2-przewodowych przetworników (np. temperatury, wilgotności, ciśnienia, itp.), dodatkowe wyjście alarmowe (A4) oraz dodatkowe wyjście retransmisyjne.

Podstawowe cechy wskaźników i mierników temperatury z serii JIR-301-M:

  • Wielozakresowe - uniwersalne wejście pomiarowe.

Tablicowe mierniki temperatury z serii JIR-301M współpracują zarówno z termoparami (termopary: K, J, R, S, B, E, T, N, PL-II, C), czujnikami Pt100, jak i sygnałami prądowymi (0/4...20mA) oraz napięciowymi (0...1/5/10V).

  • Charakterystyka liniowa i pierwiastkowa dla wejścia analogowego.

Mikroprocesorowe mierniki temperatury z serii JIR-301-M posiadają zarówno charakterystykę liniową jak i charakterystykę pierwiastkową dla wejścia pomiarowego. Funkcja pierwiastkowania sygnału analogowego pozwala na podłączenie do miernika różnego rodzaju przetworników przepływu np. przetwornika różnicy ciśnień, a wyświetlane wartości są wprost proporcjonalne do przepływu chwilowego. Mierniki cyfrowe mają również możliwość ustawienia progu odcięcia charakterystyki. Wartość progu odcięcia charakterystyki to wartość na wejściu pomiarowym (tzn. prądu wyjściowego przetwornika przepływu) poniżej której wartość chwilowa przepływu będzie wyświetlana jako brak przepływu. Funkcja ta zapobiega powstawaniu dużych błędów pomiarowych przy bardzo małych przepływach.

  • Funkcja korekcji charakterystyki wejścia pomiarowego.

Nasze mierniki temperatury standardowo wyposażone są w funkcję korekcji wejścia pomiarowego, która umożliwia korekcję błędu wartości mierzonej spowodowanego: miejscem montażu czujnika pomiarowego, dokładnością czujnika lub przetwornika pomiarowego, dokładnością przyrządu oraz całego toru pomiarowego.

  • Wyjścia alarmowo-sterujące (przekaźnikowe)

Mierniki temperatury i procesu z serii JIR-301-M wyposażone są w trzy niezależne wyjścia przekaźnikowe (A1, A2 i A3). Działanie alarmu i sposób działania wyjść (normalnie rozwarte/normalnie zwarte) są konfigurowane za pomocą klawiatury (domyślnie ustawienie to brak działania i wyjście normalnie rozwarte).

  • Wejście binarne (funkcja HOLD)

Wejście binarne miernika umożliwia zdalne zatrzymanie na wyświetlaczu wartości bieżącej, wartości maksymalnej, wartości minimalnej lub podtrzymanie alarmu. Funkcja wejścia binarnego jest konfigurowalna za pomocą klawiatury:

  • Wyjście retransmisyjne (4...20mA)

Tablicowe wskaźniki temperatury i procesu standardowo posiadają analogowe wyjście retransmisyjne 4...20mA, które przetwarza wartość mierzoną na standardowy sygnał analogowy.

  • Interfejs komunikacji szeregowej RS-485

Mierniki cyfrowe z serii JIR-301-M mogą zostać wyposażone w interfejs komunikacji szeregowej (opcja: C5). Dostępne są protokoły komunikacyjne Shinko i MODBUS (dla protokołu MODBUS można wybrać tryb RTU lub ASCII).

  • Stopień ochrony IP66

Nasze mierniki tablicowe standardowo posiadają podwyższony stopień ochrony panelu przedniego IP66 i mogą być stosowane w trudnych warunkach środowiska (narażone na dużą wilgotność i zapylenie).

Przykładowe wersje mierników temperatury JIR-301-M:

  • Miernik JIR-301-M: uniwersalny tablicowy miernik temperatury, wyposażony w 3 wyjścia alarmowe (A1, A2 i A3) oraz wyjście retransmisyjne 4...20mA.
  • Miernik JIR-301-M, C5: uniwersalny tablicowy miernik temperatury, wyposażony w 3 wyjścia alarmowe (A1, A2 i A3), wyjście retransmisyjne 4...20mA oraz interfejs komunikacyjny RS485 (ModBus RTU).

Zobacz nasze wskaźniki i merniki temperatury i procesu na naszej stronie www pod adresem http://acse.pl.
