- Producent:
- Ganter
- Numer katalogowy:
- GN 822.6, GN 822.7, GN 822.8

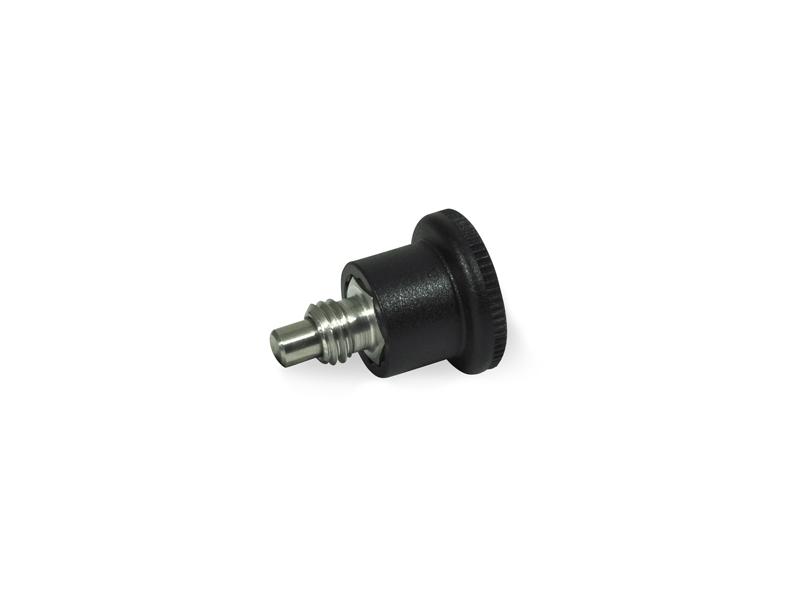

Nowe trzpienie serii GN 822.6 i GN 822.7 (wykonanie nierdzewne) są modyfikacją modelu GN 822. Wprowadzono tu podcięcie na końcu gwintu, ułatwiające montaż trzpienia w otworach nagwintowanych. Rozszerzony został też typoszereg standardowych wykonań. Poza gwintami drobnozwojnymi pojawiły się również modele z gwintami o standardowym skoku oraz dodatkowe wielkości.
Montaż trzpieni GN 822.6 i GN 822.7 polega na ręcznym wkręceniu trzpienia przy pomocy jego gałki. Pociągając za wkręcony trzpień odsłania się sześciokątny korpus, przez który możemy dokręcić trzpień używając standardowego klucza płaskiego.
Trzpienie ustalające serii GN 822.8 charakteryzują się natomiast innym sposobem montażu. Ich korpus posiada płytę montażową, przez którą możemy zamocować trzpień do płaskiej powierzchni, np. profil o przekroju kwadratowym. Płyta posiada specjalny kołnierz, pozycjonujący ją w otworze na powierzchni montażowej elementu oraz dwa otwory pod śruby montażowe z łbem stożkowym.
Trzpień GN 822.8 świetnie się nadaje do współpracy z powierzchniami o cienkich ściankach. Usztywnienie konstrukcji na całej powierzchni płyty montażowej, zapewnia bardzo dobre przyleganie i pozwala na zabezpieczenie układu przed odkształceniami wynikającymi z operowania trzpieniem.
Dla wszystkich wymienionych grup trzpieni GN 822 dostępne jest również wykonanie z blokadą w pozycji odwiedzionej co 300 (typ C). Rozwiązanie takie daje w sumie sześć pozycji indeksowania trzpienia, co znacząco poprawia operowanie nim podczas szybkich regulacji (rys.2).
