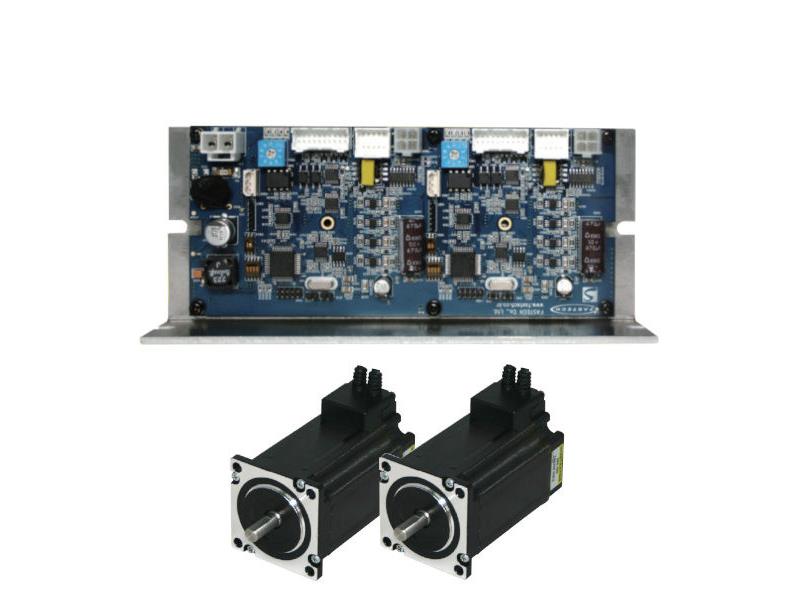

Napęd serwo krokowy Fastech S-SERVO 2X dwie osie
Napęd serwo krokowy Fastech S-SERVO 2X dwie osie
Producent:
Fastech

Precyzja bez utraty synchronizacji. Praca w dwóch osiach.
Redukcja ciepła przez inteligentny algorytm sterowania prądem silnika w zależności od obciążenia.



Seria S-SERVO II to seria napędów serwo krokowych pracujących w zamkniętej pętli sprzężenia zwrotnego. Udało się w nich wyeliminować problemy występujące zwykle podczas eksploatacji silników krokowych: gubienie kroków (utrata synchronizacji) oraz sprawdzanie osiągnięcia pozycji zadanej. Napędy S-SERVO II dostępne w zestawach z hamulcami oraz precyzyjnymi przekładniami jedno- i dwustopniowymi.

Cechy napędów z rodziny Ezi-SERVO

Specyfikacja techniczna:
Algorytm sterowania Zamknięta pętla sprzężenia zwrotnego (32 bitowy procesor ARM)


Napięcie zasilania 24VDC ±10%


Pobór prądu Maks. 1A (nie licząc silnika)


Temperatura robocza Od 0 do 50°C


Temperatura składowania Od -20°C do +70°C


Wilgotność robocza 35% - 85% RH (bez kondensacji)


Wilgotność składowania 10% - 90% RH (bez kondensacji)


Odporność na wibracje 0,5G


Prędkość obrotowa Od 0 do 3000 obr/min *1


Rozdzielczość (wybierana mikroprzełącznikiem) 500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000


Częstotliwość impulsów sterujących Maks. 500 kHz (wypełnienie 50%)


Funkcje zabezpieczające Przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury;


błędy: przeciązenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, dynamiczny błąd śledzenia pozycji, pamięci ROM


Wskaźnik LED Zasilanie, rodzaj alarmu, "w pozycji", praca


Prąd na postoju 20% ~ 100% (ustawiany za pomocą oprogramowania narzędziowego)


Metoda sterowania 1-pulsowa / 2-pulsowa (wybór za pomocą mikroprzełącznika)


Kierunek wirowania Zgodnie/przeciwnie z ruchem wskazówek zegara (wybór za pomocą mikroprzełącznika)


Zadawanie prędkości (pozycji) Częstotliwościowo (impulsowo)


Sygnały wejściowe Impulsy zadające, Aktywacja napędu, Kasowanie alarmu (optoizolowane)


Sygnały wyjściowe "W pozycji", Alarm (optoizolowane)


*1 - Maksymalna prędkość obrotowa zależy od rozdzielczości. Maksymalna prędkość 3000 obr./min. dotyczy rozdzielczości 10000 kroków/obr. Powyżej rozdzielczości 10000 kroków/obr., maksymalna prędkość jest mniejsza i wynika ze wzoru: Maks. prędkość obrotowa = ( 500 kHz / Rozdzielczość ) x 60
