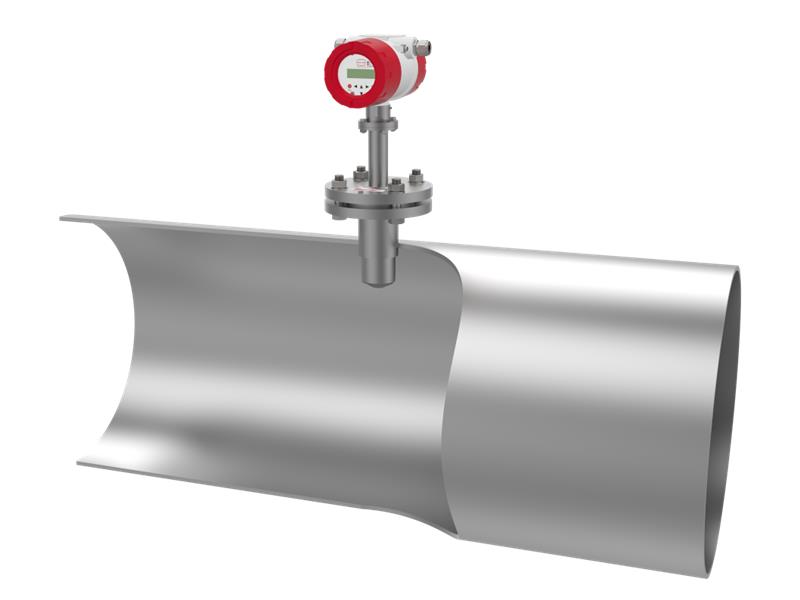

Przepływomierz elektromagnetyczny PIT/UMF-2

Przepływomierz elektromagnetyczny PIT / UMF-2 przeznaczony jest do pomiaru prędkości i objętościowego przepływu cieczy przewodzących elektrycznie w rurociągach o dużych średnicach. Dzięki konstrukcji zanurzeniowej czujnik montowany jest w istniejącym rurociągu za pomocą tulei spawanej, co pozwala na pomiar bez konieczności wymiany całego odcinka rury.

Urządzenie działa w oparciu o zasadę indukcji elektromagnetycznej Faradaya – przepływające medium przewodzące w polu magnetycznym generuje napięcie proporcjonalne do prędkości przepływu. Na podstawie zmierzonej prędkości oraz średnicy rurociągu obliczany jest przepływ objętościowy. Metoda ta zapewnia pomiar niezależny od ciśnienia, temperatury, gęstości oraz lepkości medium.

Przepływomierze PIT / UMF-2 charakteryzują się bardzo małym spadkiem ciśnienia, brakiem elementów ruchomych oraz wysoką odpornością na zużycie. Opcjonalne urządzenie wysuwne umożliwia montaż i demontaż czujnika pod ciśnieniem, bez przerywania procesu technologicznego.

Urządzenie może być stosowane do pomiaru przepływu wody, ścieków, zawiesin, szlamów oraz innych cieczy przewodzących, również w trudnych warunkach przemysłowych. Dostępna jest szeroka gama materiałów elektrod i wykładzin, co pozwala na optymalne dopasowanie do medium procesowego.

Główne zalety przepływomierza PIT / UMF-2:

• konstrukcja zanurzeniowa (INSERT) do dużych średnic rurociągów
• bardzo małe straty ciśnienia
• brak części ruchomych - bezobsługowa praca
• możliwość montażu i demontażu pod ciśnieniem (opcja)
• pomiar niezależny od właściwości medium (temperatura, ciśnienie, lepkość)
• wysoka odporność mechaniczna i chemiczna
• możliwość pracy w strefach zagrożonych wybuchem (ATEX)

Dane techniczne:

• metoda pomiaru: elektromagnetyczna
• zakres prędkości przepływu: 1...10 m/s (0,5...5 m/s dla wersji ze stali kwasoodpornej)
• średnice rurociągów: DN150...DN2000
• przyłącze: tuleja spawana
• materiały części mokrych: stal nierdzewna 1.4571 / 1.4404
• wykładzina: PTFE lub PFA (do DN600)
• maksymalne ciśnienie: 16 bar (40 bar dla wersji PTFE/PFA)
• temperatura medium: –40...+150 °C
• dokładność: ±1,5 % wartości mierzonej ±0,5 % pełnego zakresu
• Przetwornik:
  - wyjścia analogowe i impulsowe
  - wyjścia przekaźnikowe
  - wyświetlacz cyfrowy
  - komunikacja HART®, Profibus® PA
  - dopuszczenia: ATEX, NEPSI
