Przepływomierz elektromagnetyczny PITe/UMF-2 (typu INSERT)

Przepływomierz elektromagnetyczny typu INSERT PITe / UMF-2  przeznaczony jest do ciągłego pomiaru przepływu objętościowego cieczy przewodzących prąd elektryczny w rurociągach o dużych średnicach. Konstrukcja typu insert umożliwia montaż czujnika bez konieczności stosowania pełnej wstawki rurowej, co znacząco redukuje koszty inwestycyjne i straty ciśnienia.

Zasada działania oparta jest na prawie indukcji elektromagnetycznej Faradaya – ciecz przepływająca przez pole magnetyczne generuje napięcie proporcjonalne do prędkości przepływu, które następnie przetwarzane jest przez przetwornik UMF-2 na sygnał wyjściowy. Pomiar jest niezależny od ciśnienia, temperatury, lepkości i gęstości medium, pod warunkiem zachowania minimalnej przewodności.

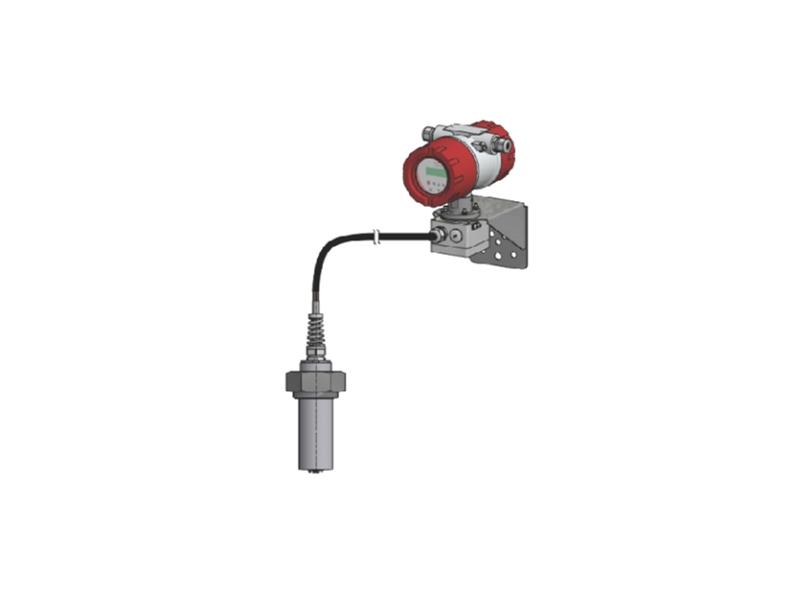

Czujnik PITe montowany jest w wspawanej mufie i współpracuje z oddzielnym przetwornikiem UMF-2, co pozwala na wygodną instalację oraz eksploatację w trudnych warunkach przemysłowych. Solidna konstrukcja ze stali nierdzewnej oraz elektrody z Hastelloy® zapewniają wysoką odporność chemiczną i długą żywotność urządzenia.

Przepływomierz charakteryzuje się bardzo małym spadkiem ciśnienia, brakiem elementów ruchomych oraz praktycznie bezobsługową pracą. Dzięki temu idealnie sprawdza się w aplikacjach wodno-ściekowych, procesowych oraz przemysłowych.

Główne zalety przepływomierza PITe / UMF-2:

• konstrukcja typu INSERT - montaż bez pełnej wstawki rurowej
• brak części ruchomych - bezobsługowa praca
• znikomy spadek ciśnienia
• wysoka odporność chemiczna i mechaniczna
• niezależność pomiaru od temperatury, ciśnienia i lepkości medium
• przetwornik z wyświetlaczem LCD i komunikacją HART®
• możliwość montażu w rurociągach o dużych średnicach

Dane techniczne - czujnik PITe:

• Zakres średnic rurociągu: DN80 ... DN400 (3" ... 16")
• Zakres prędkości przepływu: 1 ... 10 m/s
• Minimalna przewodność medium: ≥ 20 µS/cm
• Dokładność:
  ±1,5% wartości mierzonej (Q ≥ 30% zakresu)
  ±1,5% ±2,5% pełnego zakresu (Q ≤ 30%)
• Powtarzalność: ±0,75%
• Temperatura medium: –20 ... +100°C
• Ciśnienie robocze: PN16
• Materiał czujnika: stal nierdzewna 1.4404 / PTFE
• Materiał elektrod: Hastelloy®
• Stopień ochrony: IP65 lub IP68 (zależnie od wersji)
• Przetwornik UMF-2:
• Wyjścia: 4...20 mA (HART®), wyjście impulsowe, wyjście statusowe
• Zasilanie: 115/230 VAC lub 24 VDC
• Wyświetlacz: LCD, 2-liniowy, podświetlany
• Funkcje diagnostyczne: detekcja pustej rury, kontrola prądu cewek

Przepływomierze elektromagnetyczne PITe / UMF-2 stanowią ekonomiczne i niezawodne rozwiązanie do pomiaru przepływu w dużych rurociągach, wszędzie tam, gdzie wymagany jest trwały, dokładny i bezobsługowy pomiar cieczy przewodzących.
