Przepływomierz i sygnalizator wirowy (Vortex) DVZ

Przepływomierz i sygnalizator wirowy (Vortex) DVZ
Do pomiaru i monitorowania przepływu cieczy o niskiej lepkości

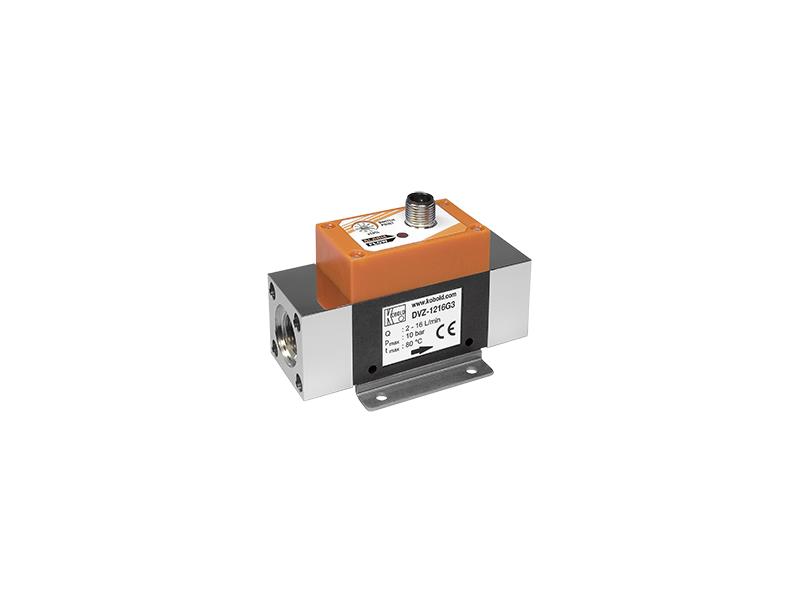

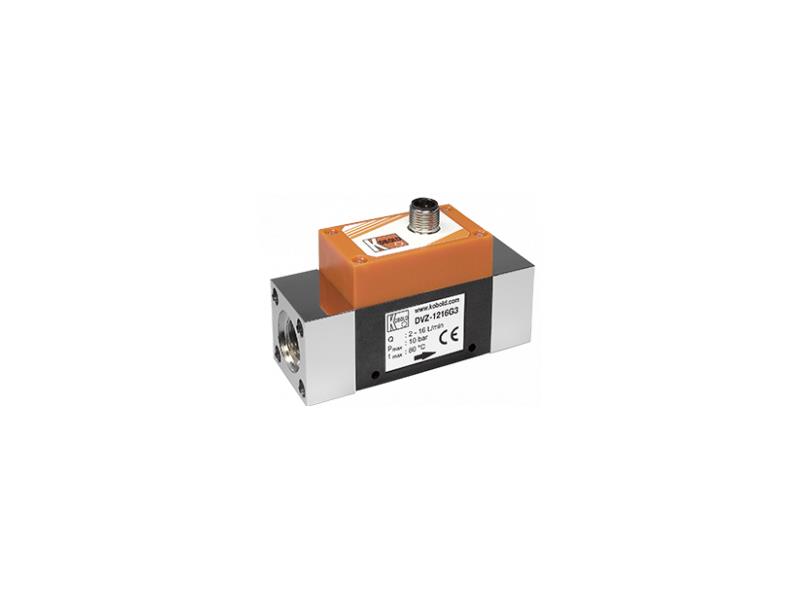

Przepływomierz DVZ firmy KOBOLD jest kompaktowym przepływomierzem wirowym (vortex) przeznaczonym do pomiaru oraz nadzoru małych i średnich przepływów cieczy o lepkości zbliżonej do wody. Urządzenie pracuje w oparciu o zasadę generacji wirów Kármána, powstających za elementem spiętrzającym umieszczonym w kanale przepływu. Częstotliwość powstających wirów jest proporcjonalna do prędkości przepływu medium, co pozwala na dokładne i stabilne wyznaczenie natężenia przepływu w szerokim zakresie pracy.

Dzięki brakowi elementów ruchomych przepływomierz DVZ charakteryzuje się bardzo niskimi wymaganiami serwisowymi, wysoką odpornością na zużycie oraz długą żywotnością. Konstrukcja przyrządu zapewnia dobrą liniowość pomiaru oraz powtarzalność, co czyni go niezawodnym rozwiązaniem do ciągłego monitorowania procesów technologicznych.

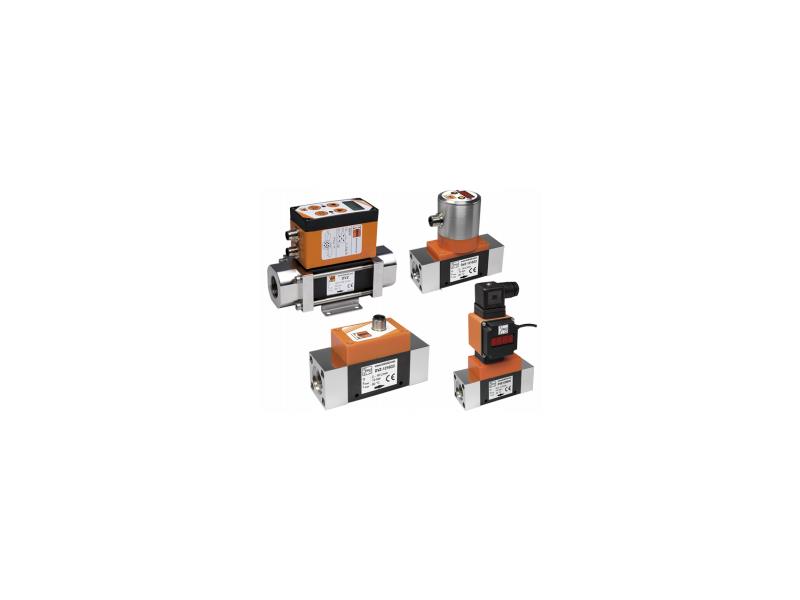

Przepływomierz DVZ może być wyposażony w różne wersje elektroniki, oferujące wyjścia progowe, częstotliwościowe lub analogowe. Dostępne są również wykonania z elektroniką kompaktową, licznikiem objętości oraz funkcją dozowania, co umożliwia zastosowanie przyrządu zarówno jako czujnika pomiarowego, jak i elementu sterowania procesem. Czytelny wskaźnik LED sygnalizuje stan pracy oraz przekroczenie zakresu pomiarowego.

Główne zalety przepływomierza DVZ:

• sprawdzona metoda pomiaru wirowego (vortex)
• brak części ruchomych – wysoka trwałość i niskie koszty eksploatacji
• kompaktowa i solidna konstrukcja
• szeroki wybór przyłączy procesowych
• możliwość pomiaru, sygnalizacji, zliczania i dozowania
• różne wersje wyjść sygnałowych
• łatwa integracja z systemami automatyki

Dane techniczne:

• metoda pomiarowa: vortex
• zakres pomiarowy: 0,5–4 ... 10–100 l/min (woda)
• dokładność: ±2,5% pełnej skali
• powtarzalność: ±1%
• maksymalne ciśnienie robocze: 10 bar (wersja standardowa)
• temperatura medium: 0...+80°C
• przyłącza procesowe:
  - G ¼ ... G 1
  - ¼" ... 1" NPT
• przyłącza: mosiądz lub stal nierdzewna
• obudowa czujnika: PPS wzmocniony włóknem szklanym
• sygnały wyjściowe (zależnie od wersji):
  - wyjście progowe
  - wyjście częstotliwościowe
  - wyjście analogowe 0(4)...20 mA
  - elektronika kompaktowa z wyświetlaczem LED
  - licznik i dozownik
• stopień ochrony: IP65

Przepływomierze DVZ znajdują zastosowanie m.in. w instalacjach chłodzenia, układach smarowania, obiegach wody procesowej, przemyśle chemicznym oraz wszędzie tam, gdzie wymagany jest niezawodny pomiar i nadzór przepływu cieczy o niskiej lepkości.
