Rotametr dla małych przepływów KSV

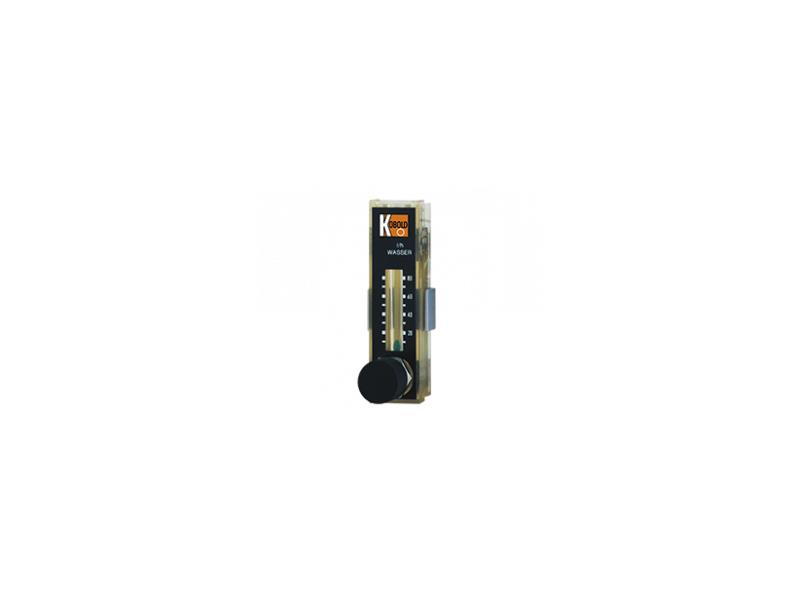

Rotametr KSV firmy KOBOLD przeznaczony jest do pomiaru i wizualnej kontroli bardzo małych przepływów cieczy oraz powietrza. Urządzenie działa w oparciu o zasadę pływaka zawieszonego, gdzie przepływ medium odbywa się od dołu do góry, a wartość przepływu odczytywana jest na podstawie położenia górnej krawędzi pływaka.

Kompaktowa i lekka konstrukcja sprawia, że KSV jest rozwiązaniem ekonomicznym i łatwym w montażu, szczególnie w aplikacjach laboratoryjnych, analitycznych oraz w układach dozujących. Przepływomierz przeznaczony jest do montażu panelowego, a dzięki obudowie z polisulfonu charakteryzuje się dobrą odpornością chemiczną oraz możliwością pracy w podwyższonej temperaturze.

Opcjonalnie rotametr może być wyposażony w zawór igłowy, umożliwiający precyzyjną regulację przepływu bez konieczności stosowania dodatkowych elementów regulacyjnych w instalacji. Urządzenie nie wymaga zasilania elektrycznego i zapewnia stabilne, powtarzalne wskazania.

Rotametr KSV znajduje zastosowanie m.in. w systemach analitycznych, aparaturze pomiarowej, układach dozowania oraz w instalacjach pomocniczych, gdzie wymagany jest pomiar bardzo niskich strumieni przepływu.

Główne zalety rotametru KSV:

• pomiar bardzo małych przepływów cieczy i powietrza
• prosta i niezawodna zasada działania (pływak)
• kompaktowa, lekka konstrukcja
• brak potrzeby zasilania elektrycznego
• możliwość regulacji przepływu zaworem igłowym (opcja)
• dobra odporność chemiczna
• łatwy montaż panelowy

Dane techniczne:

• Zakres pomiarowy - woda: 0,25–1,5 ... 10–80 l/h
• Zakres pomiarowy - powietrze: 20–80 Nl/h ... 0,5–2,4 Nm³/h
• Dokładność: ±6 % pełnej skali
• Ciśnienie maksymalne: 6 bar
• Temperatura pracy: do +120 °C (polisulfon)
• Przyłącze procesowe: ⅛" NPT (wewnętrzne)
• Materiały wykonania:
• polisulfon / mosiądz niklowany
• polisulfon / stal nierdzewna
• Pozycja montażu: pionowa
• Kierunek przepływu: od dołu do góry

Opcje:

• zawór igłowy do regulacji przepływu
• przyłącza wężowe (proste lub kątowe)
• złączki zaciskowe do przewodów z tworzyw sztucznych
