Przepływomierz -/sygnalizator łopatkowy DPT

Przepływomierz łopatkowy serii DPT firmy KOBOLD przeznaczony jest do pomiaru i monitorowania przepływu cieczy, głównie wody, w instalacjach przemysłowych. Urządzenie łączy funkcję pomiaru przepływu z możliwością sygnalizacji wartości granicznych, co czyni je uniwersalnym rozwiązaniem do kontroli procesów technologicznych.

DPT działa w oparciu o zasadę łopatki skrętnej (torsyjnej). Element pomiarowy w postaci płytki (łopatki) umieszczony jest w strumieniu medium i ulega wychyleniu pod wpływem przepływu. Wychylenie to przenoszone jest bezkontaktowo – za pomocą magnesu – na czujnik Halla, który przetwarza je na sygnał elektryczny. Zastosowanie sprężyny skrętnej jako elementu elastycznego zapewnia niemal bezzużyciową pracę i wysoką trwałość urządzenia.

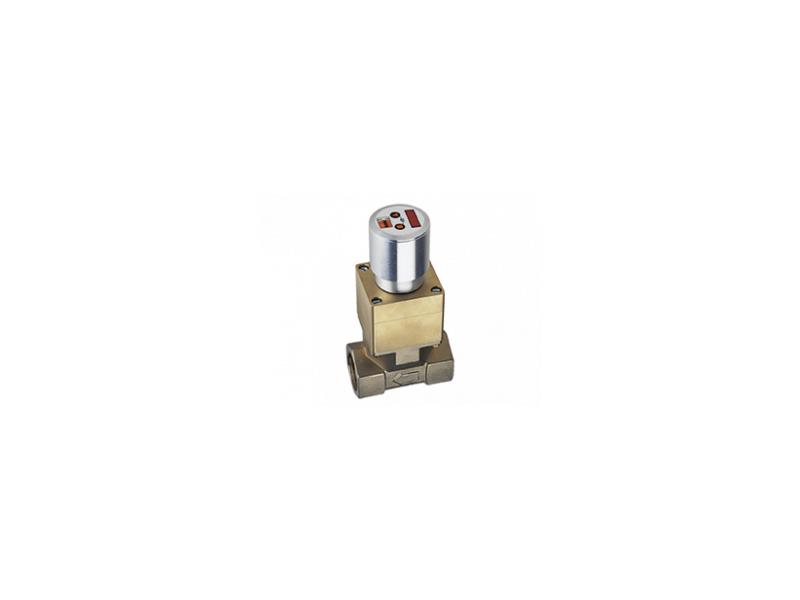

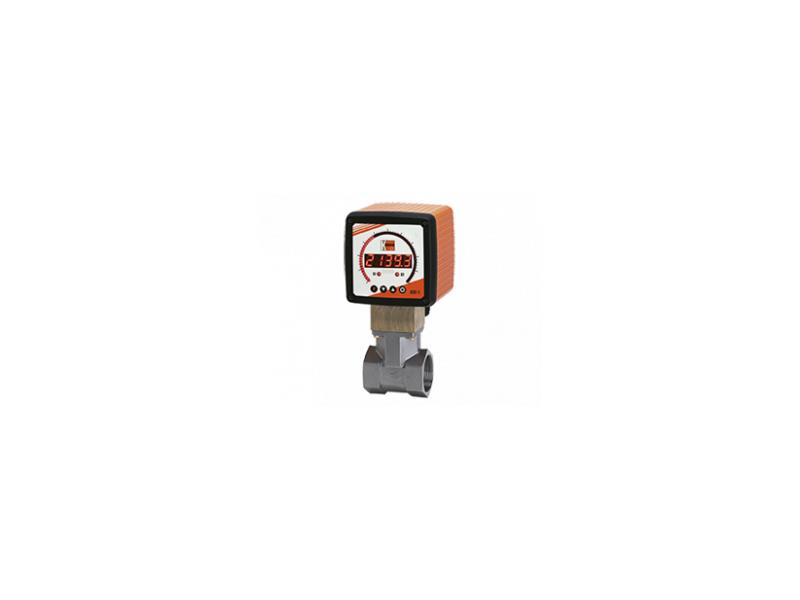

Przepływomierz DPT dostępny jest w wersjach z kompaktową elektroniką lub z rozbudowanym wskaźnikiem ADI, umożliwiającym jednoczesne wskazanie wartości przepływu, sygnalizację progów oraz transmisję sygnałów analogowych. Urządzenie może pełnić funkcję wskaźnika, przetwornika oraz sygnalizatora przepływu w jednym przyrządzie.

Solidna konstrukcja oraz możliwość wykonania z mosiądzu lub stali nierdzewnej pozwalają na stosowanie przepływomierza DPT w szerokim zakresie aplikacji przemysłowych, m.in. w maszynach i urządzeniach procesowych, instalacjach chłodzenia, przemyśle chemicznym, spożywczym oraz w systemach uzdatniania wody.

Główne zalety przepływomierza DPT:

• pomiar i sygnalizacja przepływu cieczy w jednym urządzeniu
• niemal bezzużyciowa praca dzięki sprężynie skrętnej
• bezkontaktowe przenoszenie sygnału (magnes + czujnik Halla)
• wysoka odporność mechaniczna
• możliwość wyboru wersji z kompaktową lub rozbudowaną elektroniką
• dostępne wyjścia analogowe i sygnalizacyjne
• szeroki zakres średnic i zakresów pomiarowych

Dane techniczne:

• Zakres pomiarowy: 5-30 l/min ... 850-1900 l/min wody
• Połączenie: G ⅜ ... G 3, ⅜ ... 3" NPT
• Materiał: mosiądz, stal nierdzewna
• Ciśnienie maks.: PN 40
• Temperatura maks.: 80 °C
• Dokładność: ± 3 % pełnej skali
