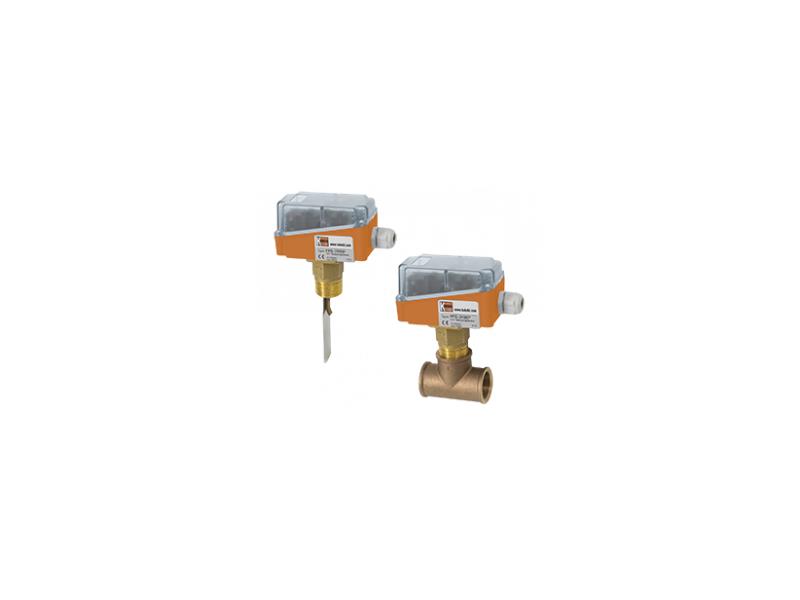

Łopatkowy sygnalizator przepływu z mieszkiem FPS

Sygnalizatory przepływu serii FPS firmy KOBOLD przeznaczone są do monitorowania przepływu cieczy w instalacjach przemysłowych, takich jak układy chłodzenia, smarowania, obiegi wody technologicznej oraz do ochrony pomp przed suchobiegiem. Urządzenia te działają w oparciu o sprawdzoną zasadę łopatki połączonej z mieszkiem, co zapewnia wysoką niezawodność i długą żywotność.

Przepływające medium oddziałuje na łopatkę zanurzoną w strumieniu cieczy. Ruch łopatki przenoszony jest poprzez mieszek, który hermetycznie oddziela część procesową od części elektrycznej. W wyniku tego ruchu następuje przełączenie mikrostyku, realizujące funkcję sygnalizacji minimalnego lub maksymalnego przepływu. Punkt przełączania może być swobodnie nastawiany, a sygnalizator może być dopasowany do różnych średnic rurociągów dzięki wymiennym łopatkom.

Sygnalizatory FPS mogą być montowane w dowolnej pozycji, co znacznie ułatwia instalację w istniejących rurociągach. Dostępne są wykonania z mosiądzu oraz stali nierdzewnej, co pozwala na zastosowanie urządzeń w szerokim zakresie aplikacji oraz przy różnych wymaganiach ciśnieniowych.

Dzięki prostej konstrukcji mechanicznej, braku potrzeby zasilania elektroniki pomiarowej oraz odporności na trudne warunki pracy, sygnalizatory FPS stanowią ekonomiczne i niezawodne rozwiązanie do kontroli przepływu cieczy.

Główne zalety sygnalizatorów przepływu FPS:

• niezawodna zasada działania: łopatka + mieszek
• hermetyczne oddzielenie części elektrycznej od medium
• możliwość regulacji punktu przełączania
• montaż w dowolnej pozycji
• wymienne łopatki dopasowane do średnicy rurociągu
• brak konieczności zasilania układów elektronicznych
• solidna konstrukcja do zastosowań przemysłowych

Dane techniczne - seria FPS:

• Medium: ciecze
• Funkcja: sygnalizacja przepływu (min./max.)
• Zakresy sygnalizacji - woda:
  - wyłączenie: 0,2–1 m³/h ... 73–166 m³/h
  - załączenie: 0,6–1,1 m³/h ... 85–173 m³/h
• (zależnie od średnicy rurociągu)
• Przyłącze procesowe:
  - G 1 zewnętrzne (dla DN 25 ... DN 200)
  - G ½, G ¾
  - R 1, 1" NPT (> DN 25)
• Materiały wykonania:
  - mosiądz
  - stal nierdzewna
• Maksymalne ciśnienie robocze:
• mosiądz: 11 bar
• stal nierdzewna: 30 bar
• Maksymalna temperatura medium: 120 °C
• Strata ciśnienia: ok. 0,01 ... 0,03 bar
• Element przełączający:
  - mikrostyk SPDT
  - napięcie przełączania: 24...250 VAC
• prąd przełączania:
  - 15 A (obciążenie rezystancyjne)
  - 8 A (obciążenie indukcyjne)
• Stopień ochrony: IP65

Typowe zastosowania:

• monitoring obiegów chłodzenia
• kontrola przepływu w układach smarowania
• ochrona pomp przed suchobiegiem
• zapobieganie zbyt niskiemu przepływowi w instalacjach wodnych
