Przepływomierz termiczny masowy Sage do powietrza, gazów i spalin

Przepływomierz do gazów

Przepływomierz termiczny masowy Sage do powietrza, gazów i spalin
Producent:
Sage

Seria uniwersalnych termicznych przepływomierzy masowych do powietrza i gazów firmy Sage Metering Inc. reprezentują urządzenia wielofunkcyjne, które od momentu wprowadzenia na rynek cieszą się ogromnym powodzeniem w sektorze automatyki przemysłowej.
Szeroka gama wykonań umożliwia za ich pomocą realizację najbardziej wymagających układów pomiarowo-kontrolnych.
Bardzo rygorystyczne procedury produkcyjne producenta gwarantują ich niezawodność i trwałość w każdych warunkach.
Ich niepowtarzalny nowoczesny wygląd stawia je również w ścisłej czołówce światowej urządzeń o podobnym przeznaczeniu.

Spośród wielu cech które skłaniają do stosowania przepływomierzy termicznych firmy Sage należy zaliczyć:
- bezpośredni pomiar objętości skompensowanej i masy gazu (brak potrzeby stosowania osobnych przetworników temperatury i ciśnienia)
- wysoka czułość pomiaru prędkości od 0,05 m/s lub objętości od 0,01 Nm3/h
- pomiar powietrza, gazów i spalin zanieczyszczonych
- wysoka dokładność : +/-1% wskazań +0,5% pełnego zakresu
- powtarzalność : 0,2%
- zakresowość : 100:1 standard (1000:1 wielokanałowa) pozwala na pomiar wielkości ekstremalnych w twoim procesie za pomocą jednego urządzenia
- zakres temperatur gazu : -40°C … +399°C
- zakres ciśnień gazu : do 69 bar
- szybkość odpowiedzi : 1 sekunda
- pomijalnie niskie straty ciśnień na przepływomierzu (nie utrudnia przepływu i nie marnuje energii)
- trwałość i wysoki stopień ochronności (IP65/IP67)
- brak części ruchomych – eliminuje kosztowne wymiany łożysk i chroni przed pogorszeniem dokładności
- nieczułość na zanieczyszczenia – zapewnia nieprzerwanie poprawność działania
- wbudowana prostownica strumienia powyżej ¾” eliminująca potrzebę stosowania odcinków prostych

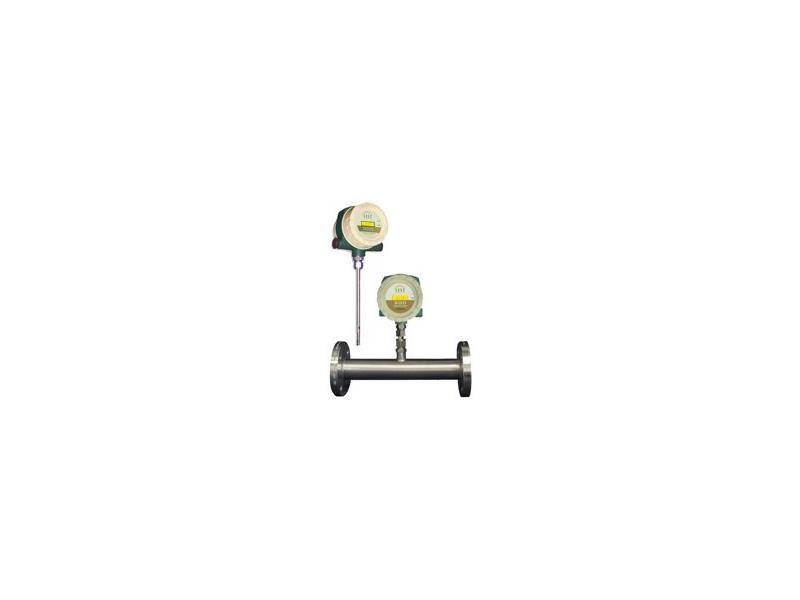

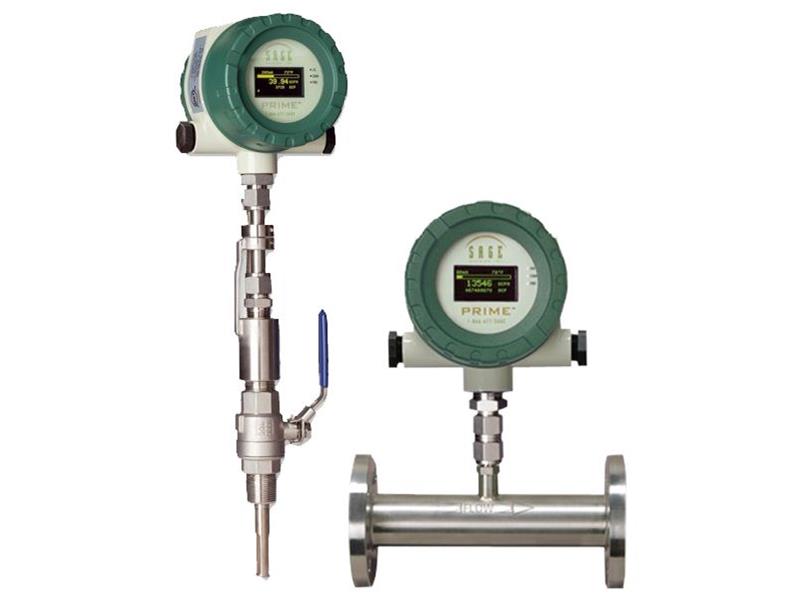

- modele montowane osiowo (in line) dla rurociągów od 3/8" do 4"

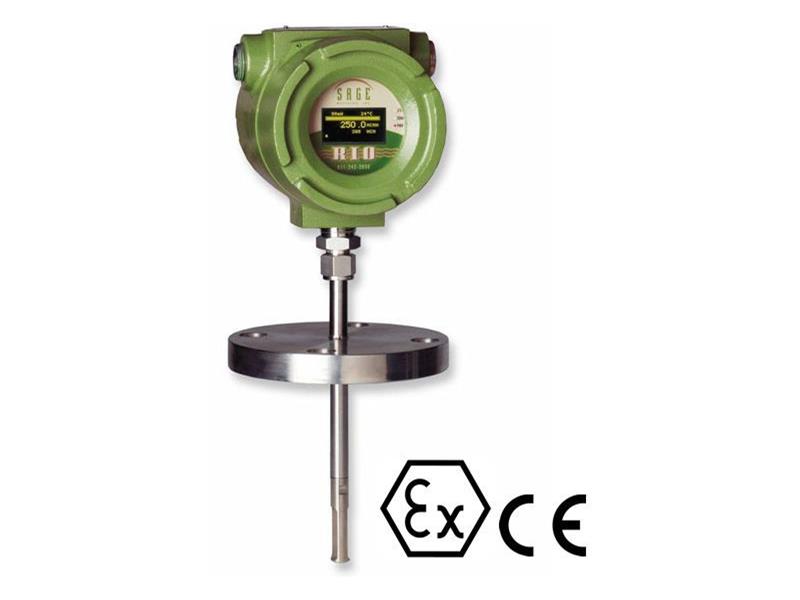

- modele montowane wpustowo (insert) dla rurociągów od 1,5" do 48”
- wszystkie elementy sensora ze stali nierdzewnej
- szeroki zakres zastosowania (kilkadziesiąt odmian)
- bardzo atrakcyjna cena w stosunku do możliwości urządzenia

Przepływomierze termiczne masowe firmy Sage są przeznaczone do dokładnego pomiaru natężenia przepływu i zużycia takich gazów jak powietrze, tlen, gaz ziemny, azot, biogaz, wodór, argon, dwutlenek węgla i innych gazów ich mieszanin. Mają możliwość programowania w miejscu pomiaru i posiadają przejrzyste i łatwe do obsługi menu. Unikalną mikroprocesorową technologię zapewniają w pełni odporne na uszkodzenie mikroprocesory które przekazują informacje z wykorzystaniem cyfrowego protokołu. Zapewnia to wolny od błędów sygnał przepływu, który jest przekazywany jako sygnał cyfrowy o dużej rozdzielczości w obrębie podsystemów przepływomierza, czyniąc go praktycznie niewrażliwym na zewnętrzne zakłócenia.
Innowacyjnie zaprojektowane przepływomierze Sage cechuje proste w obsłudze menu, duży czytelny wyświetlacz i prosta w obsłudze klawiatura pozwalająca na dopasowanie funkcji pomiarowych do konkretnych potrzeb użytkownika. Masz do dyspozycji uniwersalny wyświetlacz z czteroklawiszową klawiaturą lub laptop do zmany konfiguracji lub przeprowadzenia podstawowej diagnostyki za pomocą oprogramowania VIP. W każdym czasie możesz dokonać zmiany takich parametrów jak: max. przepływ, cyfrowy filtr sygnału przepływu, zmienić punkt dziesiętny, ustawić punkt odcięcia, sprawdzić poprawność działania lub przeprogramować przepływomierz typu „insertion” dla różnych średnic rurociągu. Dodatkowo możesz zamówić przepływomierz dla czterech różnych kalibracji gazowych i w prosty sposób wybierać odpowiedni kanał od A do D ( np. gaz ziemny kanał A: 0 – 430 Nm3/h, propan kanał B: 0 – 50 Nm3/h, powietrze kanał C: 0 – 5 kg/min, azot kanał D: 0 – 2500 kg/h). Możesz również zamówić przepływomierz do jednego gazu ( np. sprężone powietrze) ale dla różnych do czterech średnic rurociągów i różnych zakresów pomiarowych.

Zastosowanie :
- pomiar przepływu sprężonego powietrza w instalacjach technologicznych
- pomiar przepływu powietrza w kanałach wentylacyjnych
- pomiar przepływu spalin i zapylonego powietrza
- pomiary w instalacjach nadmuchowych kotłów
- pomiary w instalacjach biogazu
- pomiar przepływu gazów technicznych i spawalniczych (azot, argon, tlen, hel, wodór, CO2 i jego mieszanki, chlor)
- instalacje natleniania powietrzem ścieków i komory fermentacyjne
- pomiary w instalacja gazowych przemysłu spożywczego (CO2)
- monitorowanie sprężonego powietrza w instalacjach zakładowych
- przemysłowe systemy ogrzewania, wentylacji i klimatyzacji (HVAC)

Realizowane funkcje :
- pomiar i wskazania przepływu chwilowego objętościowego skompensowanego lub masy
- licznik/sumator objętości skompensowanej lub masy
- pomiar i wskazania temperatury medium
- ciągły monitoring przepływu min. i max. i rejestracja tych wielkości z opatrzeniem ich datą i godziną zdarzenia
- obserwacja przepływu średniego z ostatniej godziny

Dostępne modele pod względem wykonania i sposobu zabudowy :
SIG – montaż osiowy (in line) lub wpustowy (insertion), wyświetlacz LCD podświetlany, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie kompaktowe IP65
SRG – montaż osiowy (in line) lub wpustowy (insertion), wyświetlacz LCD podświetlany, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie rozłączne IP65
SIE – montaż osiowy (in line) lub wpustowy (insertion), wyświetlacz LCD podświetlany, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie kompaktowe IP67 Exd
SRE – montaż osiowy (in line) lub wpustowy (insertion), wyświetlacz LCD podświetlany, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie rozłączne IP67 Exd
SIL – montaż osiowy (in line) lub wpustowy (insertion), bez wyświetlacza LCD, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie kompaktowe IP65
SRL – montaż osiowy (in line) lub wpustowy (insertion), bez wyświetlacza LCD, dwa wyj.analogowe dla przepływu skompensowanego i temperatury gazu, wykonanie rozłączne IP65

Dane techniczne :
Wyświetlacz
Alfanumeryczny LCD o wysokim kontraście, podświetlany
dwie linie po 16 znaków o wysokości 8mm, indeksy jednostek, funkcji i statusu

Wyświetlane jednostki :
Natężenie przepływu : NCMM, NCMH, KG/S, KG/M, KG/H, KG/D
Licznik : NCM, KG
Prędkość : NMPM, NMPS, NMPH,
Temperatura : °C , °F

Dokładność :
- dokładność : +/-1% wskazań +0,5% pełnego zakresu
- powtarzalność : 0,2%
- minimalna prędkość 0,05 m/s (modele wpustowe)
- minimalny strumień objętości 0,01 Nm3/h (modele osiowe)
- zakresowość : 100:1 standard (1000:1 wielokanałowa)
- kalibracja : wg. procedur National Institute of Standards Traceable (NIST)
- zakres temperatur gazu : -40°C … +399°C
- zakres ciśnień gazu : do 69 bar
- szybkość odpowiedzi : 1 sekunda

Mierzone medium
- powietrza czyste i zanieczyszczone
- spaliny i gazy spalinowe czyste i zanieczyszczonych
- gazy technicznych i spawalniczych (azot, argon, tlen, hel, wodór, CO2 i jego mieszanki, chlor, propan, gaz ziemny, etylen, metan, mieszanki gazowe)

Wyjścia sygnałowe
Wyjście 1 : 4-20 mA przypisane przepływowi (strumień objętości skompensowanej)
Wyjście 2 : 0-5 V DC lub 4-20 mA przypisane temperaturze (aktualna temperatura gazu)
Wyjście 3 : przekaźnikowe (opcja)

Komunikacja cyfrowa : RS232 (serwis i diagnostyka)

Obudowa
Typ IP65/NEMA 4 : tworzywo sztuczne ABS
Typ IP67/NEMA 4X Exd : stop aluminium
Montaż : kompaktowy (na sensorze) lub rozłączny (naścienny)
Temperatura otoczenia : -18°C to +65°C

Materiał sensora
Stal nierdzewna 316 lub Hasteloy

Zasilanie
- 24 V DC/max 350mA
- 230V AC

Zabezpieczenie danych
Nieulotna pamięć typu EEPROM przechowująca wszystkie dane.
