Liczniki ZC17 z MID do paliw, benzyn, oleju napędowego i opałowego, biopaliw.

Licznik ZC17 do pomiarów rozliczeniowych z certyfikatem oceny zgodności MID.

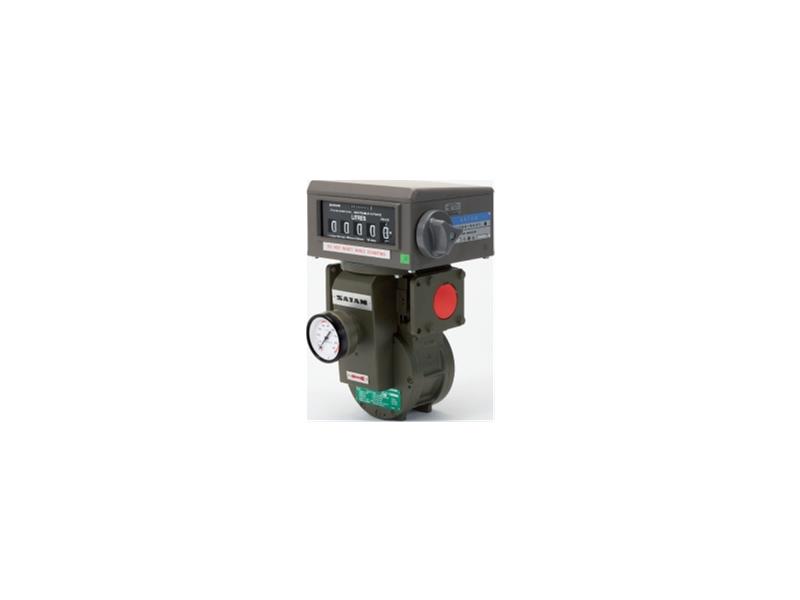

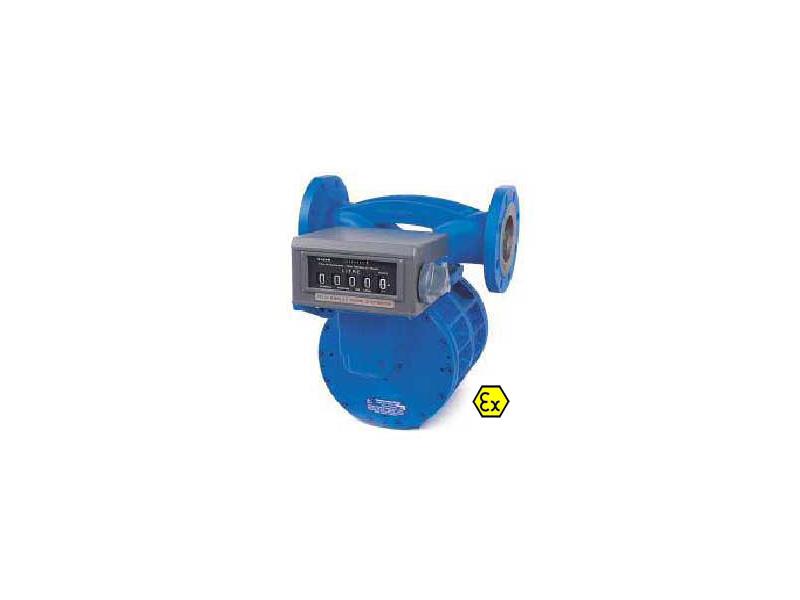

Licznik do paliw ZC17
Producent:
SATAM

Liczniki do paliw (rzepływomierze objętościowe) ZC17
-pomiar przepływu benzyn, olejów napędowych, opałowych, biopaliw, metanolu i estrów
-do rozliczeń dostaw paliw
-pomiar cieczy lepkich do 800 Cst
-niska strata ciśnienia od 0,3 do 0,5 bar
-brak wymogu odcinków prostych
-brak wymogu zasilania
-dokładność ±0,15%
-powtarzalność 0,02%
-rozmiary DN50...DN150
-temperatura pracy -40°C...+60°C
-możliwa opcja z drukarką i dozownikiem
-opcja z licznikiem elektronicznym i kompensacją temperaturową do +15°C
-certyfikat oceny zgodności MID
-zatwierdzenie typu UE/GUM
-legalizacja

Podstawy teoretyczne
Zasada działania mierników objętościowych serii ZC17 opiera się na przemieszczaniu przez miernik ściśle określonej objętości cieczy i zliczaniu tych przemieszczeń.
Ciecz wpływając wlotem jest kierowana do komory pomiarowej. Ciśnienie cieczy napierając na elementy ruchome miernika (wirnik z ruchomymi łopatkami) powoduje ich obrót. Ilość cieczy znajdującej się w komorze pomiędzy dwoma łopatkami jest precyzyjnie określona. Ciągły obrót wirnika poruszanego przez napływającą ciecz powoduje przemieszczanie określonej ilości cieczy z napływu do odpływu. Przemieszczanie się wirnika jest przekazywane za pomocą przekładni mechanicznej i/lub impulsatora elektronicznego do układów zliczania i odczytu. Żądaną dokładność uzyskuje się poprzez wysoką precyzję wykonania elementów ruchomych miernika. Łagodne łuki elementów komory pomiarowej zapewniają stabilny, niefluktujący przepływ powodujący znikomą stratę ciśnienia.

Zalety
Specjalnie zaprojektowany monifold z oddzieloną komorą pomiarową zabezpieczający przed naprężeniami i obciążeniami pochodzącymi z instalacji
Wysoka dokładność z szerokim zakresie pomiarowym
Bardzo duża dokładność, nie gorsza niż ±0,15%
Bardzo niski błąd powtarzalności poniżej 0,02%
Niska strata ciśnienia do 0,5 bar
Wyjątkowa dokładność długoterminowa, krzywa błędu przepływomierza nie zmienia się w czasie długotrwałego użytkowania
Ułatwiona obsługa serwisowa poprzez zastosowanie wielu identycznych części zamiennych
Prostota konstrukcji, jedynymi częściami ruchomymi są dwa zestawy łopatek i wirnik zapewnia redukcję kosztów utrzymania do minimum.
Duży wybór akcesoriów pozwala na dopasowanie przepływomierza do wymagań użytkowników

Podstawowe dane techniczne przepływomierzy serii ZC17
Temperatura pracy -40°C do 60°C
Maksymalna lepkość 800 Cst
Charakterystyka błędów
Dokładność : nie gorsza niż ±0,15%
Powtarzalność : nie gorsza niż 0,02%

Typ miernika ZC 17.12
Maksymalny przepływ 12 m3/h
Minimalny przepływ 1,2 m3/h
Średnica przyłącza 2”
Rozdzielczość licznika 1 litr
Maksymalne ciśnienie 8 bar

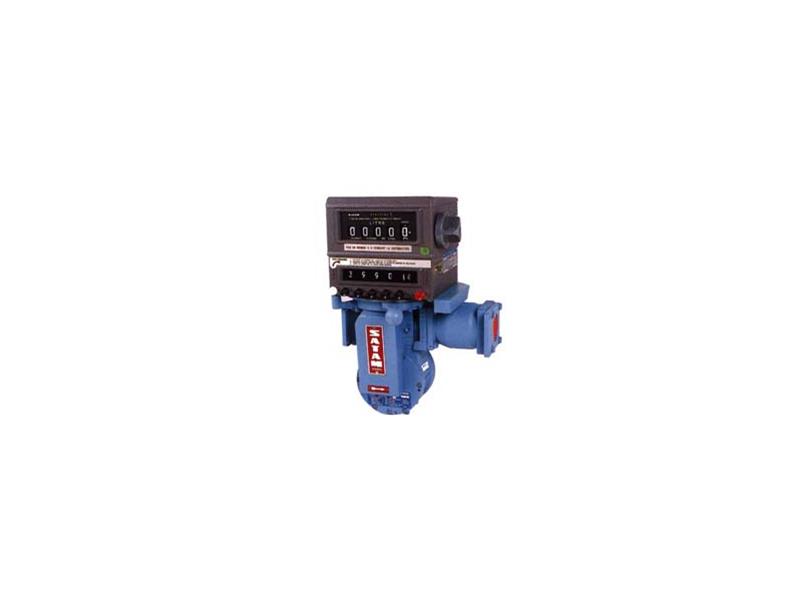

Typ miernika ZC 17.24
Maksymalny przepływ 24 m3/h
Minimalny przepływ 2,4 m3/h
Średnica przyłącza 2”
Rozdzielczość licznika 1 litr
Maksymalne ciśnienie 8 bar

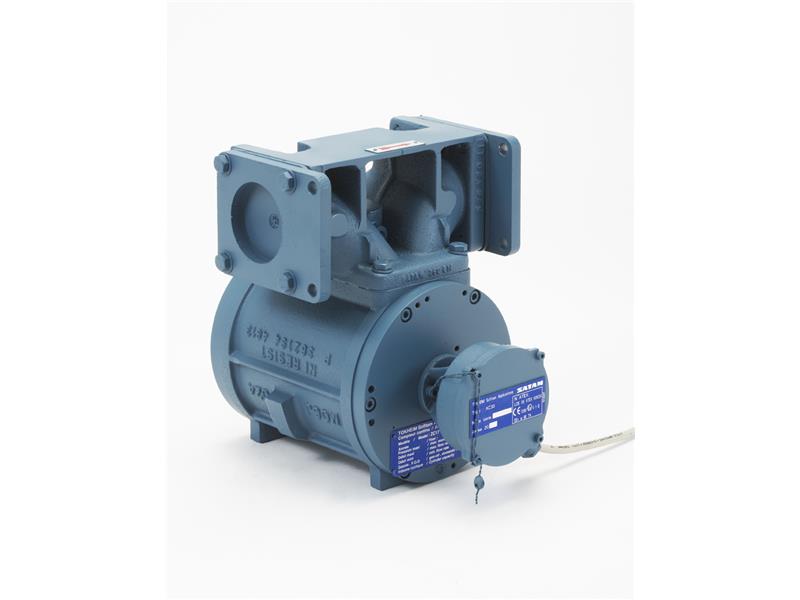

Typ miernika ZC 17.48
Maksymalny przepływ 48 m3/h
Minimalny przepływ 4,8 m3/h
Średnica przyłącza 2”
Rozdzielczość licznika 1 litr
Maksymalne ciśnienie 8 bar

Typ miernika ZC 17.80
Maksymalny przepływ 80 m3/h
Minimalny przepływ 8 m3/h
Średnica przyłącza 3”
Rozdzielczość licznika 1 litr
Maksymalne ciśnienie 10 bar

Typ miernika ZC 17.150
Maksymalny przepływ 150 m3/h
Minimalny przepływ 15 m3/h
Średnica przyłącza 4”
Rozdzielczość licznika 1 litr
Maksymalne ciśnienie 10 bar

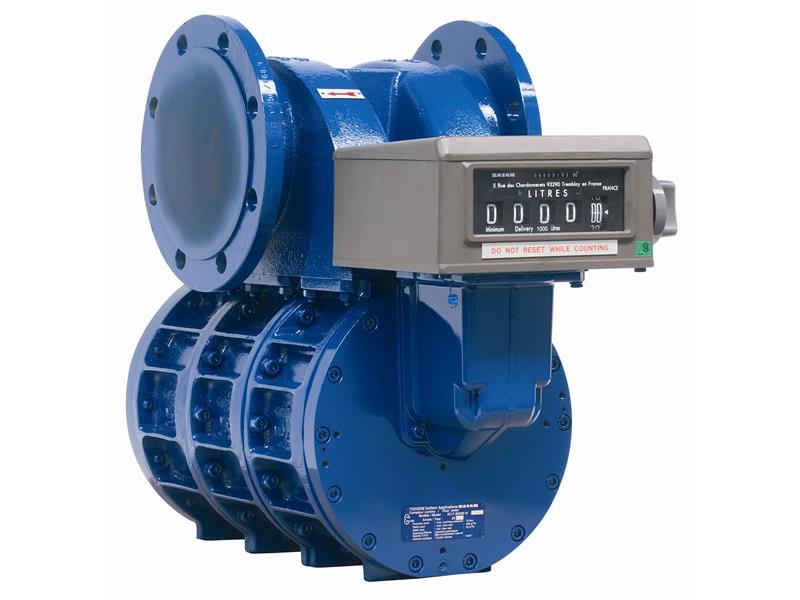

Typ miernika ZC 17.250
Maksymalny przepływ 250 m3/h
Minimalny przepływ 25 m3/h
Średnica przyłącza 6”
Rozdzielczość licznika 10 litr
Maksymalne ciśnienie 10 bar

Kalibracja
Pomimo tego że wszystkie przepływomierze serii ZC17 firmy SATAM są testowane w fabryce przed wysyłką dodatkowo są one wyposażone w bardzo precyzyjny bezstopniowy mechanizm kalibrujący śrubowy o następującym zakresie regulacji:
dla ZC17.12 1 stopień = 0,025% ( zakres ustawialny 4%)
dla ZC17.24 i ZC17.48 1 stopień = 0,025% ( zakres ustawialny 4%)
dla ZC17.80, ZC17.150, ZC17.250 1 obrót = 0,1% (zakres ustawialny 1,2%)

Wykonanie materiałowe ZC17
Monifold stal węglowa lub aluminium
Obudowa komory pomiarowej bezniklowy odlew żelaza
Pokrywy obudowy stal
Wirnik aluminium
Łopatki grafit
Łożyska stal nierdzewna
Uszczelnienia viton

Akcesoria
W wykonaniu podstawowym przepływomierze firmy SATAM są dostarczane z monifoldem i licznikiem mechanicznym.
Dodatkowo mogą one być wyposażone w następujące akcesoria:
licznik odliczający (dozownik) z mechanicznym lub elektrycznym zaworem dozującym
drukarka biletów
wskaźnik natężenia przepływu
impulsator

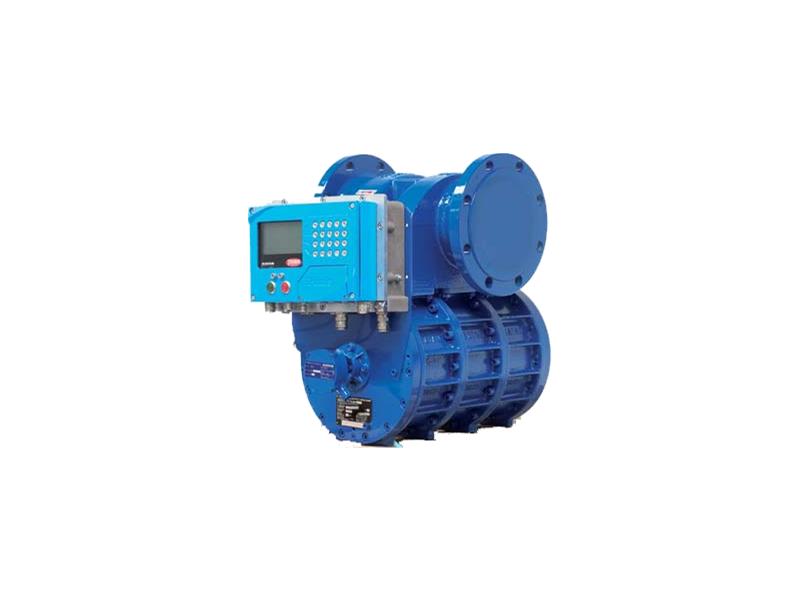

licznik elektroniczny kompensacja temperaturowa dla objętości skompensowanej
pompka dozująca dodatków ( 3”, 4”, 6”)filtry

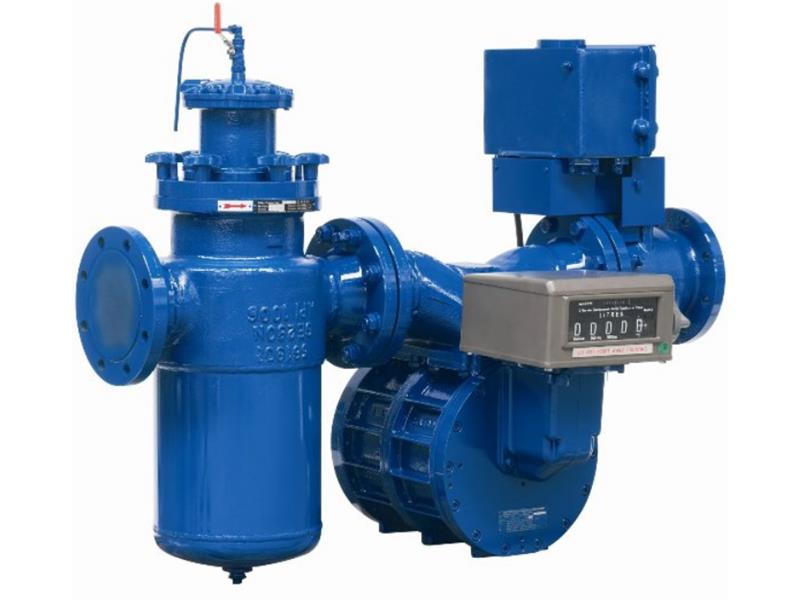

odgaźniki i separatory powietrza


Zgodność z normami europejskimi:
ocena zgodności MID
EN 50081-1 ( Emisja)
EN 50082-2 Kryterium wykonania C (odporność)
Znak CE

Typowe zastosowania :
Pomiar paliw (benzyny, oleje napędowe i opałowe, biopaliwa, estry, metanol)
Opomiarowanie załadunku i rozładunku do cystern samochodowych i kolejowych
Opomiarowanie nabrzeża portowego do tankowania statków i kutrów
Kontrola ilości dostarczanego paliwa-pomiar po stronie odbiorcy
