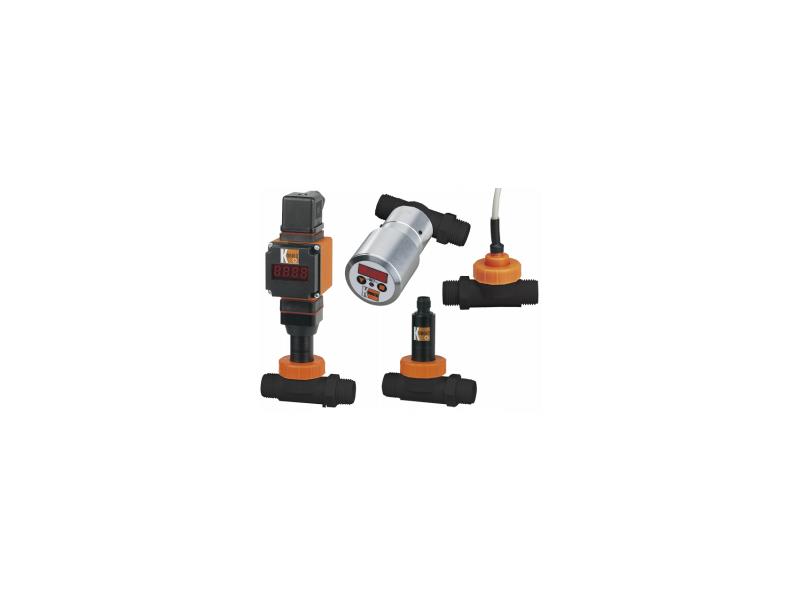

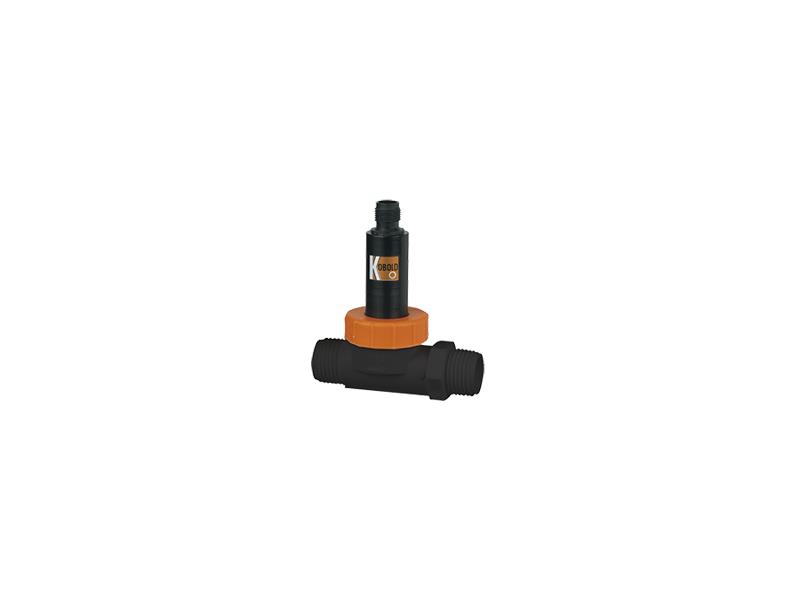

Przepływomierz z rotorem dla małych przepływów DPL

Przepływomierz DPL firmy KOBOLD przeznaczony jest do precyzyjnego pomiaru i monitorowania bardzo małych przepływów cieczy o niskiej lepkości. Dzięki kompaktowej konstrukcji oraz niewielkim gabarytom doskonale sprawdza się w aplikacjach, gdzie przestrzeń montażowa jest ograniczona, takich jak maszyny, urządzenia dozujące oraz instalacje laboratoryjne.

Zasada działania opiera się na wirującym rotorze (łopatce), który obraca się pod wpływem przepływającego medium. Ruch obrotowy jest wykrywany bezdotykowo za pomocą optoelektroniki, bez zastosowania magnesów ani metalowych elementów w strefie pomiarowej. Częstotliwość generowanego sygnału jest proporcjonalna do prędkości przepływu cieczy, co zapewnia wysoką liniowość i powtarzalność pomiaru.

Rotor podparty jest na łożyskach szafirowych, co gwarantuje długą żywotność, stabilną charakterystykę pomiarową oraz niskie opory ruchu nawet przy bardzo małych przepływach. Przepływomierz DPL jest szczególnie polecany do cieczy nieprzewodzących oraz aplikacji dozujących.

W zależności od wersji, przepływomierz może być wyposażony w wyjście impulsowe, analogowe lub w kompaktową elektronikę z wyświetlaczem LED, wyjściami przełączającymi oraz funkcjami dozowania i zliczania.

Główne zalety przepływomierza DPL:

• pomiar bardzo małych przepływów cieczy
• kompaktowa, lekka konstrukcja
• brak magnesów i metalowych części w torze pomiarowym
• bezdotykowy pomiar optoelektroniczny
• wysoka liniowość i powtarzalność
• niski spadek ciśnienia
• możliwość pracy z cieczami nieprzewodzącymi
• szeroki wybór sygnałów wyjściowych i wersji elektroniki

Dane techniczne:

• Zakres pomiarowy: 0,025...0,5 l/min ... 1...25 l/min (woda)
• Dokładność: ±1 % pełnej skali (liniowość)
• Ciśnienie maksymalne: 10 bar
• Temperatura medium: do 70 °C
• Przyłącze procesowe: G ½ zewnętrzny lub przyłącze wężowe
• Materiał obudowy: polipropylen (PP)
• Zakres lepkości: ciecze o niskiej lepkości
• Stopień ochrony: IP65 (w zależności od wersji elektroniki)
• Dostępne opcje i wersje

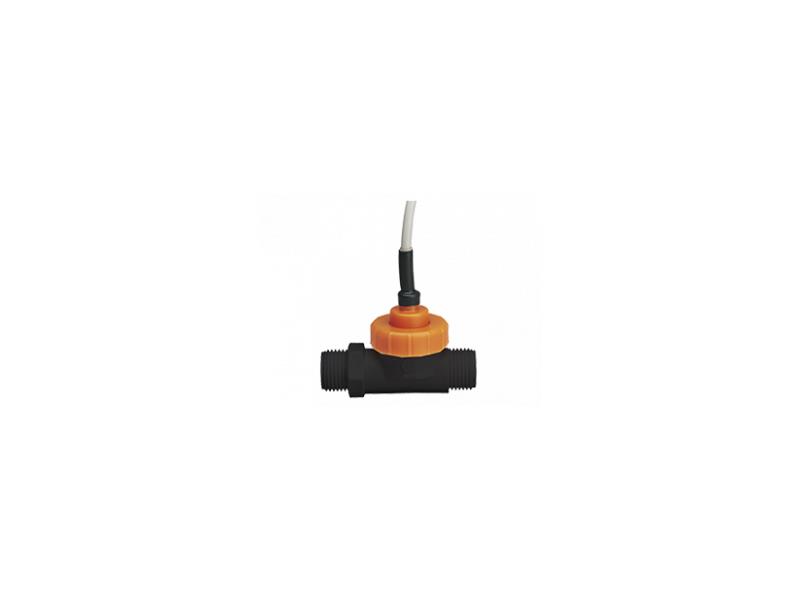

  - wyjście impulsowe (NPN / PNP, open collector)
  - wyjście analogowe 0–20 mA lub 4–20 mA
  - dzielnik częstotliwości
  - wyjścia progowe (NPN / PNP)

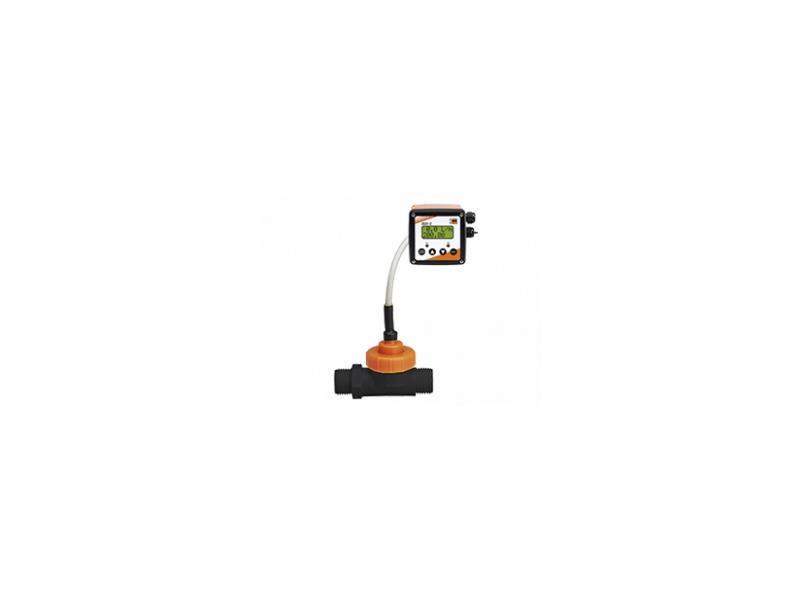

  - icznik i funkcje dozowania

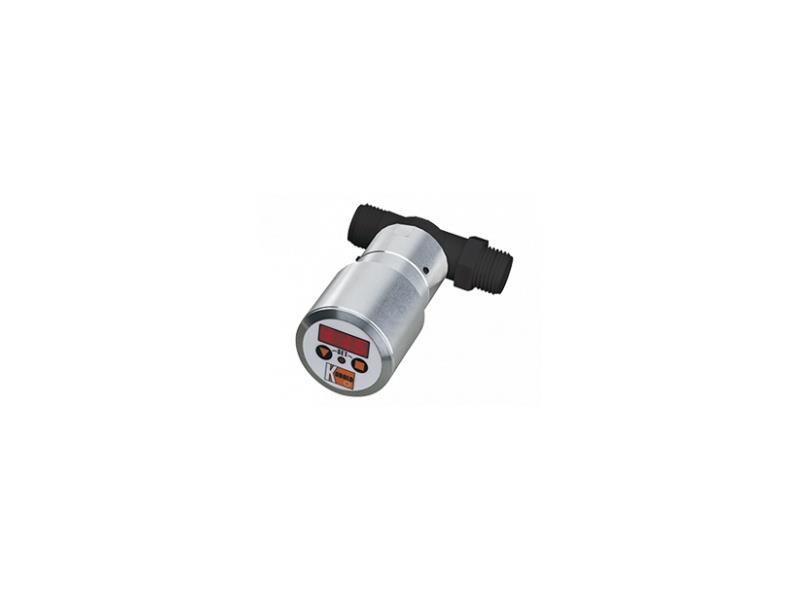

  - kompaktowa elektronika z wyświetlaczem LED

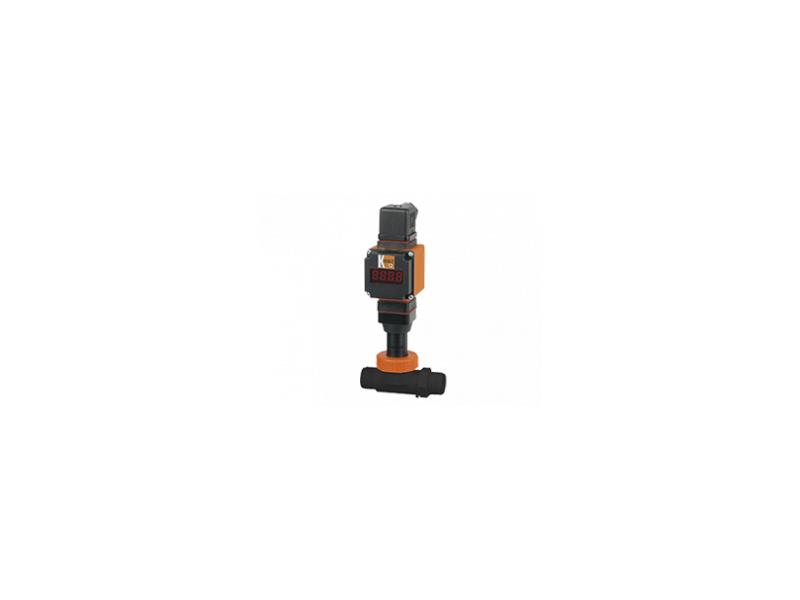

  - wyświetlacz wtyczkowy AUF do wersji 4–20 mA
