Przepływomierz masowy Coriolis do wodoru TMU-W

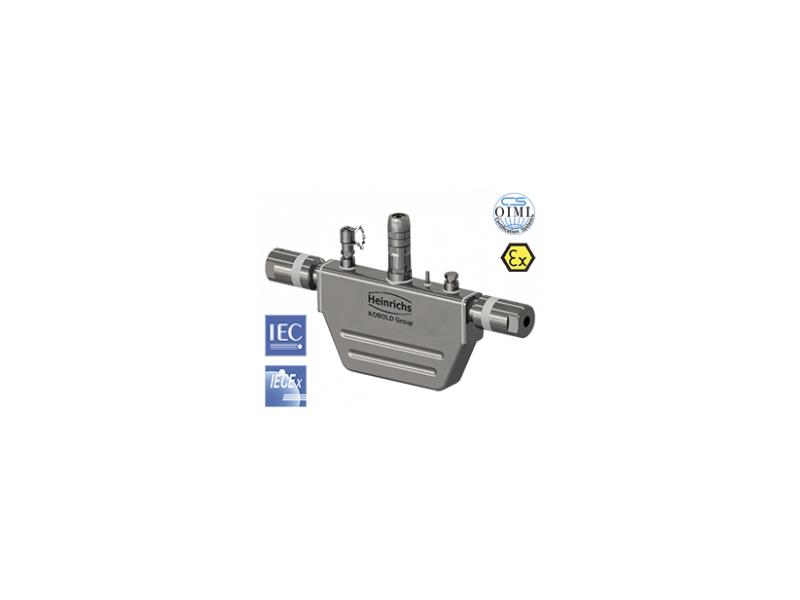

Przepływomierz masowy Coriolisa TMU-W do wodoru.
Urządzenie przeznaczone jest do zastosowań w układach dystrybucji i tankowania wodoru o bardzo wysokim ciśnieniu roboczym, do 1000 bar. Specjalna konstrukcja zapewnia wyjątkową stabilność punktu zera, wysoką odporność na drgania oraz bardzo wysoką dokładność pomiaru, co jest kluczowe w aplikacjach H2. Przepływomierz spełnia wymagania stacji tankowania wodoru zgodnie z SAE J2601 i posiada zatwierdzenie OIML R139:2018 (dla wersji TMU-W004). Dostępne są dwie wersje: TMU-W004 do maks. 4 kg/min H₂ przy ciśnieniu 1000 bar oraz TMU-W006 do maks. 16 kg/min H₂ przy ciśnieniu do 500 bar.

Elementy mające kontakt z medium wykonane są ze stali kwasoodpornej 316Ti / 1.4571, a obudowa sensora z materiału 1.4301. Przepływomierz jest przystosowany do pracy w szerokim zakresie temperatur procesowych oraz środowiskowych, zgodnie z wymaganiami aplikacji wodorowych.

TMU-W może być wyposażony w przetwornik UMC4, montowany zdalnie w obudowie polowej IP67 lub w wersji rackowej. Dostępne są wyjścia analogowe 4...20 mA (w tym z HART®), wyjścia impulsowe oraz binarne do sygnalizacji stanów i zdarzeń procesowych. Układ posiada odpowiednie certyfikaty przeciwwybuchowe ATEX / IECEx / UKEX oraz NEPSI.

Parametry i wykonanie:

• Zakres pomiarowy: do 4 kg/min H₂ (PNom 1000 bar) – TMU-W004, do 16 kg/min H₂ (PNom 500 bar) – TMU-W006
• Przyłącza procesowe: 6MF 9/16-18 UNF, opcjonalnie ½" NPT (F), Hofer 7/8"
• Maks. ciśnienie robocze: do 1000 bar (wersja W004)
• Temperatura pracy medium: do –50...+100 °C (wg OIML –40...+55 °C)
• Temperatura otoczenia: –40...+80 °C (wg OIML –40...+55 °C)
• Dokładność: dla gazów ±0,5 % wartości chwilowej ± stabilność zera
• Stopień ochrony: IP67 / NEMA 6
• Certyfikaty i dopuszczenia: ATEX, IECEx, UKEX, NEPSI, OIML R139:2018

Dzięki swojej konstrukcji i właściwościom przepływomierz TMU-W znajduje zastosowanie w nowoczesnych stacjach tankowania wodoru, systemach dystrybucji H₂ oraz wszędzie tam, gdzie konieczny jest dokładny i stabilny pomiar masowego przepływu wodoru przy bardzo wysokich ciśnieniach.
