Przepływomierz zębatkowy, aluminium KZA

Przepływomierz zębatkowy aluminiowy KZA
Do precyzyjnego pomiaru cieczy lepkich

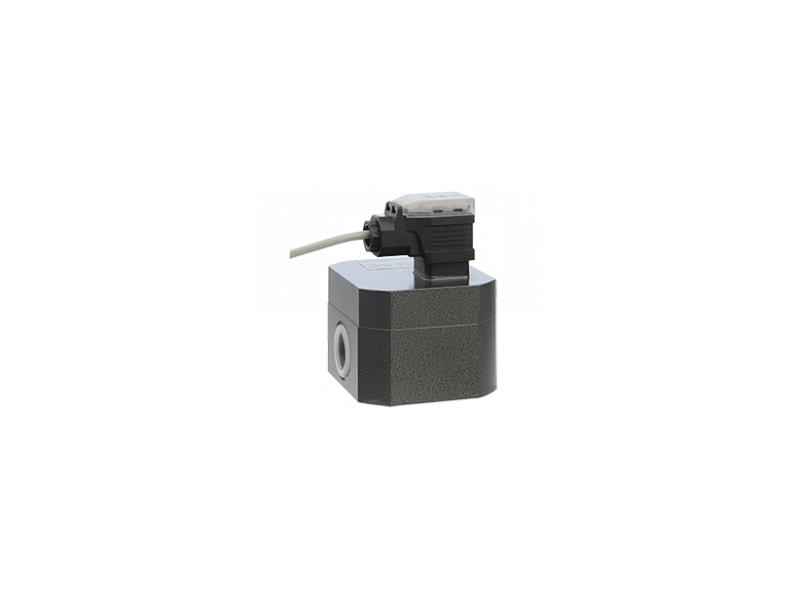

Przepływomierz KZA firmy KOBOLD jest kompaktowym przepływomierzem zębatkowym przeznaczonym do dokładnego pomiaru, monitorowania oraz dozowania cieczy lepkich i nieabrazyjnych, takich jak oleje, paliwa, smary, pasty czy media hydrauliczne. Zasada działania opiera się na zazębiających się kołach zębatych, które obracając się pod wpływem przepływu medium, przemieszczają ściśle określoną objętość cieczy. Dzięki temu pomiar jest bezpośrednio proporcjonalny do objętości przepływu i cechuje się wysoką powtarzalnością.

Ruch kół zębatych rejestrowany jest bezkontaktowo przez czujnik impulsowy, oddzielony od komory pomiarowej, co zwiększa trwałość układu i odporność na zużycie. Aluminiowa obudowa zapewnia niewielką masę własną, dobrą wytrzymałość mechaniczną oraz możliwość pracy przy wysokich ciśnieniach roboczych. Dzięki szerokiemu zakresowi lepkości medium oraz bogatej ofercie elektroniki, przepływomierz KZA może pełnić funkcję prostego czujnika impulsowego, licznika objętości, wskaźnika przepływu lub kompletnego układu dozującego.

Urządzenie charakteryzuje się małymi stratami ciśnienia, cichą pracą oraz łatwą obsługą serwisową. Modułowa konstrukcja pozwala na dopasowanie wykonania mechanicznego i elektrycznego do wymagań aplikacji procesowej.

Główne zalety przepływomierza KZA:

• wysoka dokładność pomiaru cieczy lepkich
• technologia zębatkowa o dużej powtarzalności
• bezkontaktowy odczyt obrotu kół zębatych
• małe straty ciśnienia
• możliwość pracy przy wysokich ciśnieniach
• szeroki wybór elektroniki pomiarowej i sygnałów wyjściowych
• kompaktowa i wytrzymała konstrukcja aluminiowa

Podstawowe parametry techniczne:

• zakres pomiarowy: 0,02–4 ... 1–200 l/min (ciecze)
• dokładność: ±0,3 ... ±3% wartości mierzonej (zależnie od wersji)
• zakres lepkości: do 4000 mm²/s
• maksymalne ciśnienie robocze: do 160 bar
• temperatura medium: –10...+120°C
• przyłącza procesowe: G ¼ ... G 1 (wewnętrzne)
• materiał obudowy: aluminium
• sygnały wyjściowe (zależnie od wersji):
• wyjście impulsowe (częstotliwościowe)
• wyjścia przekaźnikowe
• wyjście analogowe 0(4)...20 mA
• sumator (licznik całkowity i częściowy)
• funkcja dozowania

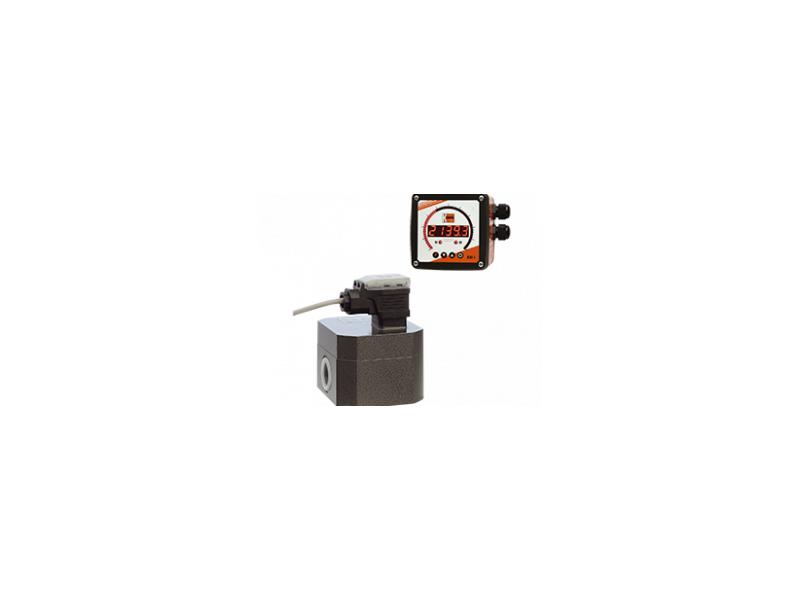

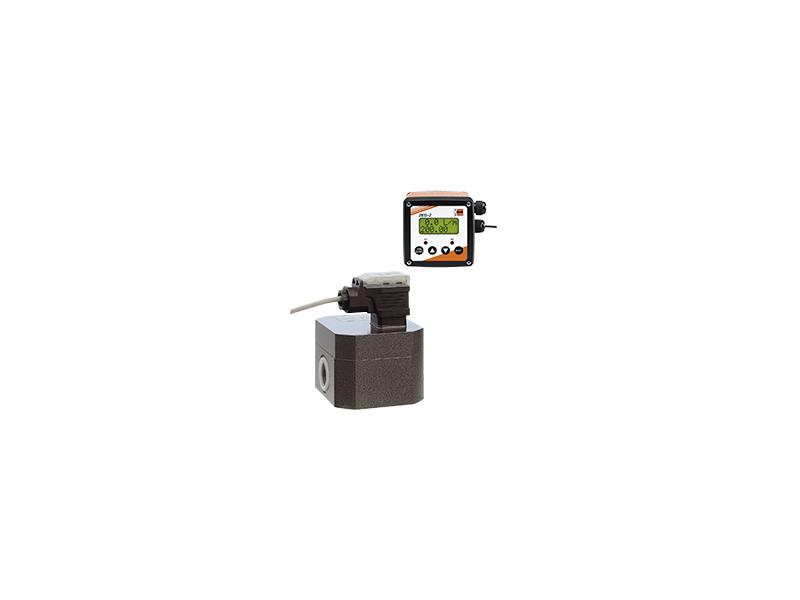

• wyświetlacz cyfrowy
• stopień ochrony: IP65

Przepływomierze KZA znajdują zastosowanie w hydraulice, instalacjach smarowania, systemach dozowania, przemyśle chemicznym, maszynowym i energetycznym, wszędzie tam, gdzie wymagany jest precyzyjny i stabilny pomiar przepływu cieczy lepkich.
