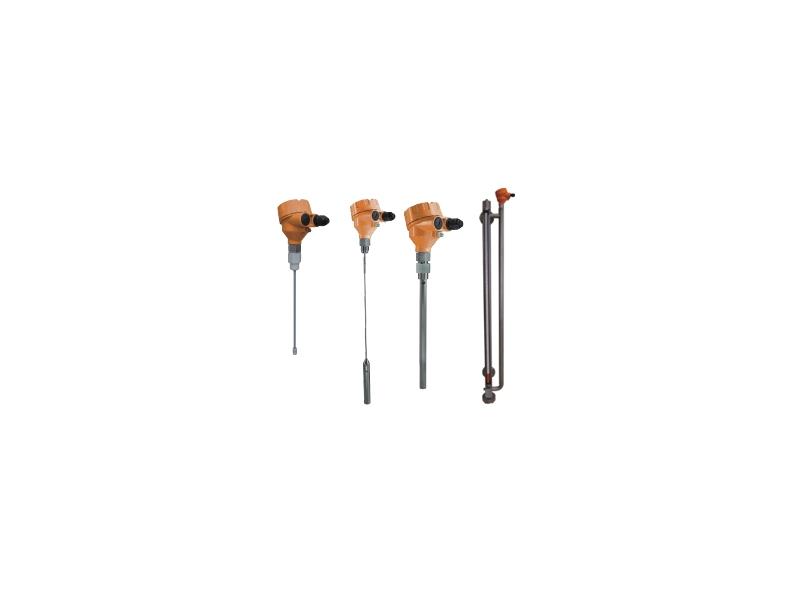

Radar falowodowy NGM

Radar NGM wykorzystuje technologię TDR (Time Domein Reflectometry). Zastosowanie w dokładnych pomiarach poziomu cieczy i lekkich materiałów sypkich. Ze względu na swoją zasadę działania, pomiar jest niezależny od gęstości cieczy, temperatury i ciśnienia. Przetwornik jest niewrażliwy na pianę, turbulencje i napowietrzanie cieczy, co zapewnia ciągły pomiar w różnorodnych i zmieniających się procesach przemysłowych. Niezależność pomiaru od przewodności elektrycznej cieczy pozwala mierzyć poziom cieczy nieprzewodzących prąd elektryczny takich jak olej i paliwa.

DANE TECHNICZNE

• Technologia: TDR
• Zastoswanie: Pomiar poziomu cieczy i lekkich materiałów sypkich
• Długości sondy:  pojedyncza sonda: 100...3.000mm; sonda koncentryczna: 100...6.000mm;
                              sonda linowa: 1.000...20.000mm
• Materiał części mokrych: 1.4404/316L, Peek i PTFE
• Ciśnienie pracy:   -1...40bar
• Temperatura pracy:   -40°C...+150°C
• Dokładność:   ± 3mm
• Przyłącze procesowe:  G¾A, ¾" NPT, kołnierzowe
• Wejście elektryczne:  4-przewody
• Wyjście:    4...20mA HART i dwustanowe  PNP
• Napięcie zasilania:   12...30VDC (ochrona przed odwróconą polaryzacją)
• Obudowa:  Aluminium
• Ochrona:    IP68, NEMA6P
• Dopuszczenia:   II 1/2G Ex  ia/d IIC T6; II 1/2D Ex  iaD/tD A20/21 IP68 T86°C
• Komunikacja:  HART

Więcej informacji karta katalogowa NGM
