Przepływomierz elektromagnetyczny MIM

Nowy kompaktowy przepływomierz elektromagnetyczny serii MIM firmy KOBOLD przeznaczony jest do pomiaru i sygnalizacji małych i średnich przepływów cieczy przewodzących prąd elektryczny w całkowicie wypełnionych rurociągach.

Przyrządy te działają w oparciu o znaną zasadę indukcji elektromagnetycznej, zgodnie z którą w przewodniku poruszającym się w polu magnetycznym indukowane jest napięcie elektryczne. Płynąca ciecz przewodząca zachowuje się tak, jak ruchomy przewodnik prądu elektrycznego, a zaindukowane napięcie w cieczy jest proporcjonalne do prędkości przepływu.

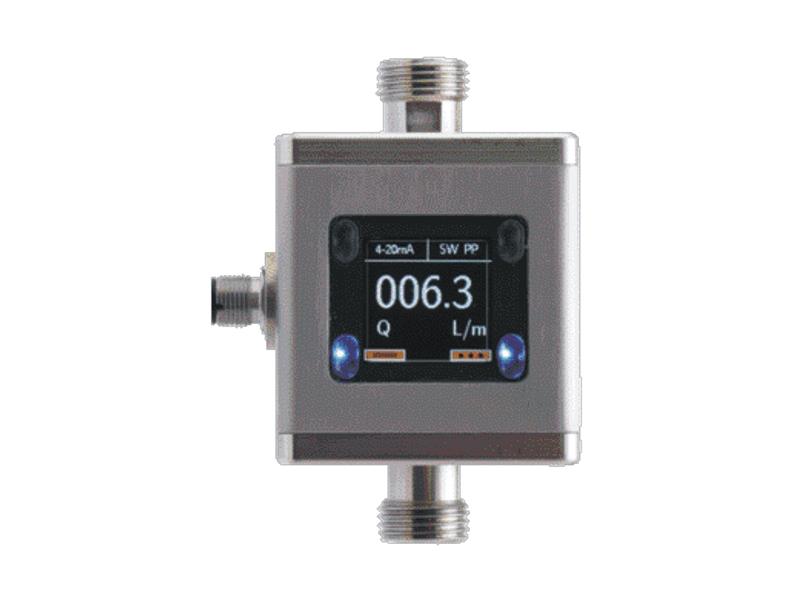

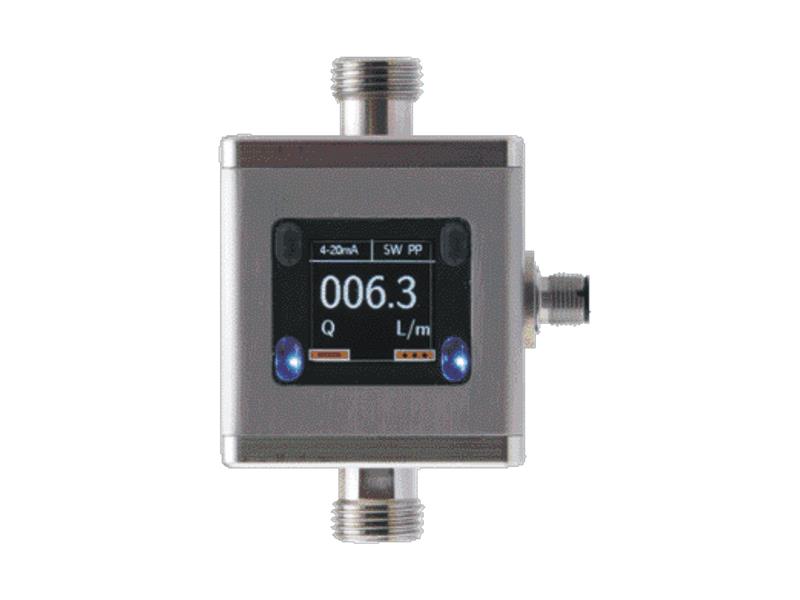

Przepływomierz MIM jest standardowo wyposażony w kolorowy wyświetlacz, który można obracać skokowo co 90° za pomocą przycisków funkcyjnych. Dzięki temu obsługa w prosty sposób może zmieniać położenie wyświetlacza w zależności od pozycji montażu przepływomierza.
Przepływomierz ten posiada dwa wyjścia programowalne, do których użytkownik może przypisać jeden z kilku możliwych rodzajów wyjścia takich jak:  4...20 mA, 0...20 mA, 0...10 V, alarm, wyjście impulsowe, częstotliwościowe, wyjście dwustanowe do obsługi funkcji dozowania.
Wielkościami mierzonymi przez przepływomierz są: przepływ chwilowy, zliczona objętość całkowita, zliczona objętość częściowa, temperatura. Każdą z tych wielkości można przypisać do jednego z dwóch wyjść i przypisać jej odpowiedni sygnał. Na przykład wyjście nr 1 może mieć sygnał 4...20 mA przypisany do przepływu, a wyjście nr 2 może mieć sygnał 0...10V przypisany do temperatury.
Tak bogate standardowe wyposażenie przepływomierza MIM umożliwia stosowanie go w różnorodnych aplikacjach związanych z pomiarem przepływu i temperatury cieczy, dozowaniem, monitorowaniem przepływu i temperatury cieczy.

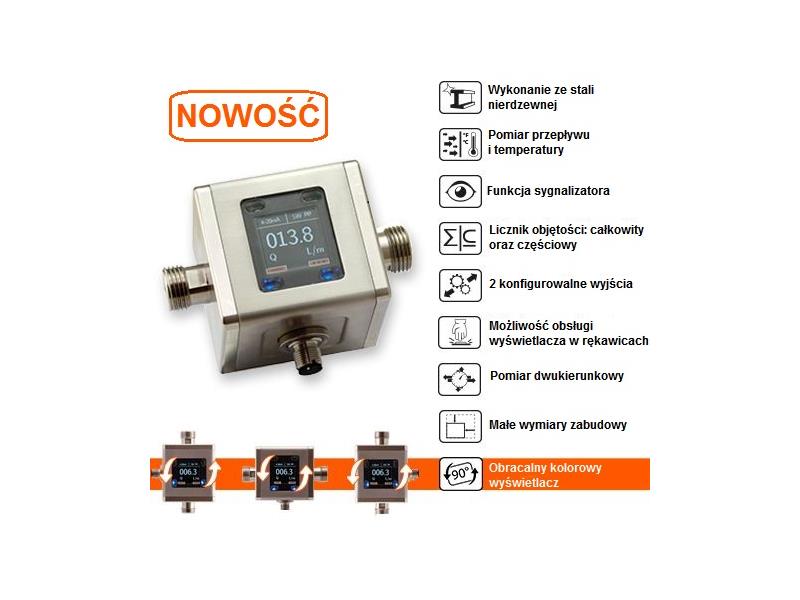

Główne zalety przepływomierzy MIM:
- korpus ze stali nierdzewnej
- pomiar przepływu i temperatury
- monitorowanie przepływu i dozowanie
- kolorowy, wieloparametrowy, konfigurowalny wyświetlacz TFT, obracalny co 90°
- dwukierunkowy pomiar przepływu
- intuicyjne menu obsługiwane przy pomocy 4 przycisków
- 2 konfigurowalne wyjścia
- częściowy i całkowity licznik przepływu

Dane techniczne
- metoda pomiarowa: elektromagnetyczna
- minimalna przewodność: > 20 μS/cm
- maksymalna lepkość: 70 mm²/s
- maksymalne ciśnienie: 16 bar
- temperatura medium: -20°...+70°C
- temperatura otoczenia: -10...+60°C
- dokładność: ± (0,8% wartości mierzonej + 0,5% pełnej skali)
- czujnik temperatury Pt1000
- materiał: obudowa i elektrody: stal kwasoodporna 1.4404, uszczelnienia: FKM, obudowa wyświetlacza PMMA
- stopień ochrony: IP67
- obsługa: za pomocą 4 przycisków, z możliwością obsługi w rękawicach

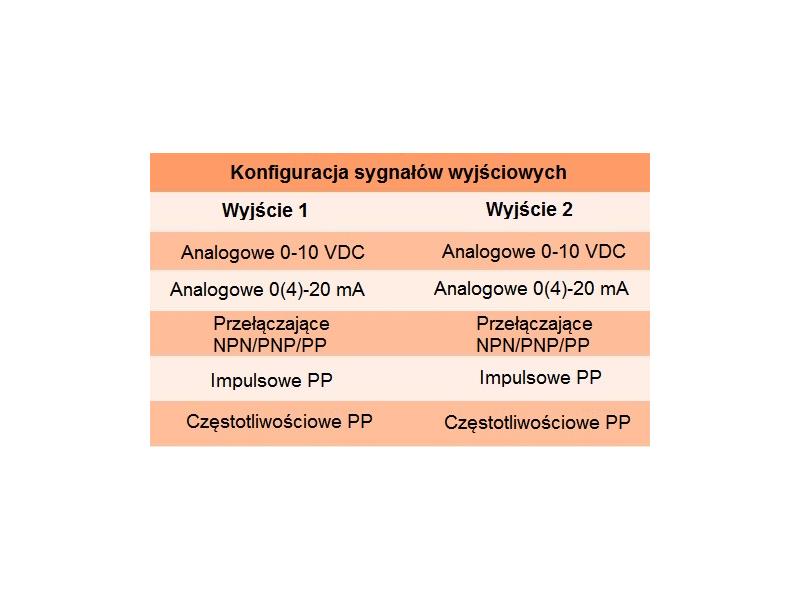

- sygnały wyjściowe: 2 wyjścia konfigurowalne do wyboru: analogowe 0(4)-20mA, 0-10V, wyjścia przełączające NPN/PNP/PP, impulsowe, częstotliwościowe, wyjścia sterujące funkcją dozowania

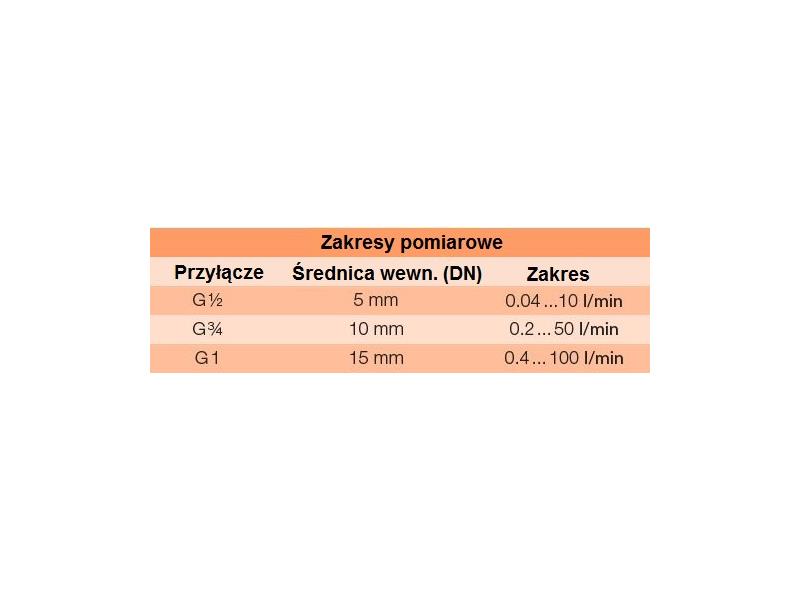

Zakresy pomiarowe przepływu:
Dla przyłącza G 1/2": 0,04...10 L/min
Dla przyłącza G 3/4": 0,2...50 L/min
Dla przyłącza G 1": 0,4...100 L/min

Link do karty katalogowej przepływomierzy MIM w formacie PDF
