Redundantna sieć Ethernet na światłowodzie

W sytuacjach, gdy od sieci Ethernet wymagana jest nieprzerwana komunikacja, zalecane jest zastosowanie redundantnych sieci opartych na protokole Moxa Turbo Ring. Protokół Moxa Turbo Ring służy do tworzenia niezawodnych sieci Ethernet w topologii typu pierścień. W przypadku, gdy nastąpi przerwanie połączenia w pierścieniu, Moxa Turbo Ring automatycznie rekonfiguruje sieć i zapewnia komunikację inną drogą. Protokół gwarantuje przejście na ścieżkę redundantną w czasie poniżej 300 ms przy pełnym obciążeniu sieci nawet dla połączeń o prędkości Gigabit/s, zapewniając tym samym nieprzerwaną i niezawodną komunikację w sieciach Ethernet. Rozwiązanie to zalecane jest do wszystkich instalacji, gdzie kluczową sprawą jest pewność i niezawodność działania sieci Ethernet.

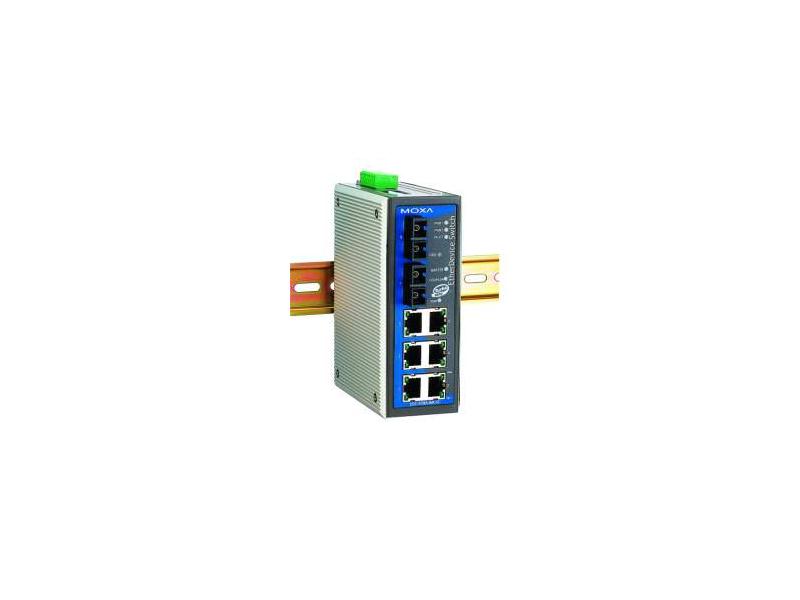

Protokół ten został zaimplementowany m.in. na serii zarządzalnych switchy przemysłowych o symbolu EDS-408A-MM-SC. Są to przełączniki wyposażone w 6 portów na skrętkę (Ethernet 10/100BaseT(X), złącza RJ45) oraz dwa porty światłowodowe (światłowód wielomodowy, złącza SC). Do tworzenia redundantnej sieci MOXA Turbo Ring mogą być wykorzystane zarówno połączenia oparte na skrętce, jak i na światłowodzie. Zastosowanie połączeń światłowodowych ma dwie zasadnicze zalety: dany sygnał może być przesyłany na znacznie większe odległości (do 5 km w przypadku światłowodu wielomodowego) oraz transmisja przy użyciu fotonów nie jest czuła na jakiekolwiek zakłócenia pola elektromagnetycznego występujące w przemyśle.

Ponadto w celu zwiększenia determinizmu i łatwości planowania sieci Ethernet przełączniki EDS-408A-MM-SC zostały wyposażone dodatkowo w obsługę: SNMP, VLAN, QoS, RMON, sterowanie dostępnym pasmem, port Mirroring oraz bieżące przekazywanie informacji o stanie sieci poprzez wiadomości e-mail lub przekaźnik alarmowy. Zarządzanie przełącznikami odbywa się w prosty i przejrzysty sposób poprzez stronę Web, konsolę Telnet/Serial lub też oprogramowanie Windows.

Switche EDS-408A-MM-SC zostały przystosowane do pracy w trudnych warunkach zewnętrznych (zakres temperatury pracy 0…60 ºC lub nawet -40º…+75ºC w przypadku wersji rozszerzonej) oraz obudowane są metalową obudową IP30 odporną na wstrząsy i wibracje. Dodatkowo przełączniki zostały wyposażone w redundantne wejście zasilania 12-45VDC. W przypadku utraty zasilania z wejścia podstawowego następuje automatyczne przełączenie na wejście redundantne, dzięki czemu zapewniona jest ciągłość pracy systemu.

Switche serii MOXA EDS-408A stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet w architekturze ring’u, nawet w bardzo surowych warunkach zewnętrznych.

Podstawowe cechy:

Wysokiej klasy przełącznik do sieci Ethernet
- Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o maksymalnym czasie rekonfiguracji przy pełnym obciążeniu zawsze < 300 ms) lub RSTP (IEEE802.1W)
- obsługa protokołu IEEE802.1Q VLAN umożliwiającego w prosty sposób planowanie sieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
- RMON umożliwiający kontrolowanie stanu sieci
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie SCADA/HMI)

Przystosowanie do pracy przemysłowej
- zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci
- obsługa ABC-01 (Automatic Backup Configurator)
- Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
- automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
- Line-swap fast recovery (Patented)
- redundantne wejście zasilania 12-45 VDC
- temperatura pracy od 0 do 60°C lub od -40 do +75°C dla modelu rozszerzonego
- wytrzymała obudowa klasy IP30, odporna na wstrząsy i wibracje
- zasięg transmisji 4 lub 5 km poprzez porty światłowodowe
- montaż na szynie DIN lub na płaskiej powierzchni przy zastosowaniu WK-46
- wysyłanie wiadomości ping w celu sprawdzenia integralności sieci
- prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows
