Regulator programowalny temperatury i procesów z serii PCD-33A

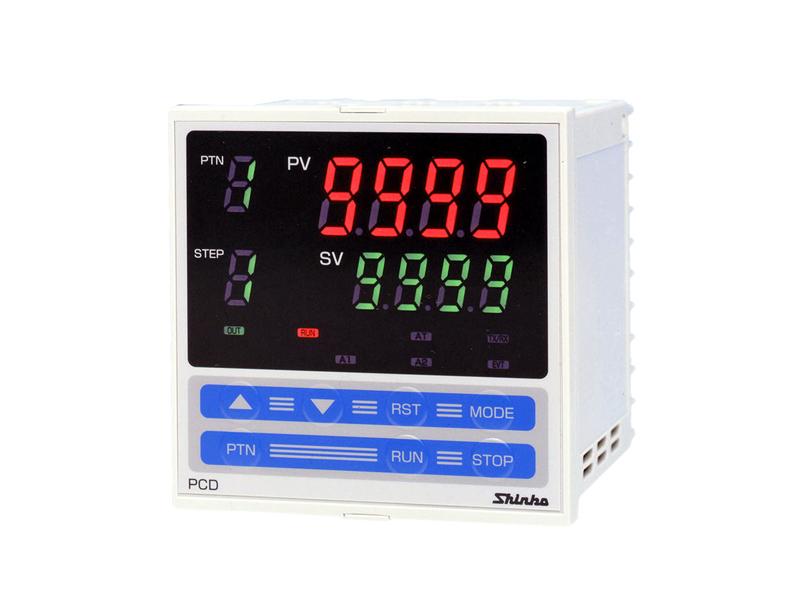

Regulator programowalny temperatury PCD-33A

Regulator programowalny temperatury PCD-33A
Producent:
ACSE, Shinko
Numer katalogowy:
PCD-33A

Programowalne regulatory temperatury (programatory) do wypału ceramiki.

Programowalne regulatory temperatury i procesu PCD-33A są regulatorami PID o dużych możliwościach i walorach użytkowych. Regulatory PCD-33A przeznaczone są szczególnie do regulacji programowej procesem. Stosowane są głównie do pomiaru i regulacji temperatury, wilgotności, ciśnienia, itp. w różnorodnych procesach technologicznych wymagających określonego przebiegu w czasie. Regulator temperatury posiada możliwość ustawienia i zapamiętania do 9 programów (profili). Każdy program może się składać z max 9 kroków (odcinków czasowych). Każdemu krokowi odpowiada ustawiona wartość zadana nastawy, zaprogramowany czas i funkcja oczekiwania. Programowalny regulator PCD-33A dokonuje sekwencyjnego przełączania nastaw wg programu czasowego. Regulator PCD-33A może być również stosowany do regulacji stałowartościowej, a wbudowany szereg funkcji zwiększa znacznie możliwości użytkowe regulatora.

Funkcja automatycznego doboru nastaw (auto-tuning) pozwala na uzyskanie bardzo dobrych rezultatów regulacji w większości procesów, nawet przez użytkowników niemających doświadczenia i specjalistycznej wiedzy na temat regulowanego procesu.

Programowalne regulatory temperatury PCD-33A wyposażone są w uniwersalne wejście pomiarowe, przeznaczone są do współpracy z czujnikami rezystancyjnymi Pt100, termoparami (np. J, K, T, R, S, B) oraz sygnałami analogowymi (0/4...20mA, 0...1V, 1...5V lub 0...10V). Wybór wejścia, zakresu wskazań, parametrów alarmów są dowolnie programowane przez użytkownika. Regulatory posiadają dwa wyświetlacze LED: górny wyświetlacz wskazuje aktualną wartość mierzoną, a dolny ustawioną wartość zadaną. Użytkownik ma do wyboru różne metody regulacji: np. PID z funkcją automatycznego doboru nastaw PI, PD, P lub załącz/wyłącz (ON-OFF) z ustawianą histerezą. Regulator może być wyposażony w wyjście regulacyjne przekaźnikowe, logiczne napięciowe (do sterowania przekaźnikiem SSR), prądowe lub napięciowe oraz wyjścia przekaźnikowe alarmowe i zdarzeń.

Opcjonalnie regulator może być wyposażony w interfejs komunikacji szeregowej RS485 z protokołem MODBUS ASCII/RTU lub Shinko. Interfejs umożliwia łatwą integrację regulatorów PCD-33A ze sterowniami PLC, panelami dotykowymi HMI oraz rozproszonymi systemami automatyki (SCADA). Regulatory temperatury PCD-33A często łączy się za pomocą RS485 ze sterownikami PLC, co powoduje obniżenie koszów instalacji i zwiększenie niezawodności i prędkości działania całego układu regulacji (zastępują moduły PID sterownika PLC).

Regulator programowalny temperatury PCD-33A ze względu na swoje funkcje i możliwości przeznaczony jest przede wszystkim do montażu w piecach do obróbki cieplnej i cieplno-chemicznej, autoklawach, suszarniach, piecach do wypału ceramiki oraz w piecach i wannach do wytopu szkła i metali oraz ich obróbki cieplnej (fusingu, hartowania, odpuszczania, wyżarzania).

Podstawowe cechy regulatorów PCD-33A:

  • Regulacja temperatury, wilgotności, ciśnienia, itp.
  • Typ regulacji: PID, PID, PD, PI, P, ON/OFF
  • Dokładność: ±0.2%
  • Próbkowanie: 250ms
  • Wejście: Pt100, JPt100, K, J , R, S, B, E, T, N, C, PL-II, 4...20mA, 0...20mA, 0...1V, 0...10V, 1...5V, 0...5V
  • Automatyczny dobór nastaw, kasowanie offsetu
  • Regulacja programowa (9 programów po 9 kroków każdy)
  • Regulacja grzaniem lub chłodzeniem
  • Wyjścia alarmowe i zdarzeń
  • Wejścia binarne
  • RS-485 (Shinko ASCII, MODBUS ASCII/RTU)
  • Stopień ochrony IP66



Podstawowe programowalne regulatory temperatury z serii PCD-33A:

  • PCD-33A-R/M: programowalny regulator temperatury z wyjściem przekaźnikowym 3A, 250VAC
  • PCD-33A-S/M: programowalny regulator temperatury z wyjściem napięciowym logicznym 0/12VD (do SSR)
  • PCD-33A-A/M: programowalny regulator temperatury z wyjściem prądowym liniowym 4...20mA
  • PCD-33A-V/M: programowalny regulator temperatury z wyjściem napięciowym liniowym 0...10V



Obecnie regulator temperatury PCD-33A nie jest już produkowany, zastąpił go programowalny regulator temperatury PCB1. Zobacz szczegóły techniczne na naszej stronie internetowej https://acse.pl.



Zobacz inne regulatory temperatury znajdujące się w naszej ofercie https://acse.pl.
