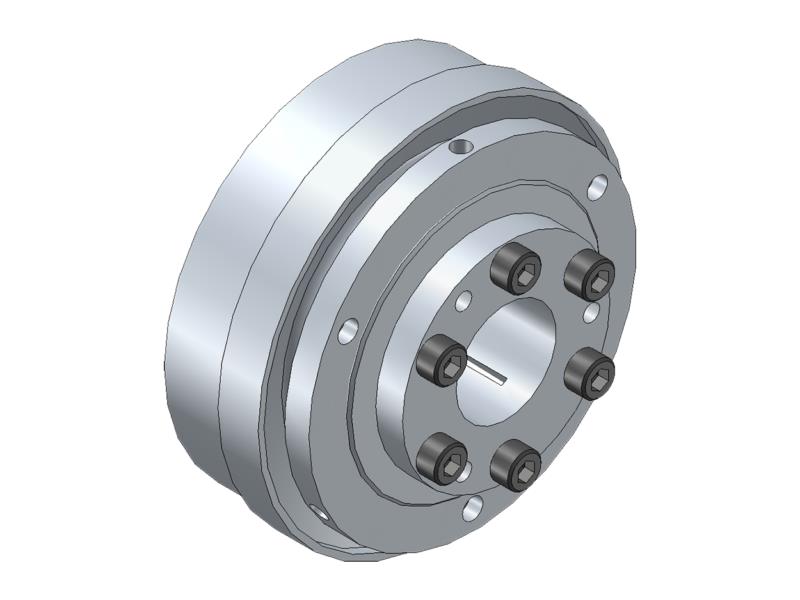

Seria SWK/LB-LP

przenoszony moment obrotowy: 1,2 ~ 500 N.m
wiercenie ∅D1: 5~50mm
maksymalna prędkość: 2000 ~ 3000 obr./min
materiał: stal
Rozmiar: SWK-LB (LP) 10, SWK-LB (LP) 30, SWK-LB (LP) 60, SWK-LB (LP) 100, SWK-LB (LP) 200, SWK-LB (LP) 300, SWK-LB (LP) 500

Sprzęgła bezpieczeństwa serii SWK/LB-LP służą do bezpiecznego mechanicznego odłączenia części wirującej od silnika w przypadku przekroczenia nastawionego momentu obrotowego, np. w razie wypadku lub zablokowania się części mechanicznej.
Po przekroczeniu zadanego momentu obrotowego kulki wyskakują z rowków, które dociskane są przez sprężynę talerzową i sprzęgło obraca się swobodnie.
Rozłączenie sprzęgła można wykryć za pomocą czujnika indukcyjnego.
Po usunięciu usterki sprzęgło można uruchomić po prostu obracając pierścień.
Standardowo na każdy obrót przypada jedno położenie umożliwiające ponowne włączenie sprzęgła.
Sprzęgła bezpieczeństwa produkowane są w dwóch zakresach momentu obrotowego 1TKN i 2TKN w zależności od ilości zastosowanych sprężyn talerzowych.
Sprzęgła mają wstępnie ustawiony moment obrotowy z możliwością regulacji w zakresie ±10%.
Sprzęgła bezpieczeństwa serii SWK/LB-LP wykorzystują do połączenia wał drążony z tuleją stożkową (LB) lub sworzniem (LP).
Przechowywanie odbywa się po stronie klienta.

Kluczowe właściwości:

Bezluzowe sprzęgło bezpieczeństwa z malejącą charakterystyką sprężyny
Precyzyjne wyłączanie z dużą dokładnością powtarzalności
Hartowane powierzchnie gwarantują długą żywotność
Szybkie odłączenie obciążenia
Opcjonalnie wiele pozycji dla wersji z ponownym lub synchronicznym załączeniem
Proste, bezluzowe połączenie wału i sprzęgła za pomocą tulei stożkowej zaciskowej (LB) lub sworznia LP.

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 1,2~500 Nm (pełne dane w zakładce „Parametry");
Materiał: stal Zakres temperatur: -30°C do +120°C;
Maksymalna prędkość: 2000 ~ 3000 obr./min;
Tolerancja montażu: g6 lub h7.

Opcje opcjonalne:

Rowek wpustowy zgodny z DIN 6885;
Konstrukcja synchroniczna – wiele pozycji na obrót w celu ponownego załączenia sprzęgła.
