Seria WKE/H

STS

WKE-H
Producent:
STS Coupling
Numer katalogowy:
WKE/H

Przenoszony moment obrotowy: 7,5~940 Nm
Średnica wiercenia ∅D1/D2 H7: 6~70 mm
Maksymalna prędkość: 2700~12 000 rpm
Materiał: aluminium/stal w zależności od rozmiaruRozmiar: WKE/H-14, WKE/H-19, WKE/H-24, WKE/H-28, WKE/H-38, WKE/H-42, WKE/H-48, WKE/H-55, WKE/H-65

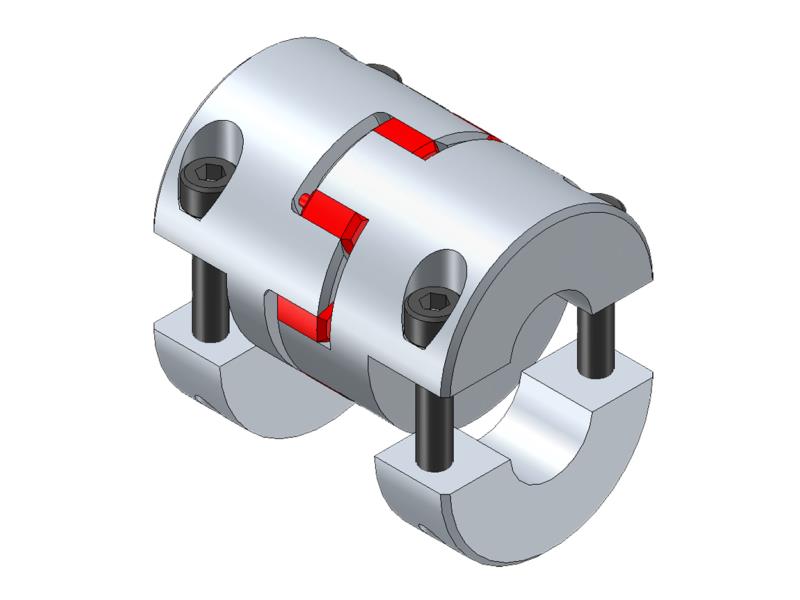

Sprzęgło elastomerowe z dzielonym złączem zaciskowym.
Dzięki dzielonym piastom zaciskowym, włożone wały można zacisnąć poprzez dokręcenie pary śrub po każdej stronie sprzęgła.
Dostępne są 4 rodzaje elastomerowych zacisków gwiazdowych o różnej elastyczności.
Nadają się do zastosowań o wysokiej dynamice i serwonapędów.
Umożliwiają kompensację niewspółosiowości kątowej i niewspółosiowości.

Kluczowe cechy:

  • Łatwy montaż
  • Sztywność skrętna
  • Nie wymaga konserwacji
  • Odporność na zużycie
  • Odporność na korozję
  • Kompensacja niewspółosiowości wału
  • Niski moment bezwładności
  • Nadaje się do zastosowań dynamicznych
  • Niedrogie rozwiązanie
  • Tłumi wibracje
  • Izolowany elektrycznie
  • Konstrukcja nasuwana
  • Bez wrzeciona
  • Montaż promieniowy z dzieloną piastą zaciskową


Dane techniczne:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 7,5~940Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: piasty wykonane z aluminium (od rozmiaru 42 wykonane ze stali);
Twardość standardowej gwiazdy: 98° ShA
Maksymalna prędkość: 2700~12000 obr;
Powierzchnie styku: muszą być wolne od oleju i smaru;
Tolerancje montażowe: g6 lub h7.


Opcje:

Niestandardowa gwiazda o twardości 64° ShA, 80° ShA, 92° ShA;
Rowek piórowy zgodny z normą DIN 6885;
